Fuente de alimentación conmutada
Guía sobre cómo elegir fuente de alimentación conmutada
¿Qué es una fuente de alimentación conmutada?
Una fuente de alimentación conmutada (SMPS) convierte energía de red o de otra entrada DC a una salida DC regulada mediante conmutación a alta frecuencia. En entornos CNC se emplea para alimentar controladoras, drivers y periféricos. En catálogos puede aparecer como “fuente de alimentación conmutada para motores industrial CNC” cuando se orienta a control de motores paso a paso.
Principio de funcionamiento
La etapa primaria rectifica y filtra la entrada. Un transistor conmuta a kHz, el transformador/transductor transfiere energía y la etapa secundaria rectifica y filtra la salida. Un lazo de control compara la tensión con una consigna y ajusta el ciclo de trabajo. Elementos habituales: PFC, filtro EMI, protección contra sobrecorriente y sobretemperatura, y bornes de tierra.
¿Para qué se usa?
En routers, fresadoras y pórticos, la fuente de alimentación conmutada alimenta drivers de motor, PLC/MCU, sensores, HMI y ventiladores. Las tensiones más comunes en estos equipos son 12 V, 24 V, 36 V y 48 V. En búsquedas de tienda también se consulta “fuente conmutada 12v, 24v 36v, 48v” para localizar opciones por tensión nominal.
Cómo elegirla: parámetros clave
Tensión de salida: seleccione 12 V, 24 V, 36 V o 48 V según la especificación del driver y periféricos. Potencia y corriente: calcule la potencia total del sistema (V·A) sumando consumos nominales; añada un margen técnico previsto por el diseño. Rizado y tolerancia: revise mVpp y tolerancia de salida indicados por el fabricante cuando el proceso requiera control de ruido eléctrico. Entrada: verifique rango (p. ej., 100–240 VAC), tipo de conector y selección automática o manual. Protecciones: OVP, OCP, SCP y OTP ayudan a limitar fallos eléctricos y térmicos. Enfriamiento: convección natural o ventilador; considere disposición en el gabinete para flujo de aire. Normas y compatibilidad: CE, RoHS y requisitos EMC del proyecto; compruebe puesta a tierra y esquema de cableado.
Ajuste para motores paso a paso en CNC
Para un conjunto con drivers, una fuente de alimentación conmutada de 24 V, 36 V o 48 V puede facilitar aceleraciones previstas por el perfil de movimiento, siempre dentro de los límites del driver y del motor. En aplicaciones de lógica, una salida 12 V cubre ventiladores, relés y sensores. Cuando el proyecto se etiqueta como fuente de alimentación conmutada para motores industrial CNC, revise la hoja técnica del driver para corriente pico, paro dinámico y frenado.

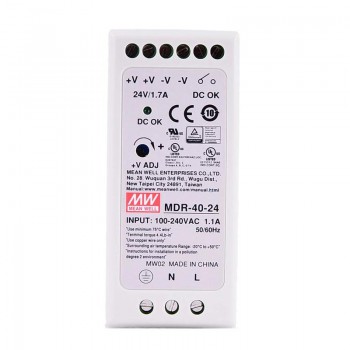

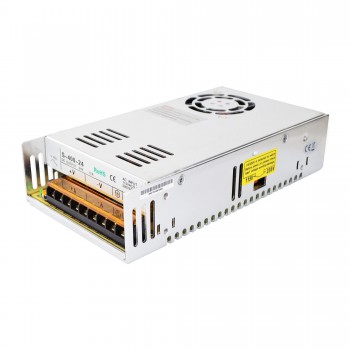

Formatos y conexión en gabinete
Existen chasis abiertos, cerrados, carril DIN y módulos compactos. Para armarios CNC, confirme: dimensiones, posición de bornes, tipo de fijación, distancia a otros equipos, sección de cable recomendada, terminales anillo o férulas y ruta de tierra. Un puente de salida +V/–V correctamente distribuido entre drivers y control reduce caídas de tensión en tiradas largas.
Mantenimiento y uso
Defina inspecciones periódicas: verificación de apriete de tornillos, limpieza de polvo en rejillas, revisión de temperatura de operación, medición de tensión en carga y comprobación del rizado con instrumento adecuado. Documente el esquema de cableado y etiquete líneas 12 V, 24 V, 36 V y 48 V para facilitar futuras ampliaciones del sistema.
