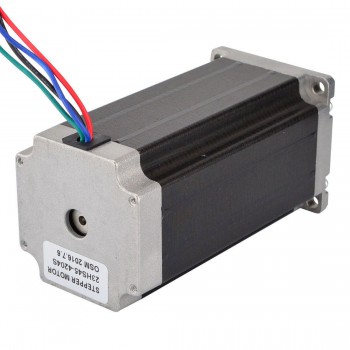

Motor paso a paso Nema 23 bipolar 1,8 grados 3 Nm 4.2A 57x57x114mm motor paso a paso CNC de 4 cables
Este es el motor cnc paso a paso Nema 23 más fuerte, con un ángulo de paso de 1,8 grados y un tamaño de 57x57x114 mm. Tiene 4 cables, cada fase consume 4,2 A, con un par de retención de 3,0 Nm (425 oz.in).
Especificación eléctrica
- Número de pieza del fabricante: 23HS45-4204S
- Tipo de motor: paso a paso bipolar
- Ángulo de paso: 1,8 grados
- Par de retención: 3,0 Nm (425 oz.in)
- Corriente nominal/fase: 4.2A
- Resistencia de fase: 0,9 ohmios
- Inductancia: 3,8 mH ± 20 % (1 KHz)
Especificación física
- Tamaño del marco: 57 x 57 mm
- Longitud del cuerpo: 113 mm
- Diámetro del eje: Φ10 mm
- Longitud del eje: 24 mm
- Longitud del corte en D: 20 mm
- Número de clientes potenciales: 4
- Longitud del cable: 400 mm
- Peso: 1,6 kg
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
Recursos
- Hoja de datos completa: 23HS45-4204S.pdf
- Curva de par: 23HS45-4204S Curva de par.pdf
- 23HS45-4204S.STEP
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Par de retención (Ncm) | 300 |
| Par de retención (oz.in) | 425 |
| Inductancia(mH) | 3.8 |
| Resistencia de fase(ohmios) | 0.9 |
| Corriente nominal (A) | 4.2 |
| Ángulo de paso(°) | 1.8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 113 |
| Tamaño del marco(mm) | 57x57 |
| Eje simple/eje doble | Eje simple |
| Tipo de eje | corte D |
| Diámetro del eje(mm) | 10 |
| Longitud del eje(mm) | 24 |
| Número de cables | 4 |
| Longitud del cable(mm) | 400 |
| Peso(gramos) | 1600 |
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Hilos y cables: longitudes especiales, manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
Joaquin – 23 Apr 2024
Es un motor que creo que no fue ideado para impresoras 3D es grande, potente y el eje de ataque es de 10mm, encontré después de muchos intentos un acople de 10x10mm. lo estoy usando para mover un eje de 1600mm de largo con una pieza que debe pesar algunos 15kg. va como un tiro.
