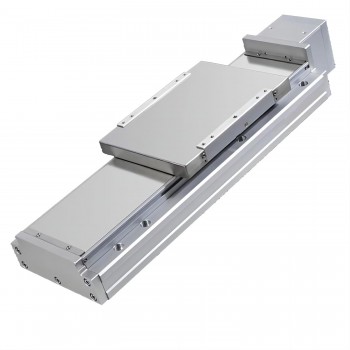

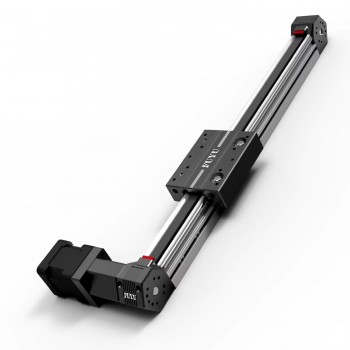

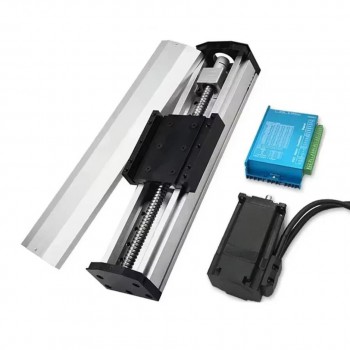

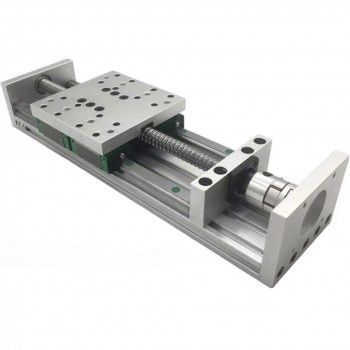

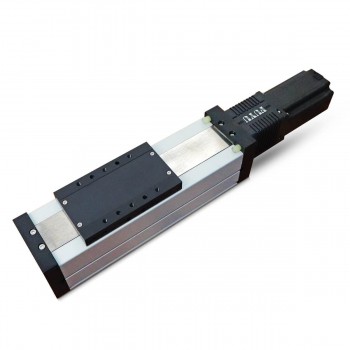

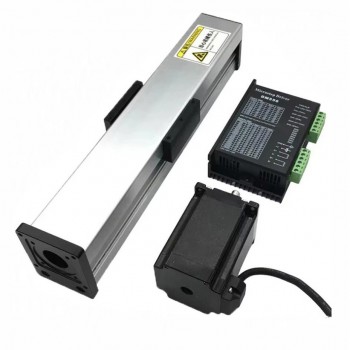

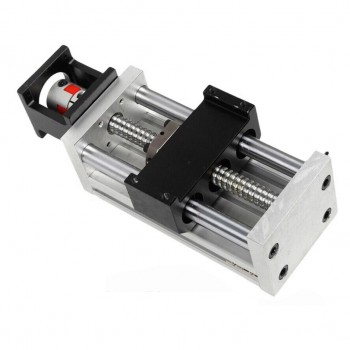

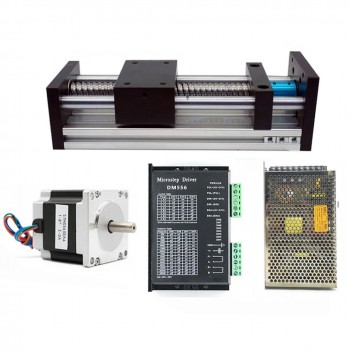

Guías lineales y carros
Guía sobre cómo elegir guias lineales cnc
¿Qué es un sistema de guias lineales cnc?

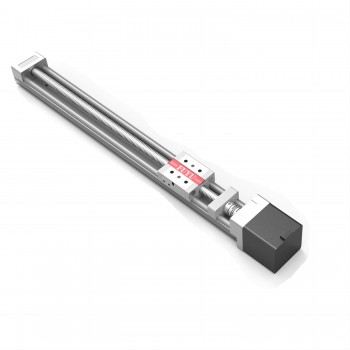

Las guías lineales son conjuntos formados por un riel perfilado y uno o varios carros lineales que se desplazan sobre él mediante elementos rodantes. En un contexto de guias lineales cnc, el conjunto se monta en ejes X/Y/Z para mover herramientas o mesas con trayectoria lineal controlada. En tiendas de maquinaria, también aparecen como guias lineales para cnc cuando se ofrecen kits con riel, carro y accesorios de montaje.
Principio de funcionamiento
En las guías lineales, bolas o rodillos recirculan dentro del carro lineal siguiendo pistas endurecidas del riel. El contacto controlado y la precarga seleccionada reducen holgura y fijan una rigidez nominal. El sellado frontal y los rascadores retienen la lubricación y limitan la entrada de partículas. La geometría del riel (perfil tipo H o T, patín largo o corto) define la capacidad frente a cargas y momentos en los tres ejes.
¿Para qué se usa?

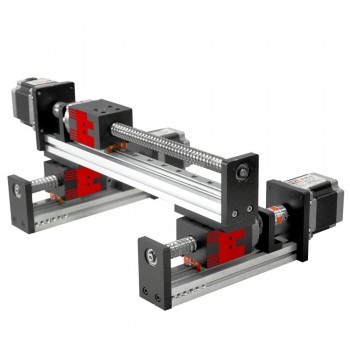

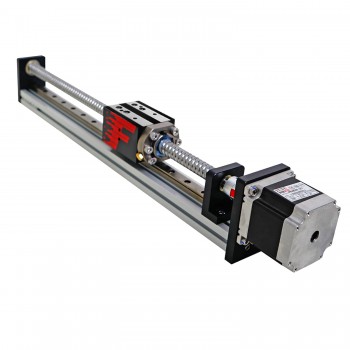

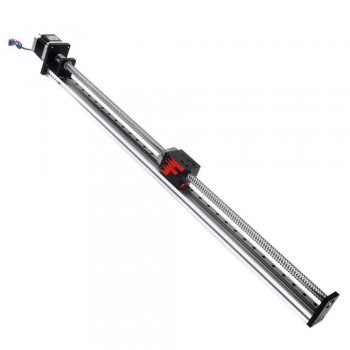

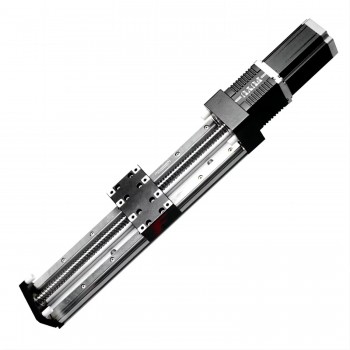

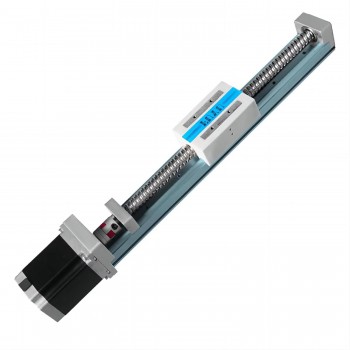

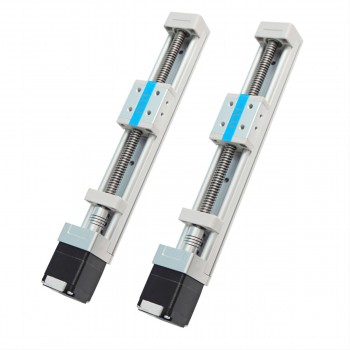

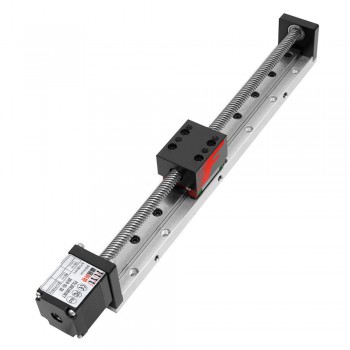

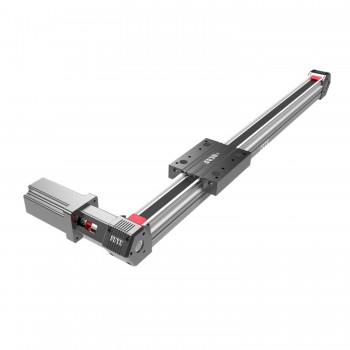

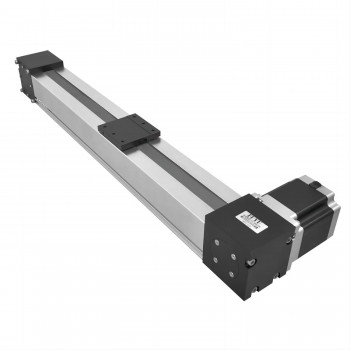

Las guias lineales cnc se emplean en routers, centros de corte, grabado láser, pick & place, impresoras 3D y automatización ligera. En cada caso, las guías lineales contribuyen a un desplazamiento repetible de la herramienta o del elemento móvil. Los carros lineales con anclajes estandarizados facilitan la integración con husillos de bolas, correas o actuadores, y las guias lineales para cnc aparecen como base de mesas y pórticos modulares.
Cómo elegirlo: carga, tamaño y recorrido
Dimensionamiento: defina cargas estáticas y dinámicas previstas, momentos Mx/My/Mz y recorrido útil. Seleccione riel (ancho/altura/longitud) y carros lineales en número y longitud acordes a esas cargas y al espacio disponible. Orificios de fijación: verifique patrón, paso y tolerancias de la bancada para el riel elegido. Carrera: deje margen respecto a topes y al retorno de bolas para evitar golpes al final del recorrido.
Precisión, precarga y alineación
Elija clase de precisión (según ficha del fabricante) en función de la repetibilidad requerida por el proceso. La precarga (ligera/media, según catálogo) reduce holgura y puede elevar la rigidez nominal, con impacto en esfuerzo de arranque. Para guias lineales cnc, la alineación coplanar de rieles y la rectitud de la base son puntos críticos: un descentramiento introduce cargas parásitas en los carros lineales.
Materiales, sellado y entorno
Considere acero aleado con tratamiento térmico y recubrimientos anticorrosivos cuando exista humedad o niebla salina. Los sellos dobles y rascadores metálicos protegen frente a polvo y virutas. En presencia de refrigerante o partículas abrasivas, valore fuelles o cubiertas. Las guías lineales con engrasador frontal o lateral facilitan el mantenimiento en pórticos compactos.
Lubricación y mantenimiento
Defina lubricante (grasa NLGI 2 o aceite ISO recomendado por el fabricante) y un intervalo de relubricación acorde al entorno y al ciclo de trabajo. Limpie riel y labios de sellado de forma periódica. Cuando proceda el reemplazo, muchos modelos de carros lineales son intercambiables dentro de una misma serie, lo que simplifica paradas breves.
Compatibilidad y extras de compra
Revise: (a) altura del patín y del riel para mantener la cota de eje; (b) topes, tornillería y par de apriete especificados; (c) accesorios de guias lineales para cnc como placas de montaje, escuadras y medidores de alineación; (d) documentación de carga, planos 2D/3D y disponibilidad de longitudes estándar o uniones de riel. Una selección con estos puntos verificados contribuye a un montaje claro y a una experiencia de uso acorde al proyecto.
