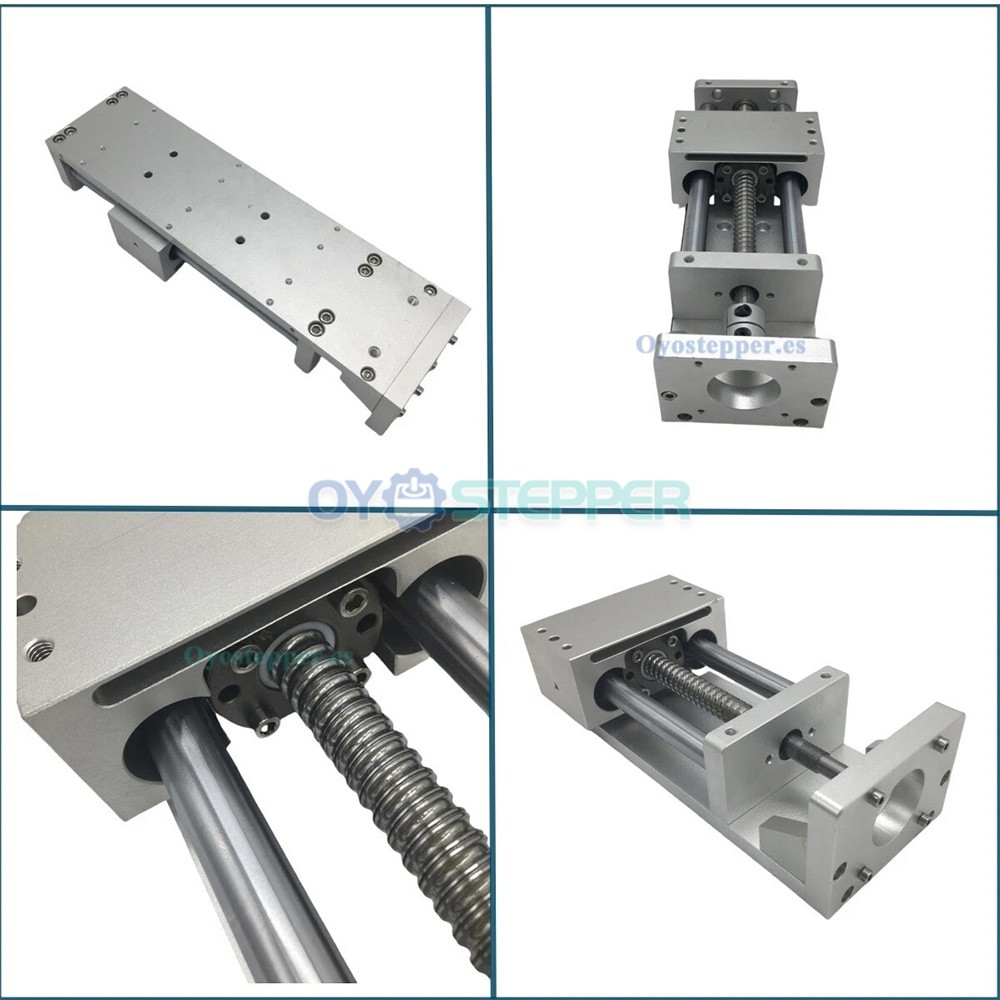

Mesa Deslizante CNC Ejes XYZ con Guía de Carril Lineal, Compatible con Motores Nema23/34

Mesa Deslizante CNC Ejes XYZ con Guía de Carril Lineal, Compatible con Motores Nema23/34



Modelos:

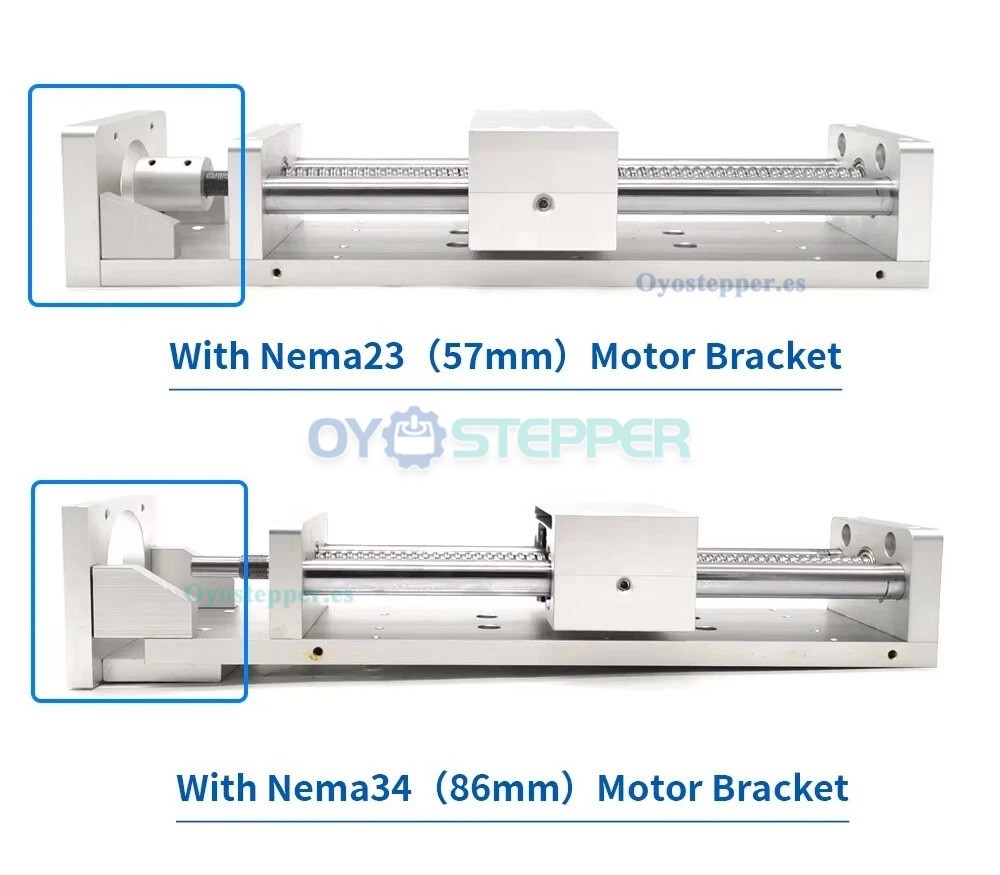

Mesa deslizante + Acoplamiento de 8 mm (para Nema23)
Mesa deslizante + Acoplamiento de 14 mm (para Nema34)

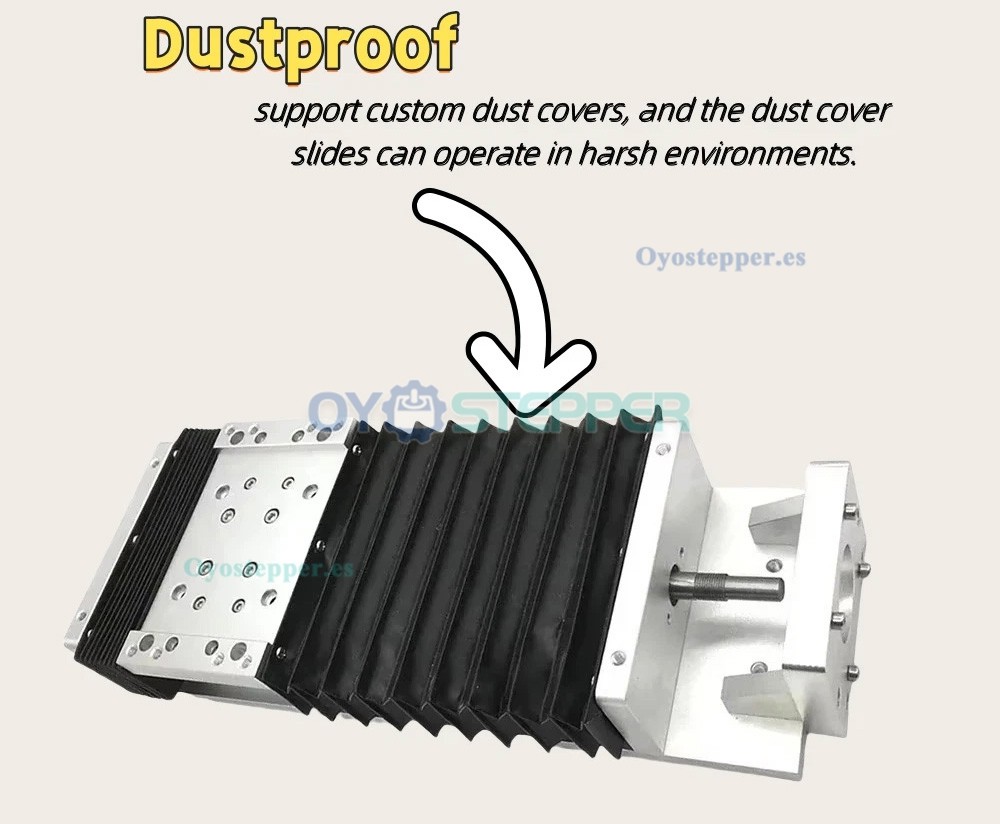

Mesa deslizante + Acoplamiento de 8 mm + Cubrepolvo
Mesa deslizante + Acoplamiento de 14 mm + Cubrepolvo;

Características:
Material: La placa base está fabricada en aluminio de aviación 6061.
El soporte de motor de 14 mm de espesor ayuda a reducir las vibraciones durante el funcionamiento.

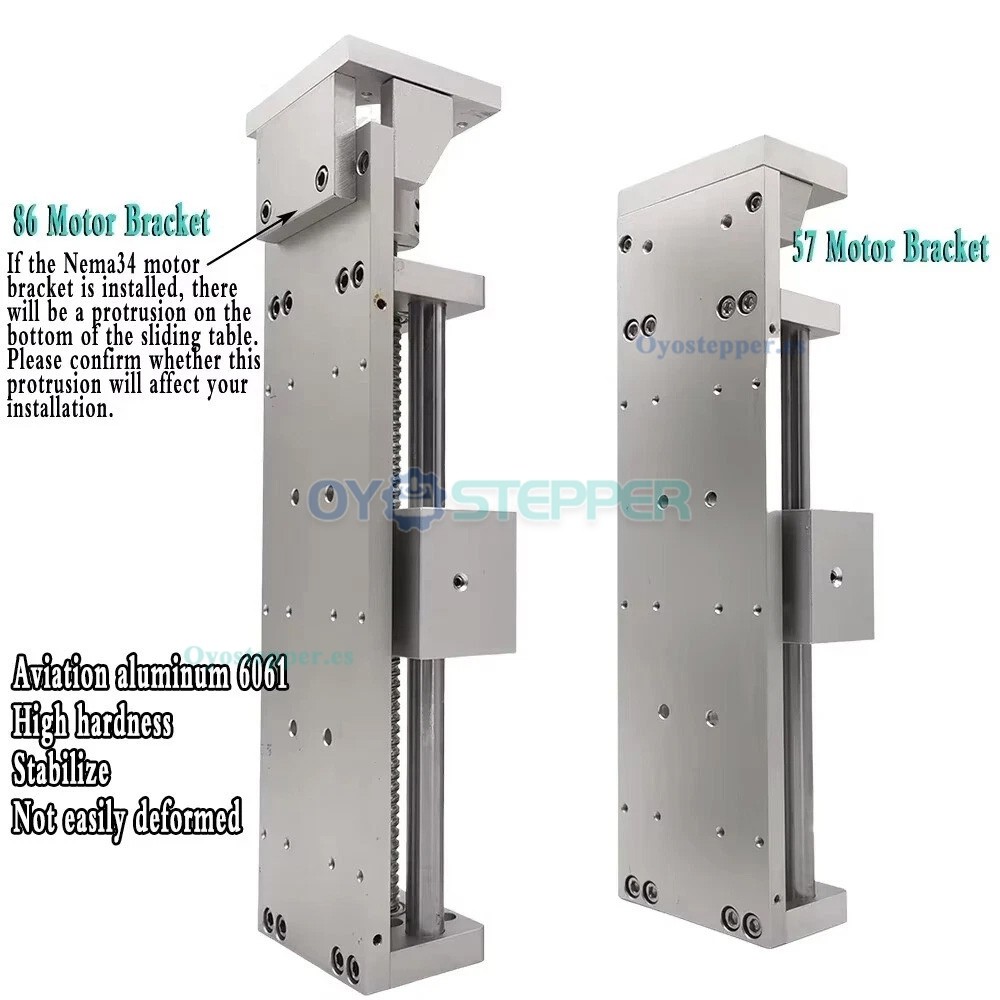

El sistema admite varios soportes de motor, como motores paso a paso Nema23, Nema34, y servomotores de 60 mm u 80 mm. Para soportes de servomotor, contáctenos.

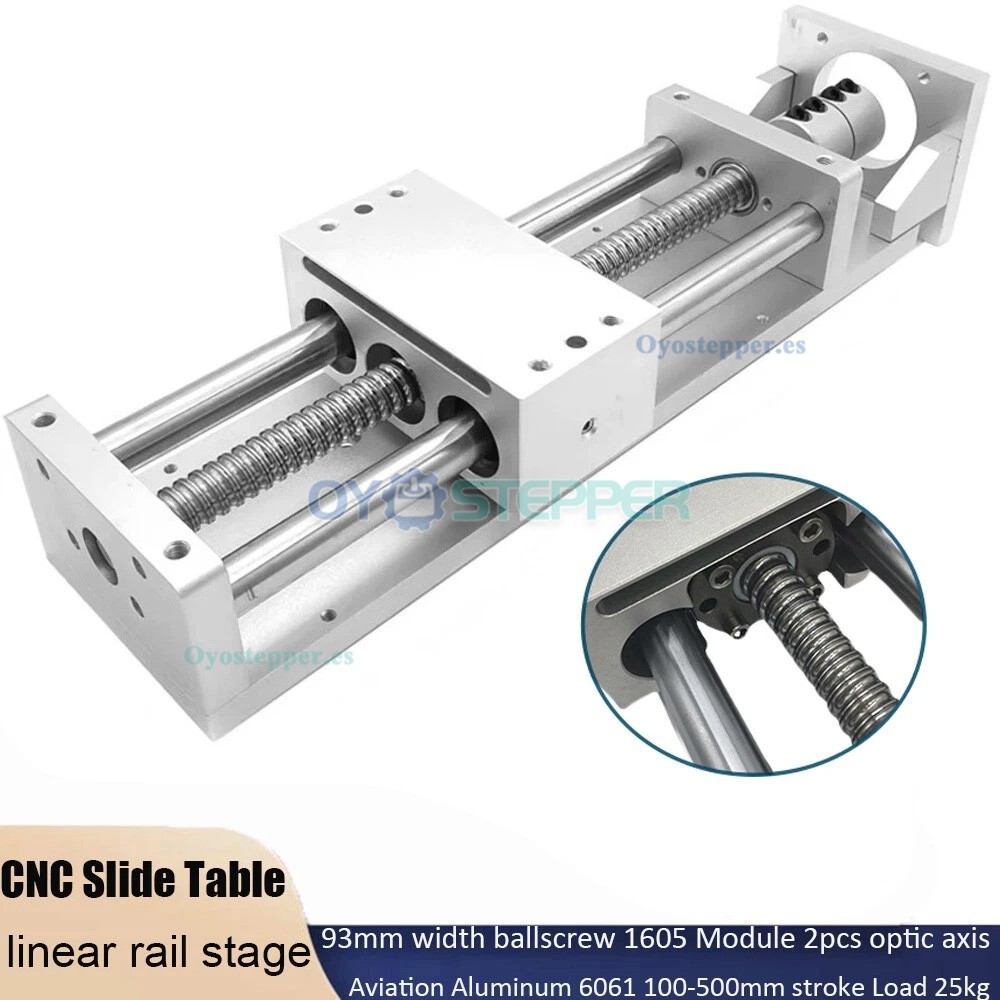

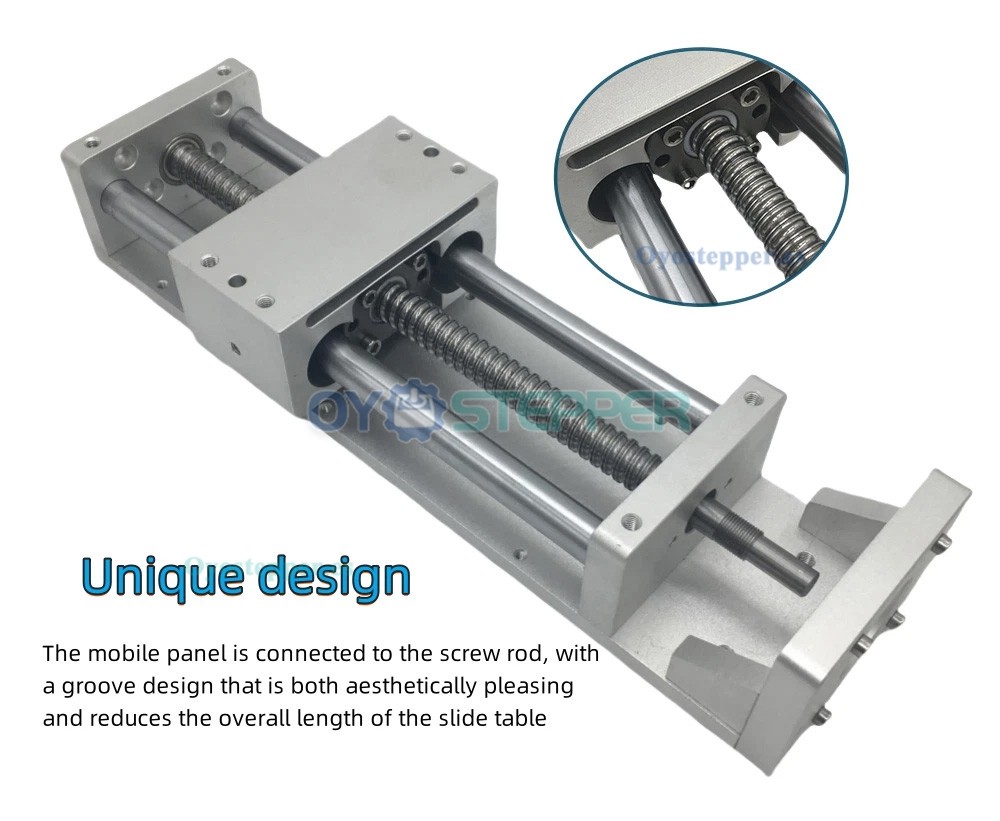

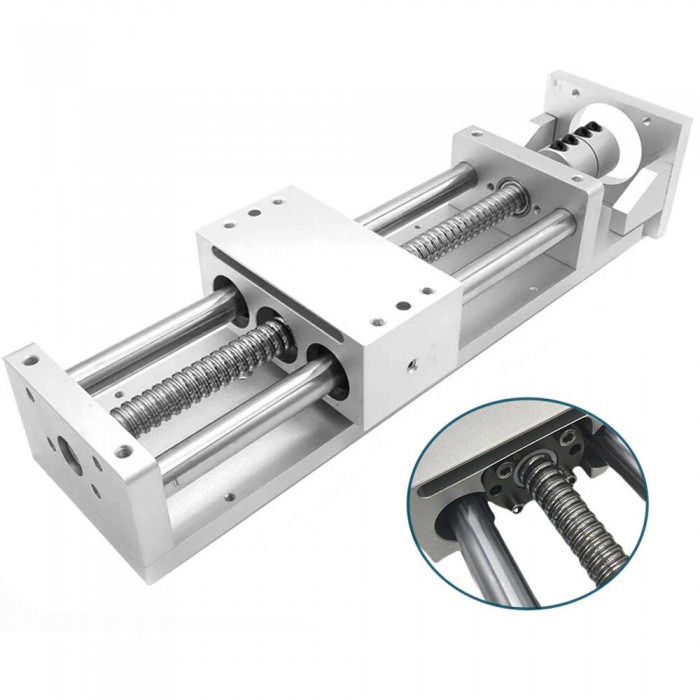

Husillo de bolas SFU1605 con diámetro de 16 mm y paso de 5 mm. Por cada rotación completa, la mesa móvil se desplaza 5 mm.
El husillo de bolas tiene una precisión de posicionamiento repetido de ±0,02 mm.

Especificaciones:

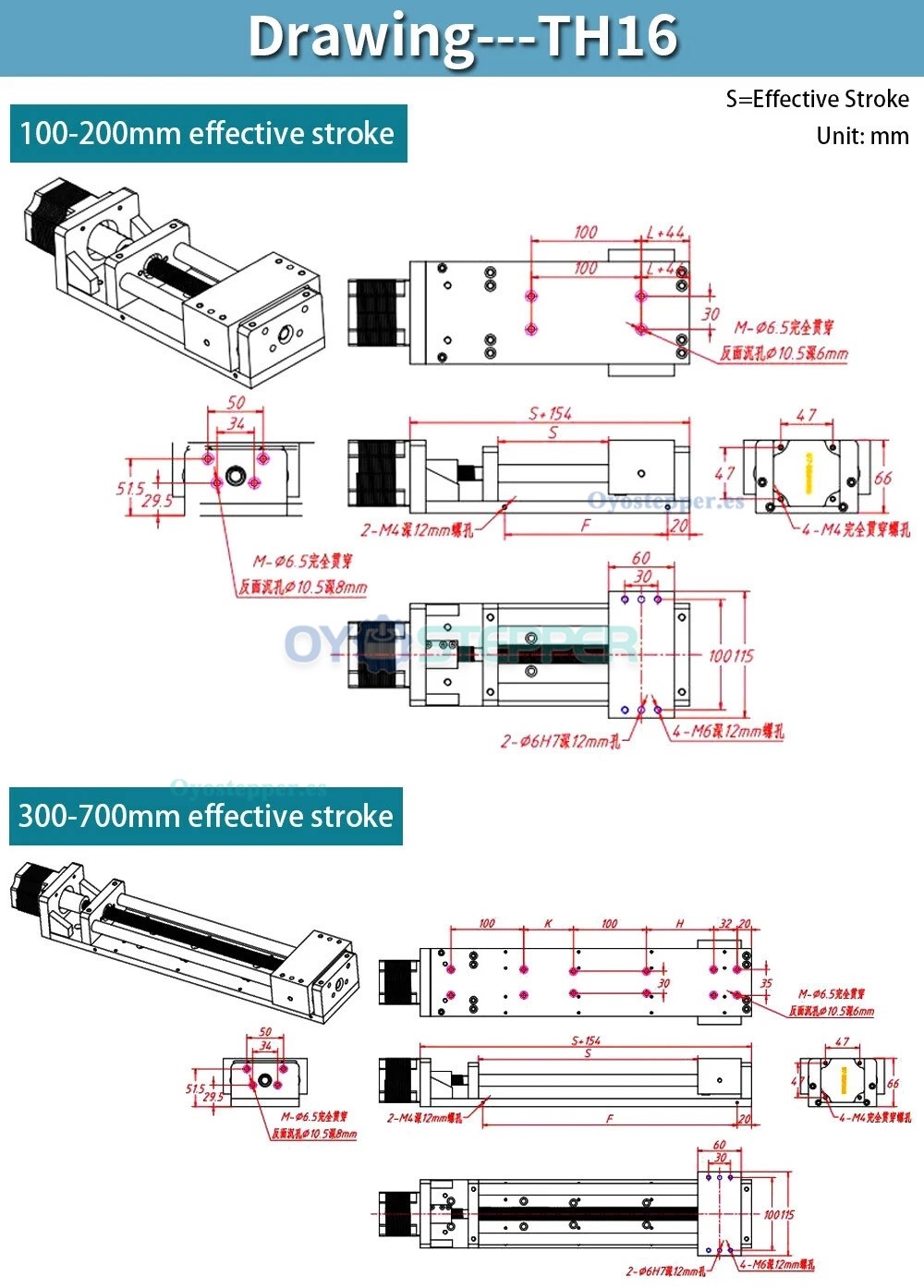

Modelo: TH16
Precisión del husillo de bolas: Nivel C7
Carrera efectiva: 100 mm–500 mm (Nota: Añadir cubrepolvo puede reducir la carrera)
Tamaño del panel móvil: 60 × 115 mm
Diámetro de la guía: 16 mm
Tipo de guía: Guía de eje óptico
Carga horizontal máxima: 30 kg
Carga vertical máxima: 25 kg
Material: Aluminio de aviación 6061 (superficie arenada y oxidada para resistencia a la corrosión).

Opciones de paquete:

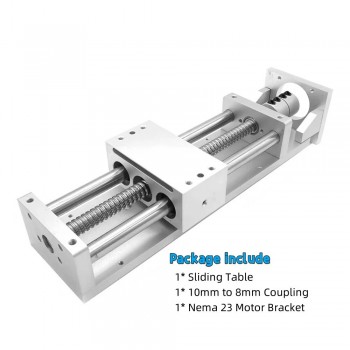

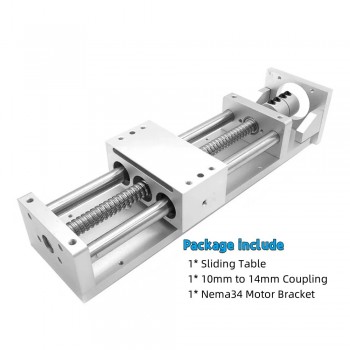

Tipo 1:
1 unidad Mesa deslizante
1 unidad Acoplamiento
1 unidad Soporte para motor Nema 23 / Nema 34;

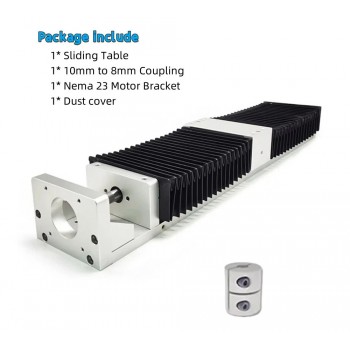

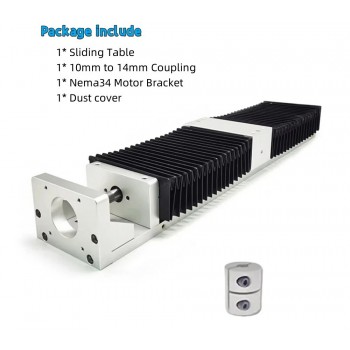

Tipo 2:
1 unidad Mesa deslizante
1 unidad Acoplamiento
1 unidad Soporte para motor Nema 23 / Nema 34
1 unidad Cubrepolvo (Nota: Añadir cubrepolvo puede reducir la carrera);
