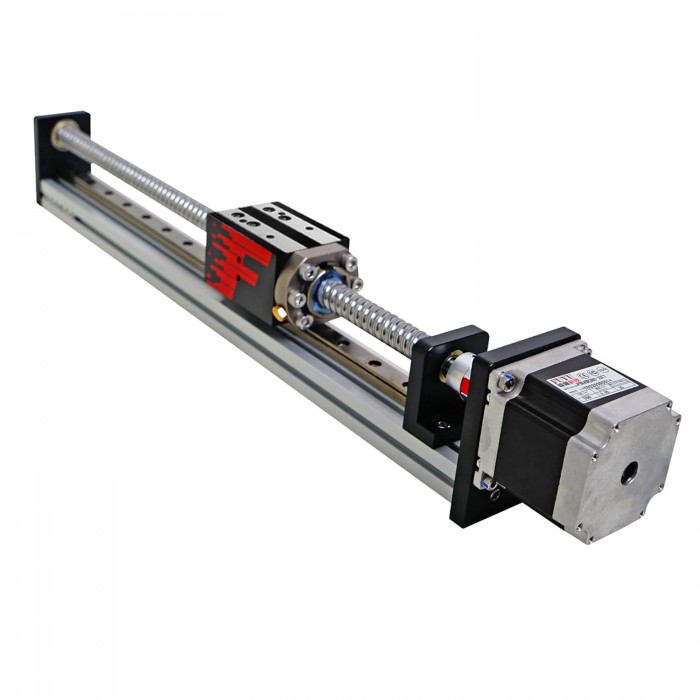

FSL40 Mesa Lineal con Husillo de Bolas y Guía Lineal Actuador con Motor Paso a Paso Nema 23

FSL40 Mesa Lineal con Husillo de Bolas y Guía Lineal Actuador con Motor Paso a Paso Nema 23

Características:

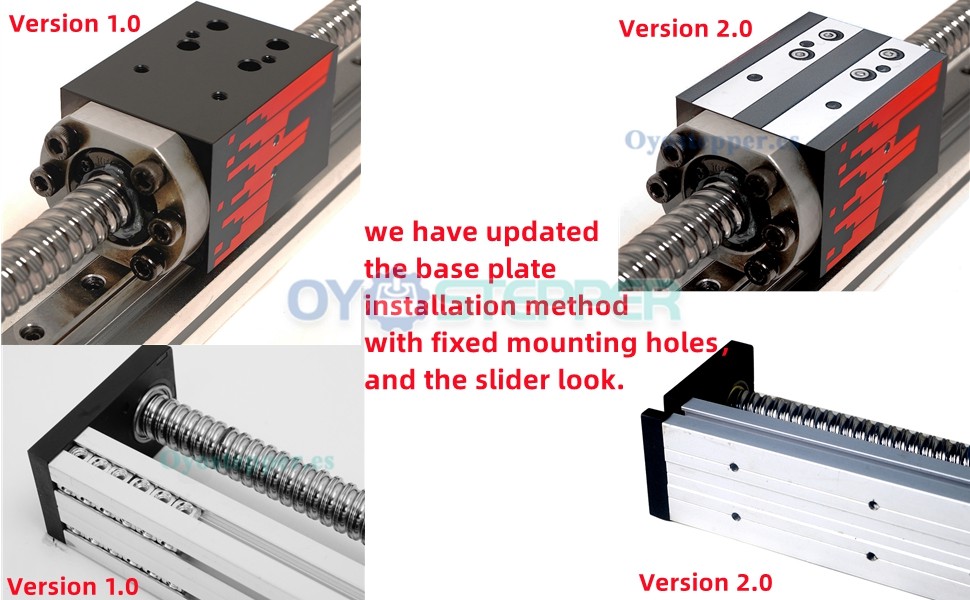

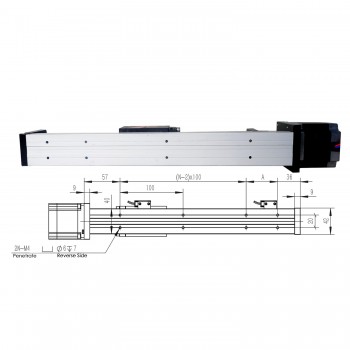

FSL40/FSK40 es el mismo módulo lineal, hemos actualizado el método de instalación de la placa base con orificios de montaje fijos.

Tenga en cuenta que algunos módulos son versión 1.0 o versión 2.0 durante el período de actualización. Si desea especificar una versión, por favor contáctenos antes de realizar la compra.

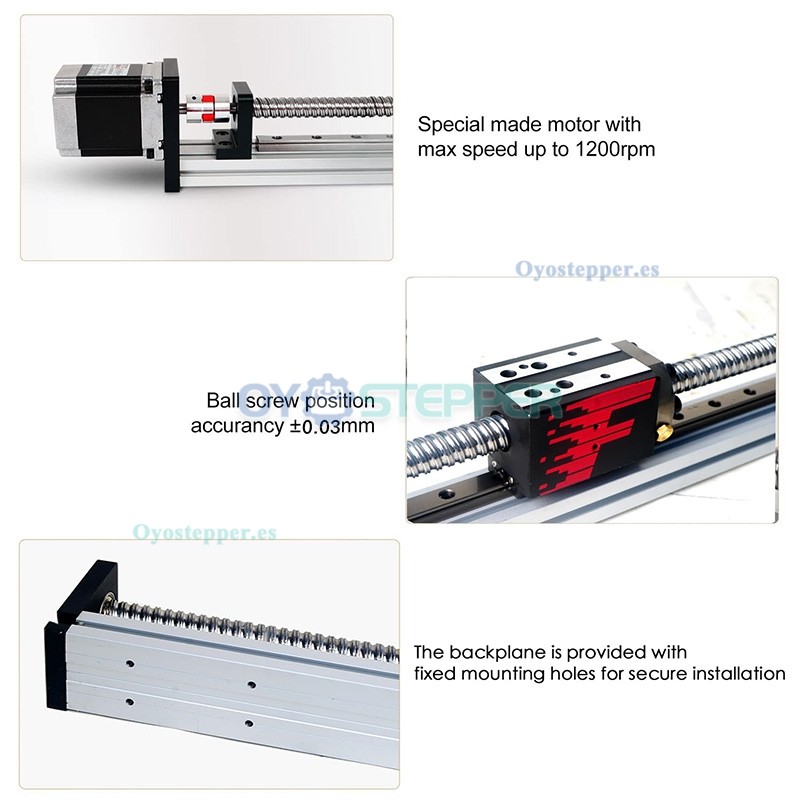

Motor paso a paso Nema 23 especialmente fabricado, con una velocidad máxima de hasta 1200 rpm.

Tornillo de bola con precisión de hasta ±0.03 mm, también con bajo ruido durante el funcionamiento. El aluminio oxidado previene la oxidación, y la unidad de soporte adicional mejora la estabilidad.

Contamos con múltiples opciones de recorrido, desde 50 mm hasta 1000 mm de guía lineal para dispositivos CNC.

Aplicaciones de guía lineal:

Posicionamiento preciso, dispensación, pintura en aerosol, inspección visual, movimiento, agarre, corte y soldadura, ensamblaje automático, tornillos de bloqueo automático, paletizado, etc.

Presupuesto:

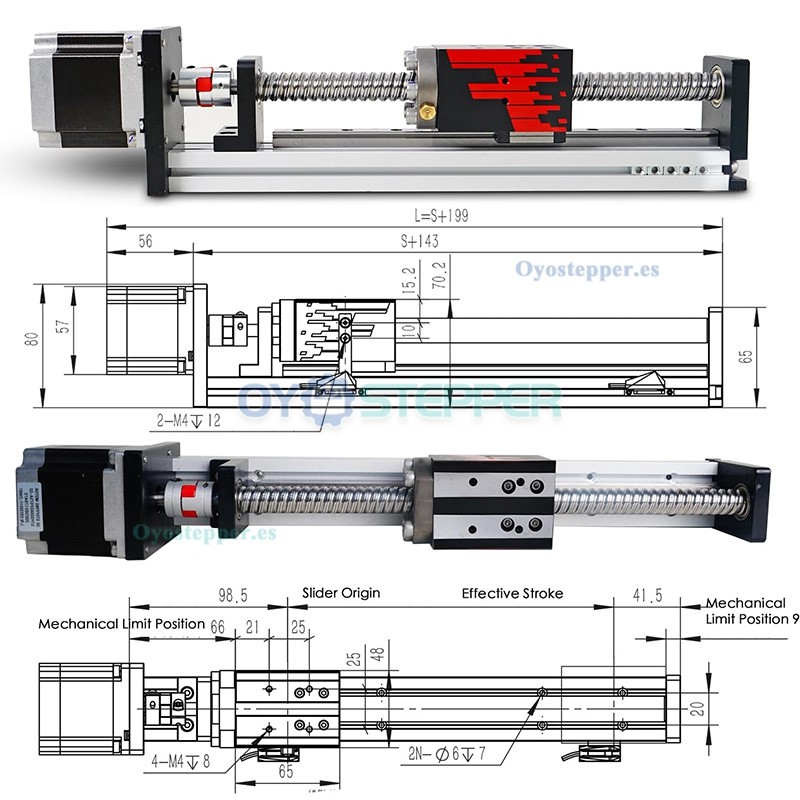

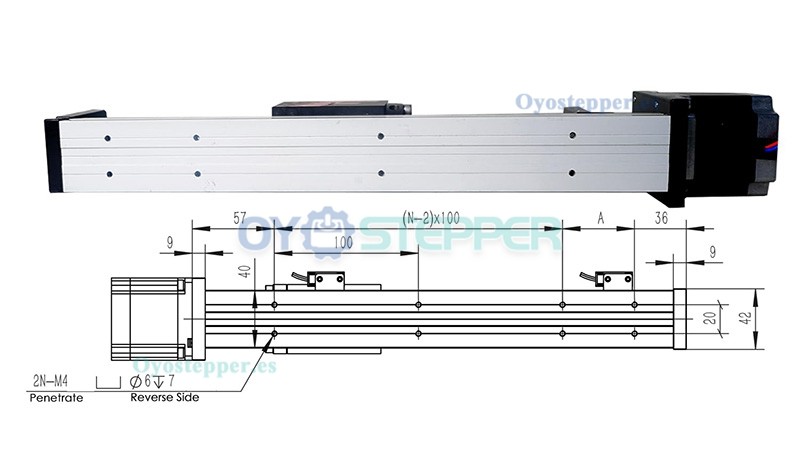

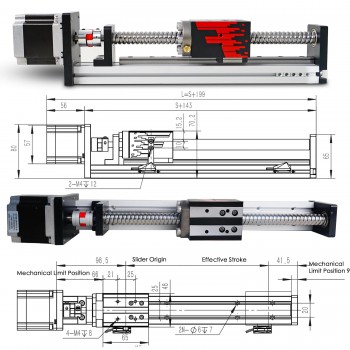

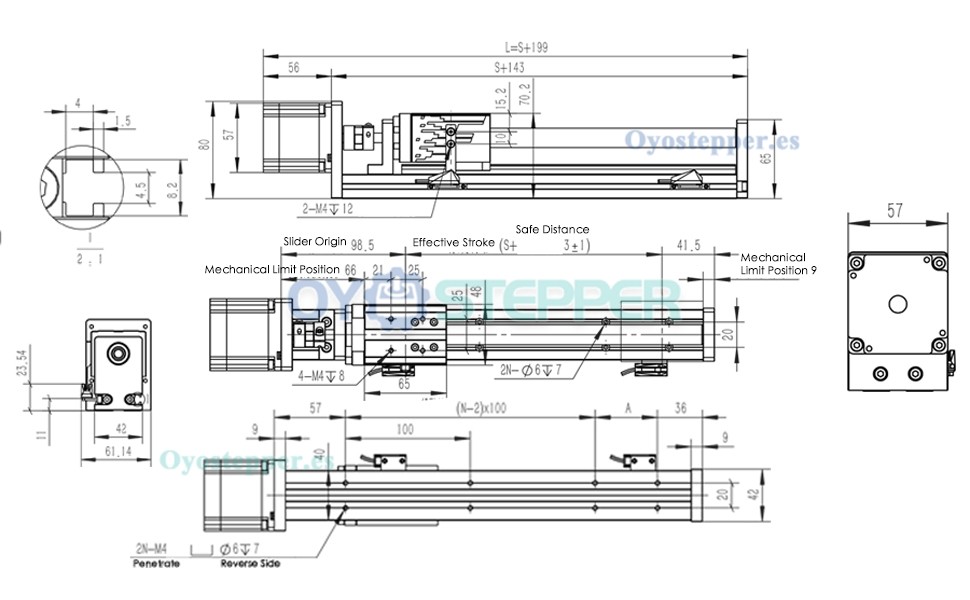

Guía Lineal FSK40 - Dimensiones y Rendimiento

Motor paso a paso por defecto

Modelo de tornillo de bola: C7 G1610

Recorrido efectivo: 50-1000 mm

Longitud total de la guía lineal: Recorrido + 143 mm

Altura total: 80 mm. Ancho del deslizamiento: 40 mm

Parámetros del motor Nema 23

Ángulo de paso: 1.8°

Tamaño del brida del motor: 57 mm

Longitud del motor: 56 mm

Par de sujeción: 0.95 N.m

Corriente: 2.0A

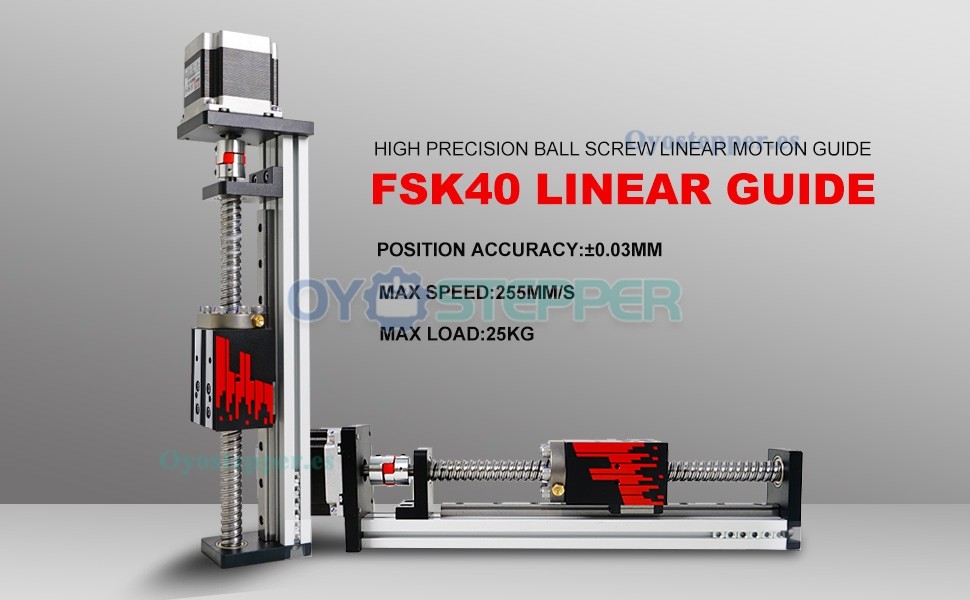

Precisión de posición: ±0.03 mm

Empuje máximo [N]: 188;

RESISTENTE AL DESGASTE Y DURADERO, ESTRUCTURA SIMPLE

Carga horizontal máxima: 25 kg

Carga vertical máxima: 20 kg

Capacidad de carga máxima montada lateralmente: 15 kg

Capacidad de carga máxima montada invertida: 15 kg

Velocidad sin carga: 255 mm/s

Velocidad horizontal máxima: 200 mm/s [carga máxima]

Velocidad vertical máxima: 80 mm/s [carga máxima]

Velocidad máxima montada lateralmente: 150 mm/s

Velocidad máxima montada invertida: 150 mm/s

PARÁMETRO TÉCNICO:
