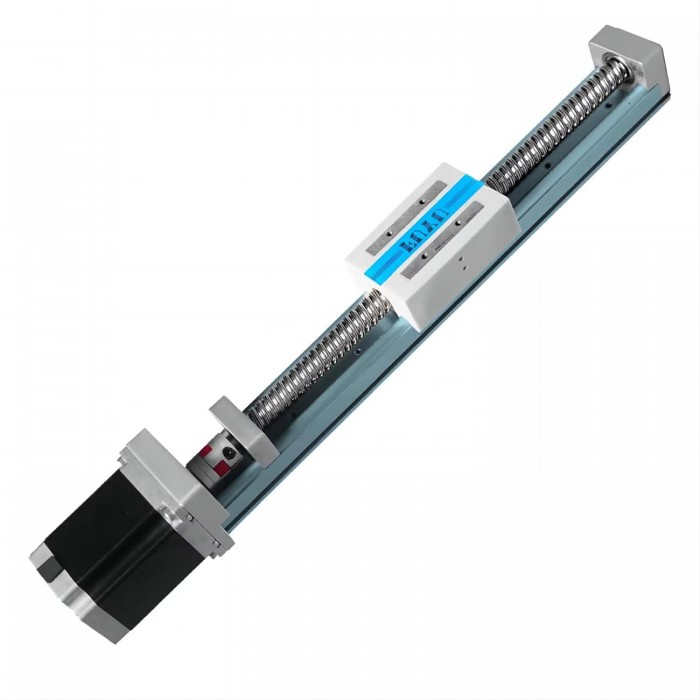

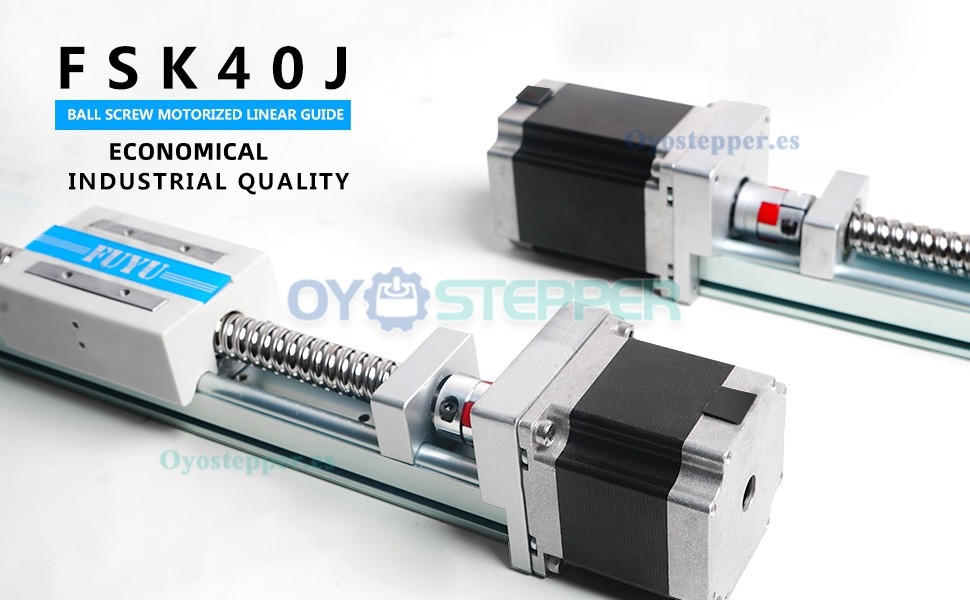

FSK40J Guias Lineales Módulo Lineal con Guía y Husillo de Bolas para CNC con Motor Nema 23

FSK40J Guias Lineales Módulo Lineal con Guía y Husillo de Bolas para CNC con Motor Nema 23

Características:
La guía lineal está integrada con nuevos materiales y utiliza el tornillo de bola G1610, con un recorrido efectivo largo que puede alcanzar hasta 1000 mm. Precisión de posición repetida: ±0.02 mm.

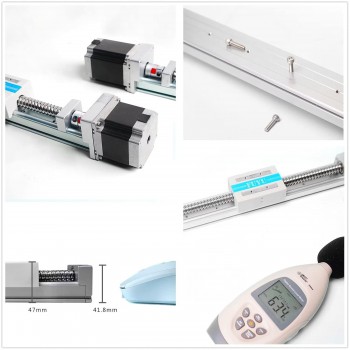

La altura máxima de la guía lineal es de 47 mm, adecuada para aplicaciones en espacios reducidos. Carga horizontal máxima: 20 kg, velocidad máxima a carga total horizontal: 200 mm/s.

Es posible ensamblar la guía lineal al revés. Soporta carga invertida de 10 kg, lo que satisface las necesidades de escenarios de aplicaciones especiales. El asiento deslizante y la base se han actualizado con agujeros de tornillo M5, lo que facilita la instalación y aumenta la fuerza de bloqueo.

El módulo lineal cuenta con un motor paso a paso Nema 23 especialmente fabricado, con una velocidad máxima de hasta 1200 r/min. Bajo ruido, sin carga <65 dB y ruido de baja frecuencia.


Presupuesto:

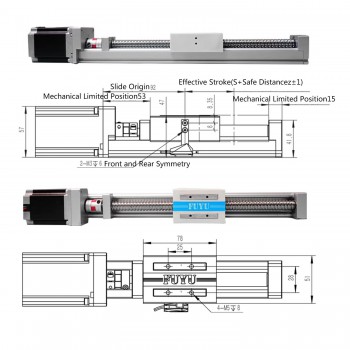

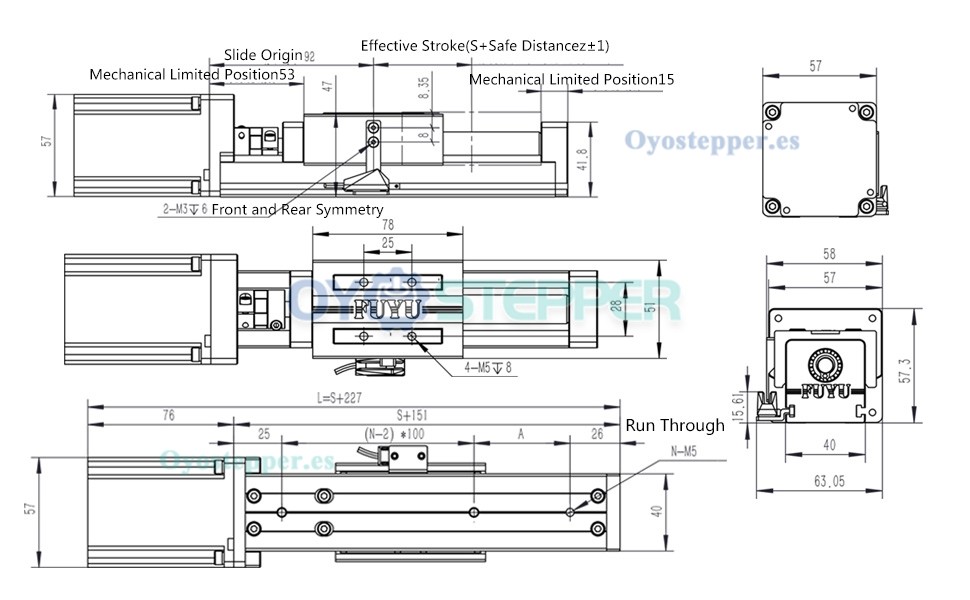

Dimensiones y Rendimiento de la Guía Lineal FSK40j

Motor paso a paso Nema 23 por defecto

Modelo de tornillo de bola lineal: G1610

Precisión de posición de la guía lineal: ±0.02 mm

Recorrido efectivo: 50-1000 mm

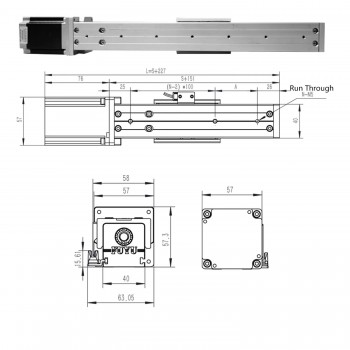

Longitud total de la guía lineal: Recorrido + 227 mm

Parámetros del Motor Nema 23

Ángulo de paso: 1.8°

Tamaño de la brida del motor: 57 mm

Longitud del motor: 56 mm

Par de sujeción: 0.95 N.m

Corriente: 2.0A;



Estructura resistente al desgaste y duradera:

Capacidad máxima de carga horizontal: 20 kg / 44.09 lb

Capacidad máxima de carga vertical: 10 kg / 22.05 lb

Capacidad máxima de carga lateral: 5 kg / 11.02 lb

Capacidad máxima de carga invertida: 10 kg / 22.05 lb

Velocidad máxima horizontal: 200 mm/s (7.87 in/s)

Velocidad máxima vertical: 100 mm/s (3.94 in/s)

Velocidad máxima lateral: 100 mm/s (3.94 in/s)

Velocidad máxima invertida: 200 mm/s (7.87 in/s)

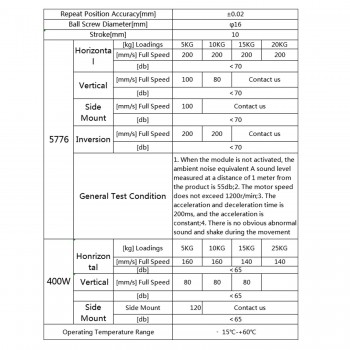

PARÁMETROS TÉCNICOS
