Motores CC sin escobillas

Guía sobre cómo elegir motores cc sin escobillas

¿Qué es motor de cc sin escobillas?

Los motores cc sin escobillas son motores eléctricos de corriente continua que prescinden de las escobillas motor cc tradicionales. En lugar de contacto mecánico, la conmutación se realiza de forma electrónica mediante sensores o controladores. Este diseño permite mantener un movimiento rotativo continuo mediante la interacción de campos magnéticos entre el rotor y el estator.

Principio de funcionamiento

En un motor de cc sin escobillas, las bobinas del estator generan un campo magnético secuencial controlado por un circuito electrónico. El rotor incorpora imanes permanentes que siguen la secuencia de campos, produciendo el giro del eje. La conmutación puede basarse en señales de sensores Hall o en detección sensorless según la aplicación. La velocidad del motor sin escobillas de 24V /36V se regula ajustando el ciclo de trabajo de la señal PWM o la tensión de control.

Características principales

Los motores cc sin escobillas destacan por su construcción sin escobillas motor cc, lo que reduce fricción mecánica. La estructura suele incluir carcasa metálica, rodamientos y cableado trifásico. Estos motores pueden integrarse en aplicaciones donde el control de velocidad y la precisión del movimiento sean parámetros importantes.

Parámetros técnicos relevantes

Antes de seleccionar un motor de cc sin escobillas, conviene revisar:
Tensión nominal: 12 V, 24 V, 36 V u otros valores según el sistema.
Corriente y potencia: adecuadas a la carga mecánica prevista.
Constante de velocidad (kV) o de par: define la relación entre tensión, velocidad y torque.
Tipo de conexión: trifásica con o sin sensores.
Dimensiones y tipo de eje: longitud, diámetro, compatibilidad con acoplamientos o ventiladores.

Compatibilidad y control

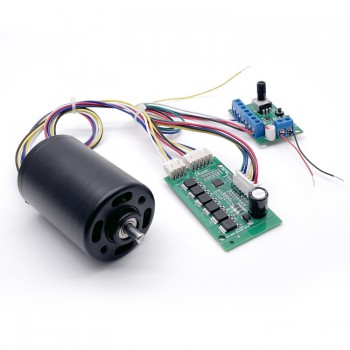

Un motor sin escobillas de 24V /36V requiere un controlador BLDC compatible. Se recomienda verificar el rango de corriente, los límites de tensión y el tipo de señal de control (PWM, analógica, UART, CAN, etc.). El ajuste de parámetros de arranque, aceleración y frenado contribuye al funcionamiento estable del conjunto motor-controlador.

Tenga en cuenta la posición de montaje, la ventilación, el material de la carcasa y la disipación térmica. Para aplicaciones en entornos con humedad o polvo, revise el grado de protección IP. La selección de conectores y cables adecuados reduce caídas de tensión y posibles interferencias.

Pasos para la selección

Definir la tensión del sistema (p. ej. motor sin escobillas de 24V /36V).
Analizar el par requerido por la aplicación.
Comprobar las dimensiones del motor y del eje.
Revisar la hoja técnica del fabricante y la compatibilidad con el controlador.
Considerar el tipo de conmutación (trapezoidal o FOC) según el nivel de control necesario.

Aplicaciones comunes

Los motores cc sin escobillas se utilizan en ventiladores, impresoras, drones, bombas pequeñas, equipos de laboratorio, automatización y herramientas portátiles. El motor de cc sin escobillas también se aplica en robots ligeros y sistemas de refrigeración electrónica donde el espacio y la precisión del movimiento son factores relevantes.

Verificación antes de la compra

Antes de adquirir un motor rotor externo cc sin escobillas, revise:
Tensión y corriente nominales.
Compatibilidad con el controlador y el tipo de sensor.
Temperatura máxima de operación.
Requisitos mecánicos de montaje y tipo de eje.
Documentación técnica y pruebas iniciales recomendadas.
La evaluación cuidadosa de estos parámetros facilita la integración del motor de cc sin escobillas en distintos sistemas y contribuye a un funcionamiento adecuado durante su instalación y uso.
