Oukeda Motor BLDC Trifásico 24 V / 48 V 7.5–260 N·cm 4000 RPM Φ42 mm
Aplicación:
La serie de motores sin escobillas 42BL se utiliza ampliamente como componente de accionamiento en equipos de automatización industrial, equipos médicos, vehículos eléctricos y otros productos.
Presupuesto:
| Modelo | OK42BLS01 | OK42BLS02 | OK42BLS03 | OK42BLS04 | OK42BLS05 | OK42BLS06 | |
| Número de fase | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Tensión nominal | VDC | 24 | 24 | 24 | 24 | 48 | 48 |
| Velocidad sin carga | rpm | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 |
| Par máximo | Ncm | 7.5 | 15 | 22 | 30 | 20 | 260 |
| Velocidad nominal | Ncm | 6.25 | 12.5 | 18.5 | 25 | 12 | 210 |
| Potencia nominal | W | 26 | 53 | 75 | 105 | 50 | 84 |
| Par máximo | Ncm | 19 | 38 | 56 | 75 | 36 | 60 |
| Corriente pico | A | 5.4 | 10.6 | 15.5 | 20 | 3.6 | 6.3 |
| Resistencia de línea a línea | ohms | 1.5 | 0.8 | 0.43 | 0.28 | 0.25 | 0.45 |
| Inductancia de fase | mH | 2.1 | 1.2 | 0.71 | 0.54 | 0.28 | 0.5 |
| Inercia del rotor | g.cm2 | 24 | 48 | 72 | 96 | 11.3 | 10.9 |
| Campo electromagnético posterior | Vrms/KRPM | 2.45 | 2.71 | 2.74 | 2.62 | 1.13 | 1.09 |
| Longitud del cuerpo | mm | 41 | 61 | 81 | 100 | 60 | 84 |
| Peso | Kg | 0.3 | 0.45 | 0.65 | 0.8 | 1.6 | 1.6 |
Especificaciones físicas:
Tamaño del marco: Φ42 mm
Longitud del cuerpo: 41/61/81/100/60/84 mm
Diámetro del eje: Φ6
Longitud del eje: 20 mm
Número de cables: 6
Longitud de los cables: 500 mm

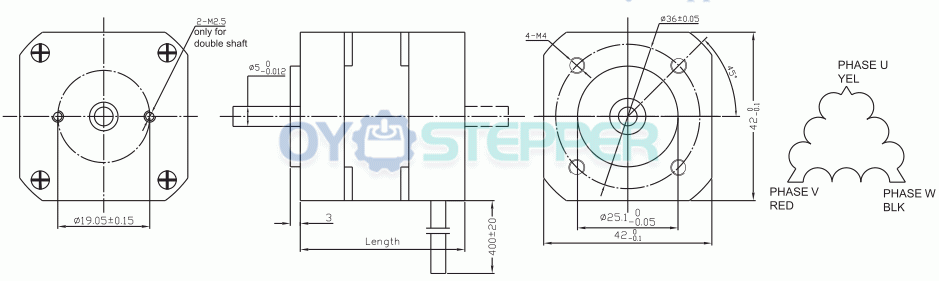

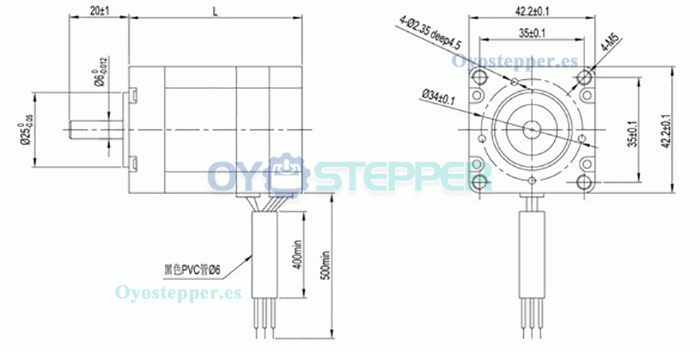

Dimension Drawing:
| Especificación física | |
|---|---|
| Longitud del cuerpo(mm) | 41 / 61 / 81 / 100 / 60 / 84 |
| Número de cables | 6 |
| Diámetro del eje(mm) | 6 |
| Longitud del eje(mm) | 20 |
| Tipo de eje | O |
| Especificación eléctrica | |
| Número de fases | 3 |
| Potencia nominal(W) | 26 / 53 / 75 / 105 / 50 / 84 |
| Tensión nominal(V) | 24 / 48 |
| Velocidad nominal(rpm) | 4000 |
