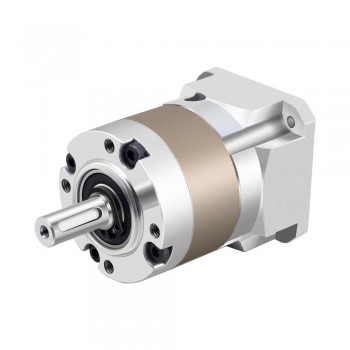

Caja de cambios planetaria serie TQEG 10:1 contragolpe 15 arcmin para motor paso a paso Nema 17
Esta Reductor planetario de alta precisión pertenece a la serie de cajas de cambios EG, con una relación de transmisión de 10:1 y una holgura máxima de 15 arc-min. Es una excelente opción para aplicaciones que requieren buena precisión y confiabilidad a un valor excepcional. Esta Reductor planetario en línea incorpora un acoplamiento de eje de entrada que puede coincidir con cualquier motor paso a paso Nema 17 estándary motor de CC sin escobillas.
Especificaciones de la caja de cambios
- Número de pieza del fabricante: EG17-G10
- Tipo de caja de cambios: Planetario
- Relación de transmisión: 10: 1
- Eficiencia: 96%
- Huelgo sin carga: <= 15 arcmin
- Par máximo permitido: 5 Nm (44,25 lb-in)
- Momento Par admisible: 10 Nm (88,51 lb-in)
- Ruido: <=55dB
- Clasificación impermeable: IP54
- Vida útil: 20000 horas
Especificaciones físicas
- Tamaño del marco: 42 x 42 mm
- Reductor Longitud: 56 mm
- Tipo de eje de salida: forma clave
- Diámetro del eje de salida: Φ8 mm
- Longitud del eje de salida: 21,5 mm
- Diámetro del eje de entrada: Φ5 mm
- Longitud del eje de entrada: 24 mm
El soporte adecuado es ST-M12.
Recursos
- Hoja de datos de la caja de cambios: TQEG17-G10.pdf
- TQEG17-G10.STEP
Especificación física | |
---|---|
Tamaño del marco(mm) | 42 x 42 |
Peso(gramos) | 296 |
Longitud de la caja de cambios(mm) | 56 |
Diámetro del eje de entrada(mm) | 5 |
Longitud del eje de entrada(mm) | 24 |
Diámetro del eje de salida(mm) | 8 |
Longitud del eje de salida(mm) | 21.5 |
Traje para motor | Nema 17 |
Tipo de caja de cambios | Serie TQEG |
Relación de transmission | 10 |
Juego en vacío | <=15 arcmin |
Tipo de product | Caja de cambios planetaria serie TQEG |
Tipo de eje de salida | Chavetero |
