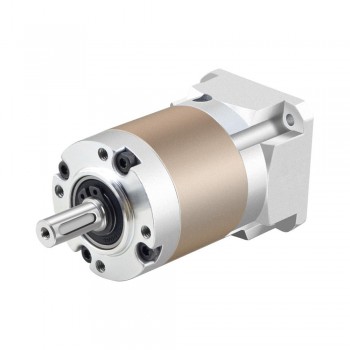

Caja de cambios planetaria serie TQEG 20:1 contragolpe 20 arcmin para Motor paso a paso Nema 17

Caja de cambios planetaria serie TQEG 20:1 contragolpe 20 arcmin para Motor paso a paso Nema 17
Modelo:TQEG17-G20
Revisar: Escribir Comentario
Nuestro precio:€45,26
Cantidad:- +

Precio al por mayor:
5 - 9 10 - 49 50 - 99 100 - Max
€43,00 €42,09 €40,74 €39,37
Añadir al Carrito

Caja de cambios planetaria serie TQEG 20:1 contragolpe 20 minutos de arco para Motor paso a paso Nema 17



Reductor planetario de la serie TQEG con relación de transmisión 20:1 y holgura máxima de 20 minutos de arco. Incluye un acoplamiento de eje de entrada compatible con motores paso a paso Nema 17 y motores de CC sin escobillas.



Especificaciones de la caja de cambios

Número de pieza del fabricante: TQEG17-G20

Tipo de caja de cambios: Planetario

Relación de transmisión: 20: 1

Eficiencia: 94%

Huelgo sin carga: <= 20 minutos de arco

Par máximo permitido: 12 Nm (106,21 lb-in)

Momento Par admisible: 24 Nm (212,42 lb-in)

Ruido: <=55dB

Clasificación impermeable: IP54





Especificaciones físicas

Tamaño del marco: 42 x 42 mm

Reductor Longitud: 67 mm

Tipo de eje de salida: forma clave

Diámetro del eje de salida: Φ8 mm

Longitud del eje de salida: 21,5 mm

Diámetro del eje de entrada: Φ5 mm

Longitud del eje de entrada: 24 mm



El soporte adecuado es ST-M12.



Anterior: Caja de cambios planetaria serie TQEG 10:1 contragolpe 15 arcmin para motor paso a paso Nema 17
Próximo: Caja de cambios planetaria serie TQEG 50:1 contragolpe 20 arcmin para Motor paso a paso Nema 17
Especificación física
Tamaño del marco(mm) 42 x 42
Peso(gramos) 382
Longitud de la caja de cambios(mm) 67
Diámetro del eje de entrada(mm) 5
Longitud del eje de entrada(mm) 24
Diámetro del eje de salida(mm) 8
Longitud del eje de salida(mm) 21,5
Traje para motor Nema 17
Tipo de caja de cambios Serie TQEG
Relación de transmission 20
Juego en vacío <=20 minutos de arco
Tipo de product Caja de cambios planetaria serie TQEG
Tipo de eje de salida Chavetero

Diego Michel – 19 Jun 2025

Muy poco retroceso. Solo desearía que el patrón de los tornillos de salida fuera el mismo que el de entrada, pero es algo menor. Tuve que hacer una placa adaptadora.
