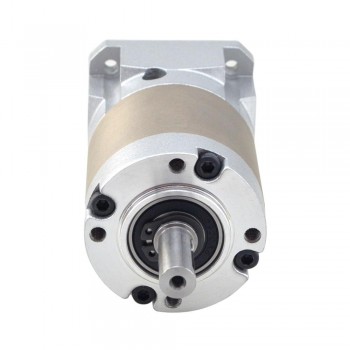

Caja de cambios planetaria serie TQEG 50:1 contragolpe 20 arcmin para Motor paso a paso Nema 17
Esta Reductor planetario de alta precisión pertenece a la serie de cajas de cambios EG, con una relación de transmisión de 50:1 y una holgura máxima de 20 arc-min. Es una excelente opción para aplicaciones que requieren buena precisión y confiabilidad a un valor excepcional. Esta Reductor planetario en línea incorpora un acoplamiento de eje de entrada que puede coincidir con cualquier motor paso a paso Nema 17 estándar y motor de CC sin escobillas.
Especificaciones de la caja de cambios
- Número de pieza del fabricante: EG17-G50
- Tipo de caja de cambios: Planetario
- Relación de transmisión: 50: 1
- Eficiencia: 94%
- Huelgo sin carga: <= 20 arcmin
- Par máximo permitido: 10 Nm (88,51 lb-in)
- Momento Par admisible: 20 Nm (177,01 lb-in)
- Ruido: <=55dB
- Clasificación impermeable: IP54
- Vida útil: 20000 horas
Especificaciones físicas
- Tamaño del marco: 42 x 42 mm
- Reductor Longitud: 67 mm
- Tipo de eje de salida: forma clave
- Diámetro del eje de salida: Φ8 mm
- Longitud del eje de salida: 21,5 mm
- Diámetro del eje de entrada: Φ5 mm
- Longitud del eje de entrada: 24 mm
El soporte adecuado es ST-M12.
Recursos
- Hoja de datos de la caja de cambios: TQEG17-G50.pdf
- TQEG17-G50.STEP
| Especificación física | |
|---|---|
| Tamaño del marco(mm) | 42 x 42 |
| Peso(gramos) | 391 |
| Longitud de la caja de cambios(mm) | 67 |
| Diámetro del eje de entrada(mm) | 5 |
| Longitud del eje de entrada(mm) | 24 |
| Diámetro del eje de salida(mm) | 8 |
| Longitud del eje de salida(mm) | 21.5 |
| Traje para motor | Nema 17 |
| Tipo de caja de cambios | Serie TQEG |
| Relación de transmission | 50 |
| Juego en vacío | <=20 arcmin |
| Tipo de product | Caja de cambios planetaria serie TQEG |
| Tipo de eje de salida | Chavetero |
