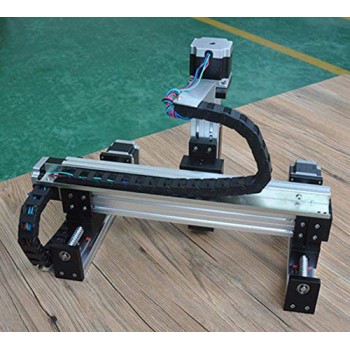

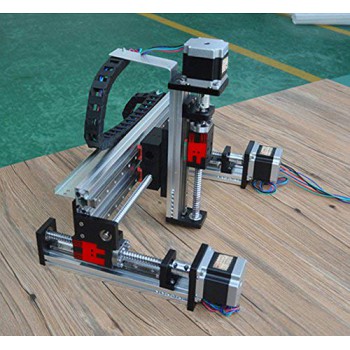

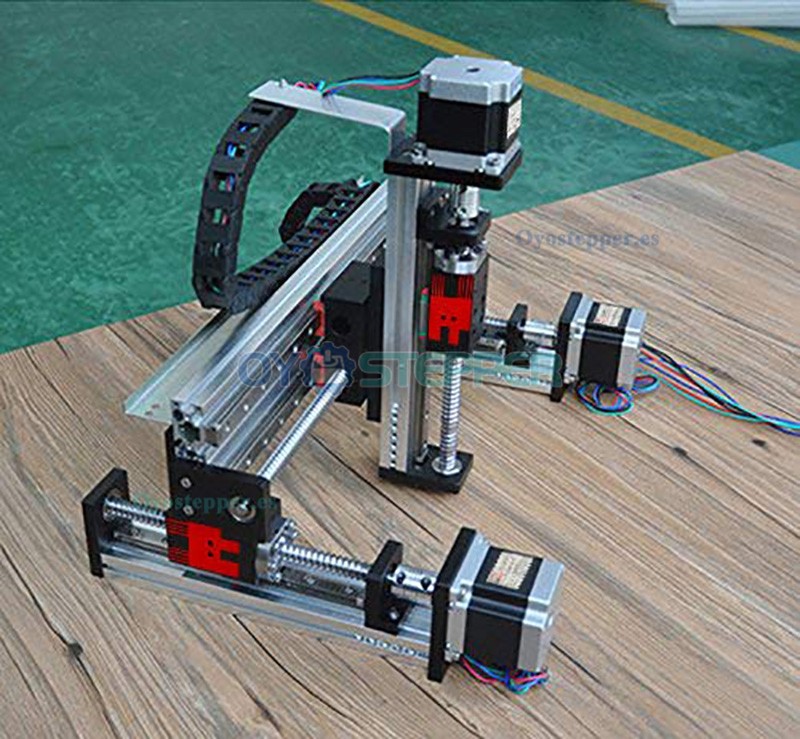

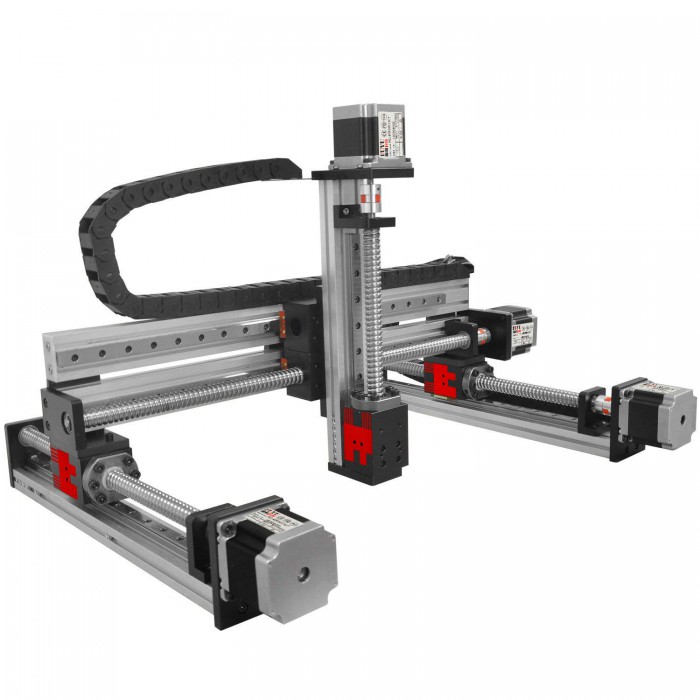

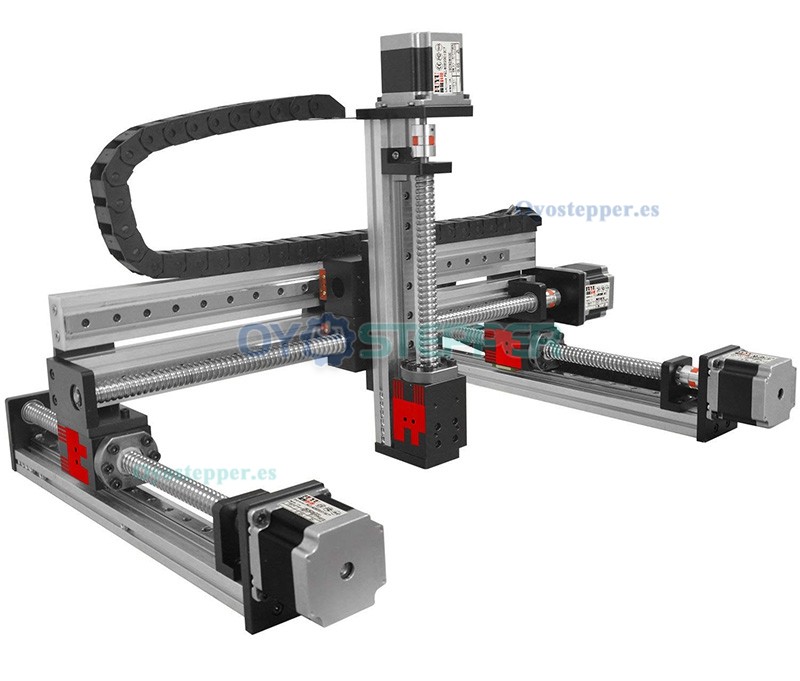

FSK40 Guias Lineales CNC Módulo Lineal XYZ con Guía Lineal Tipo Pórtico Recorrido X=100 mm, Y=100 mm, Z=50 mm
FSK40 Guias Lineales CNC Módulo Lineal XYZ con Guía Lineal Tipo Pórtico Recorrido X=100 mm, Y=100 mm, Z=50 mm
Descripción:
Este esquema de ensamblaje universal del módulo lineal de tres ejes puede promover el movimiento lineal a movimiento planar o curvado, mejorando significativamente la comodidad de uso y reduciendo de manera efectiva las horas-hombre necesarias para el ensamblaje del equipo del cliente.
Características:
Este sistema lineal puede utilizarse en máquinas CNC para perforación, corte, soldadura, pintura, grabado, etc.

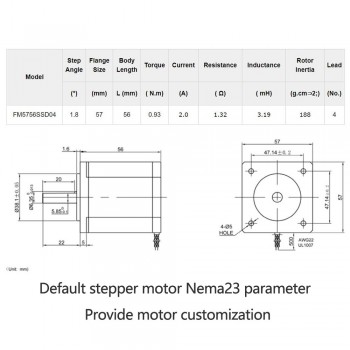

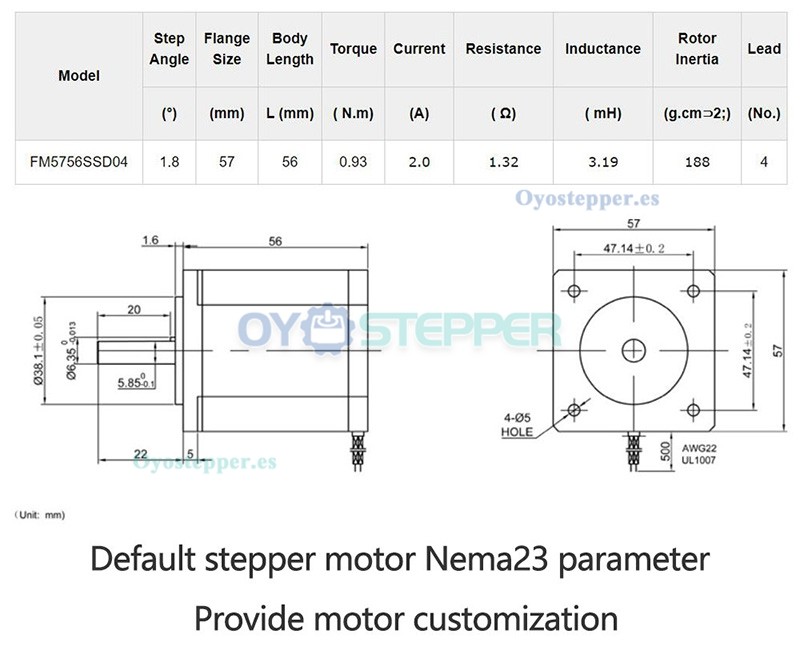

El motor paso a paso Nema 23 proporciona la potencia necesaria para cada guía, ofreciendo suficiente capacidad de carga.
Tornillo M4 en el lateral de cada guía lineal para facilitar la instalación del interruptor de límite.

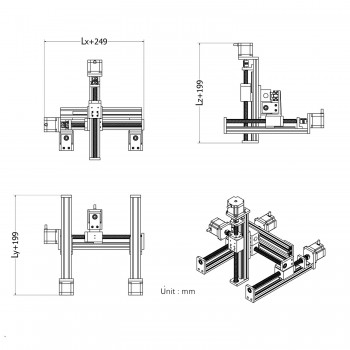

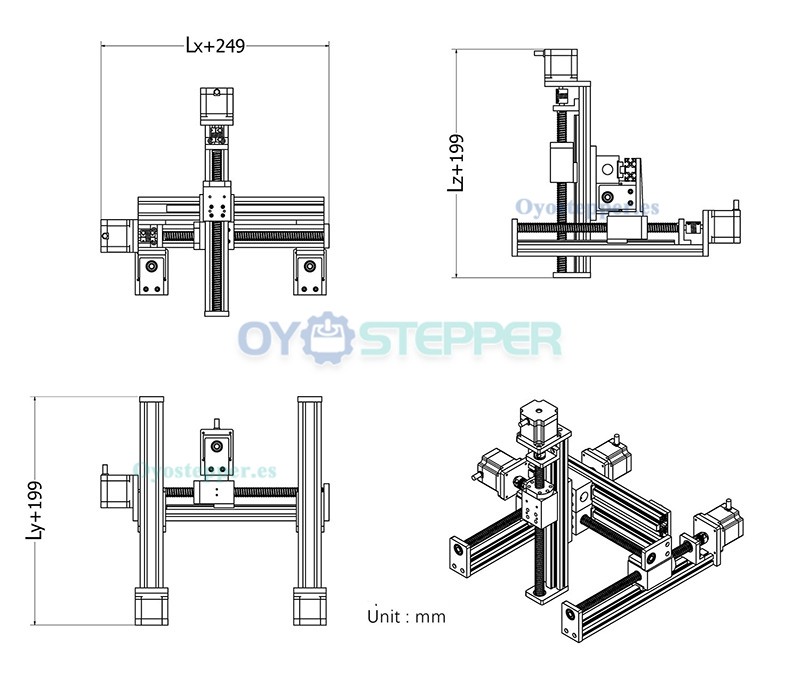

El recorrido del eje X varía de 100 a 1000 mm, el recorrido del eje Y varía de 100 a 1000 mm, y el recorrido del eje Z varía de 50 a 500 mm. Aceptamos personalización para el recorrido, motor y multi-ejes. Contáctenos para obtener sugerencias sobre la selección de este tipo de producto.
Precisión del tornillo de bola G1605/G1610 en la guía lineal de hasta ±0.03 mm, con bajo ruido durante el funcionamiento.
Componentes del producto:
1.) Plataforma con guía lineal 4 (X1, Y2, Z1)
2.) Interruptores de límite *6

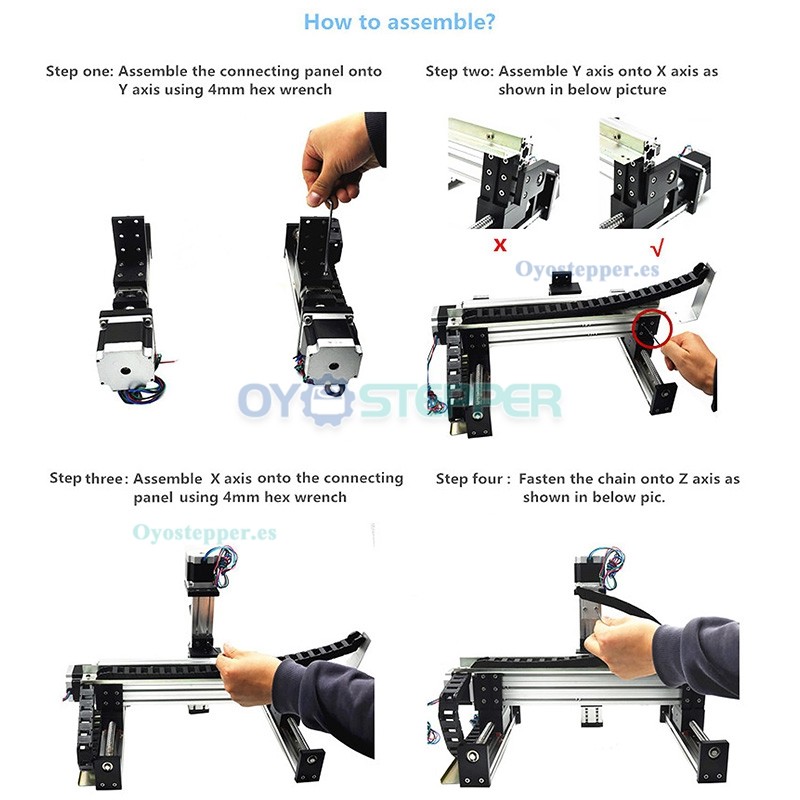

3.) Kit de paneles de conexión y cadena portacables
