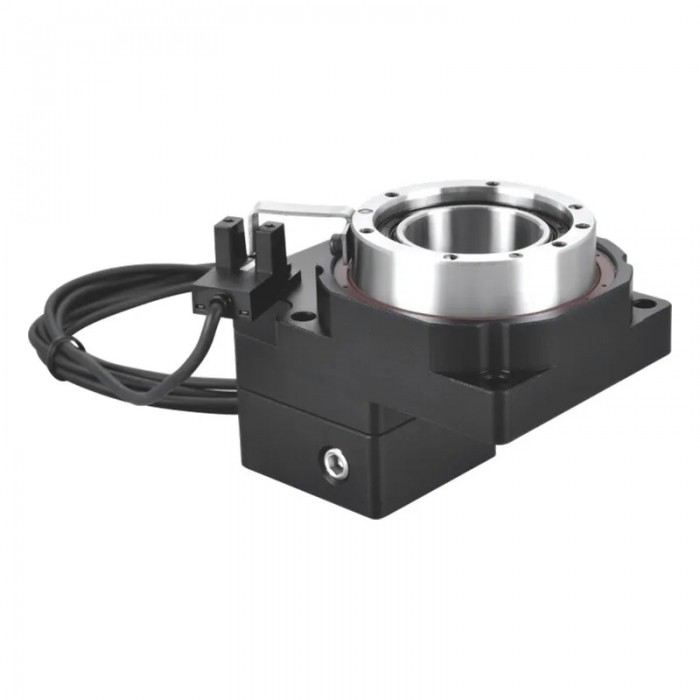

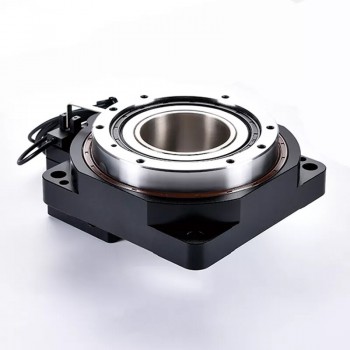

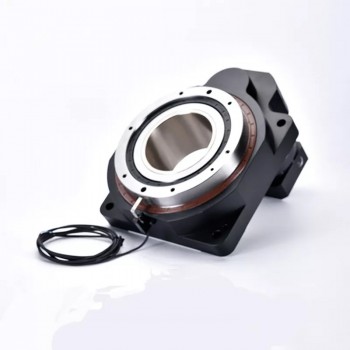

Caja Reductora 10:1 para Plataforma Giratoria Hueca Para Motor Paso a Paso o Servo NEMA 23 de 57 mm
Caja Reductora 10:1 para Plataforma Giratoria Hueca Para Motor Paso a Paso o Servo NEMA 23 de 57 mm
La caja reductora 10:1 está diseñada para plataformas giratorias huecas y es compatible con motores paso a paso o servomotores NEMA 23 de 57 mm. Este reductor permite un control preciso de la velocidad y par de salida, ideal para aplicaciones en automatización y maquinaria que requieran un movimiento rotativo estable. Su relación de transmisión de 10:1 proporciona una transmisión eficiente en una amplia variedad de aplicaciones.
Modelo:
Reductor de caja de engranajes para mesa giratoria de plataforma giratoria hueca ZCT85-10 8-38.1, relación 10:1 para eje de entrada de motor paso a paso NEMA23 de 57 marcos, 8 mm
Por favor, lea el siguiente aviso antes de realizar el pedido:
1.º: Relación de transmisión
La relación de transmisión del reductor que ha solicitado es: 10:1
2.º: Tamaño del eje de entrada
Enviaremos el reductor con las siguientes dimensiones estándar:
| Modelo | Bastidor | Relación de reducción | Diámetro del eje del motor | Brida de montaje | Distancia del orificio del tornillo |
| ZCT85-10 para motor paso a paso Nema 23 | 57mm | 10:1 | 14mm | 38.1mm | φ=66.7mm |
| ZCT85-10 para servomotor de 60 cuadros | 60mm | 10:1 | 8mm | 38.1mm | φ=66.7mm |

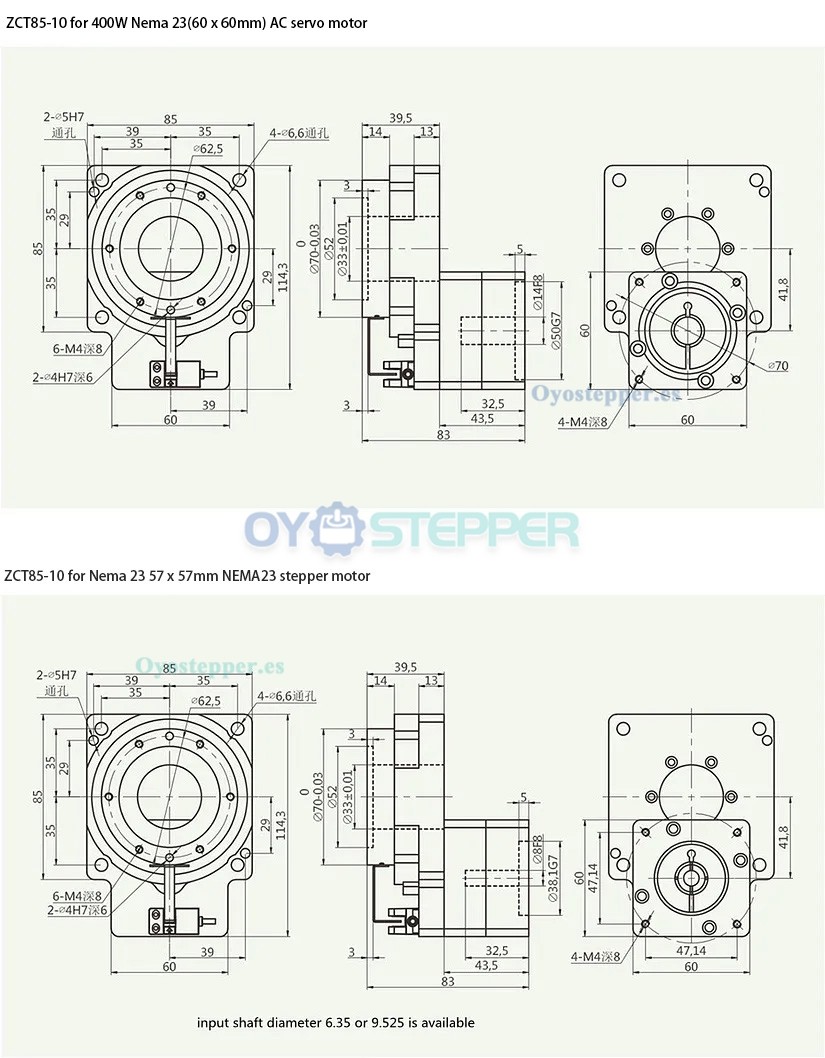

Si tiene alguna duda sobre las dimensiones del reductor, por favor envíenos el plano dimensional de su motor. Ofrecemos un servicio de personalización y podemos ayudarle a elegir el reductor planetario más adecuado para su motor.

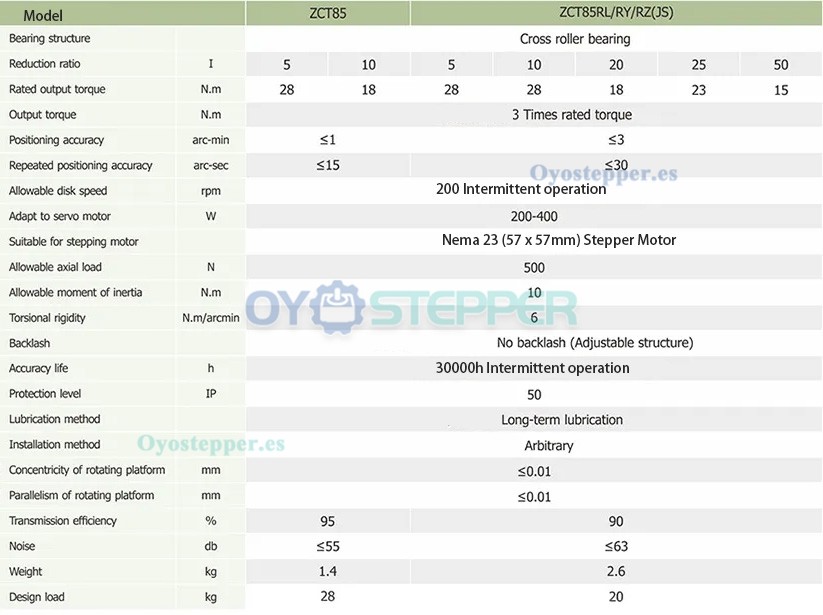

Aquí están los parámetros del reductor planetario:
.jpg "Caja Reductora 10:1 para Plataforma Giratoria Hueca Para Motor Paso a Paso o Servo NEMA 23 de 57 mm")
.jpg "Caja Reductora 10:1 para Plataforma Giratoria Hueca Para Motor Paso a Paso o Servo NEMA 23 de 57 mm")
| Especificación física | |
|---|---|
| Tamaño del marco(mm) | 60 x 60 |
| Diámetro del eje de entrada(mm) | 8 / 14 |
| Longitud del eje de entrada(mm) | 32.5 |
| Traje para motor | Nema 23 / Servomotor de 60 x 60 mm |
| Relación de transmission | 10:1 |
| Longitud máxima del eje de entrada | 32.5 |
| Tipo de caja de cambios | Actuador rotatorio hueco |
| Juego en vacío | Sin retroceso |
