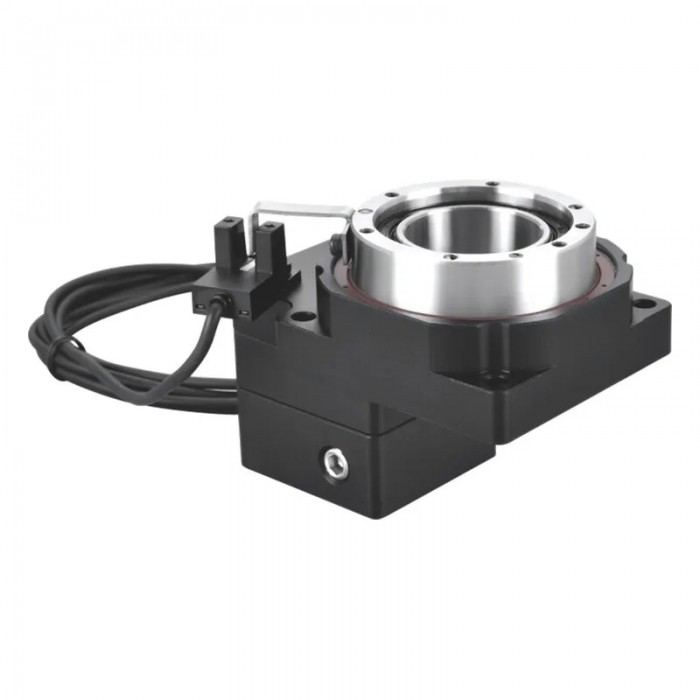

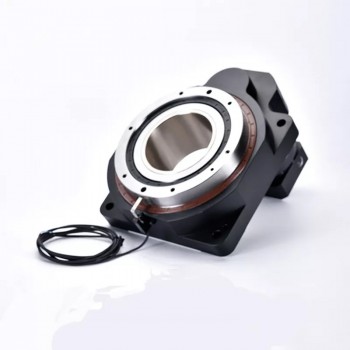

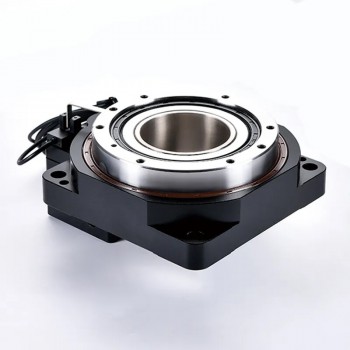

Reductor para Plataforma Giratoria Hueca Relación 5:1 / 10:1 Para Motor Paso a Paso NEMA 17 de 42 mm
ZCT62-5/ZCT62-10 Reductor para Plataforma Giratoria Hueca Relación 5:1 / 10:1 Para Motor Paso a Paso NEMA 17 de 42 mm
El reductor ZCT62-5/ZCT62-10 para plataforma giratoria hueca ofrece relaciones de transmisión de 5:1 y 10:1, diseñado para motores paso a paso NEMA 17 de 42 mm. Este sistema permite un control eficiente del movimiento rotatorio en plataformas giratorias, adecuado para aplicaciones de automatización y otras que requieran precisión en el control de velocidad y par.
Especificaciones:
Relación de transmisión: 5:1 / 10:1
Compatibilidad: Motores paso a paso NEMA 17 de 42 mm
Aplicación: Plataformas giratorias huecas
Medels Available:
Reductor de caja de engranajes para mesa giratoria de plataforma giratoria hueca ZCT62-5 5-22, relación de transmisión 5:1, para eje de entrada de motor paso a paso NEMA17 de 42 marcos, 5 mm.
Reductor de caja de engranajes para mesa giratoria de plataforma giratoria hueca ZCT62-10 5-22, relación de transmisión 10:1, para eje de entrada de motor paso a paso NEMA17 de 42 marcos, 5 mm.
Por favor, lea el siguiente aviso antes de realizar el pedido:
1.º: Relación de transmisión
La relación de reducción del reductor planetario que usted pidió es: 5:1 o 10:1;
2.º: Tamaño del eje de entrada

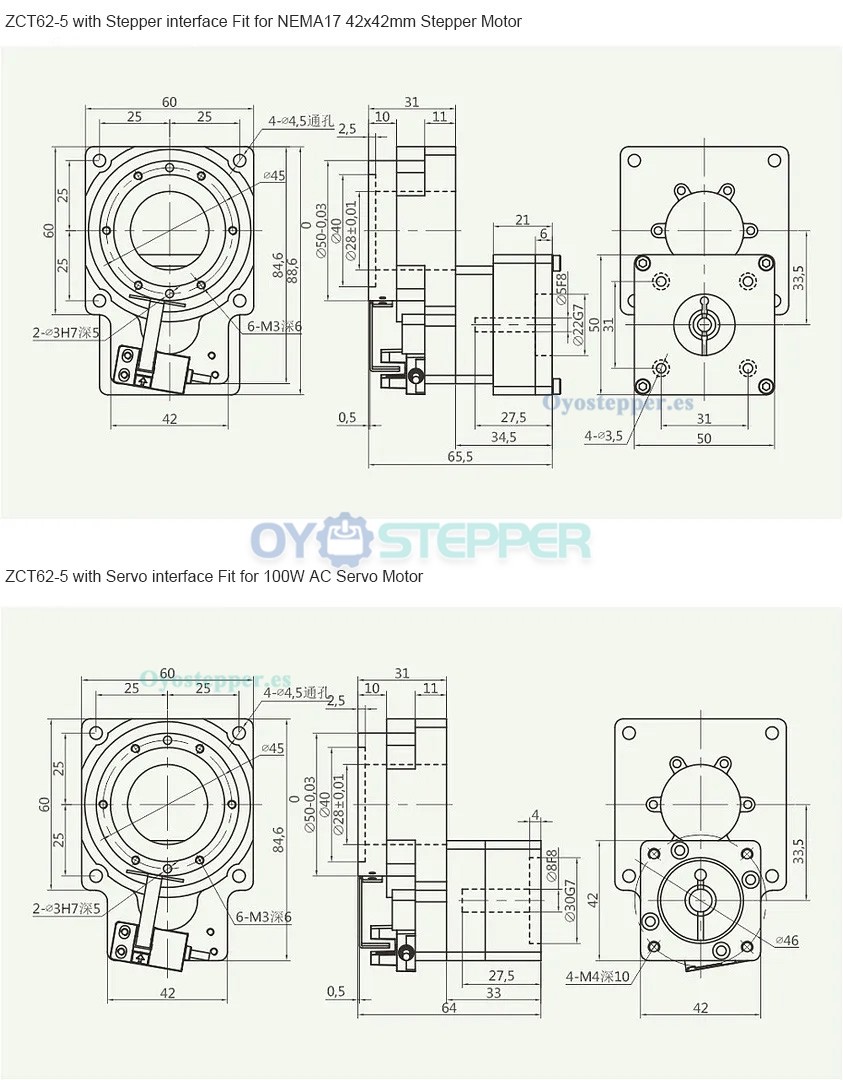

Enviaremos el reductor planetario según la dimensión estándar de la siguiente manera:
| Modelo | Bastidor | Relación de reducción | Diámetro del eje del motor | Brida de montaje | Distancia del orificio del tornillo |
| ZCT62-5 para motor paso a paso Nema 17 | 50mm | 5:1 | 5mm | 22mm | 31mm |
| ZCT62-5 para servomotor de 42 marcos | 42mm | 5:1 | 8mm | 22mm | 31mm |
Si tiene alguna duda sobre las dimensiones del reductor planetario, por favor envíeme el dibujo dimensional de su motor. Ofrecemos un servicio de personalización para su motor y podemos ayudarle a elegir el reductor planetario adecuado para su motor.
3er: Parámetro
Si tiene una solicitud para personalizar la precisión, las dimensiones de entrada y salida o la relación de reducción, por favor envíeme los detalles.

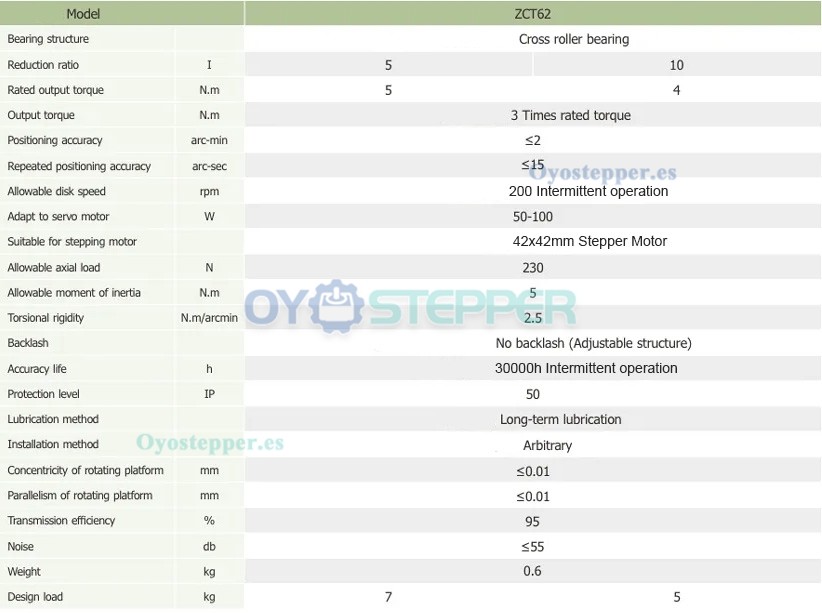

Aquí están los parámetros del reductor planetario:
| Especificación física | |
|---|---|
| Tamaño del marco(mm) | 50 x 50 / 42 x 42 |
| Diámetro del eje de entrada(mm) | 5 / 8 |
| Longitud del eje de entrada(mm) | 27.5 |
| Traje para motor | Nema 17 / Servomotor de 42 x 42 mm |
| Relación de transmission | 5:1 |
| Longitud máxima del eje de entrada | 27.5 |
| Tipo de caja de cambios | Actuador rotatorio hueco |
| Juego en vacío | Sin retroceso |
