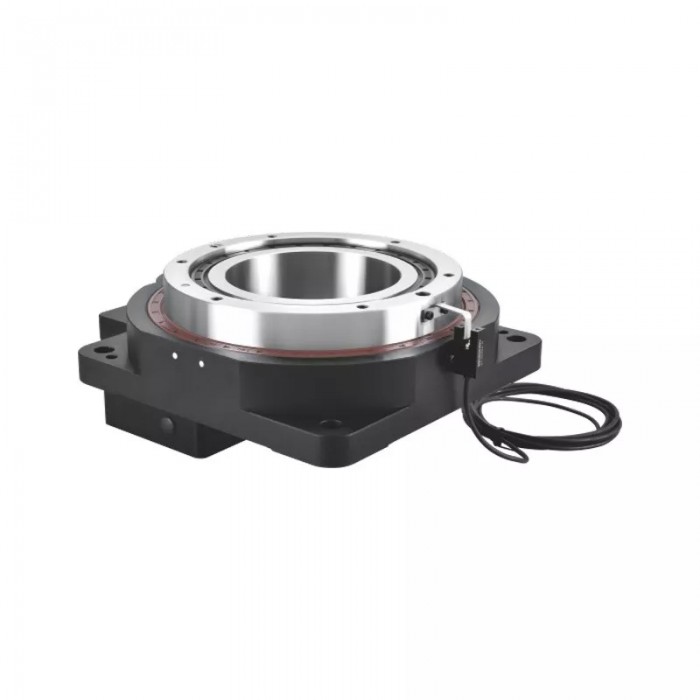

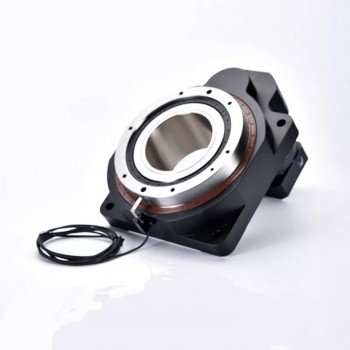

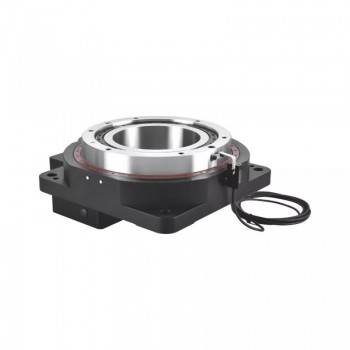

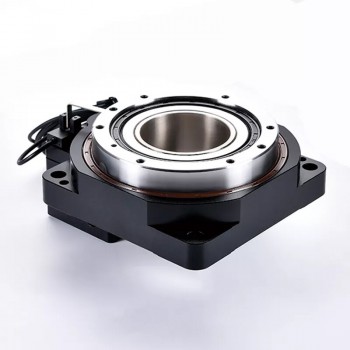

Plataforma Giratoria Hueca con Reductor Relación 10:1 / 18:1 Para Motor Servo AC de 750 W y 80 mm
Plataforma Giratoria Hueca con Reductor Relación 10:1 / 18:1 Para Motor Servo AC de 750 W y 80 mm
La plataforma giratoria hueca con reductor ofrece relaciones de transmisión de 10:1 y 18:1, diseñada para motores servo AC de 750 W y 80 mm. Su diseño permite un control preciso del movimiento rotatorio, adecuado para aplicaciones en sistemas automatizados y otros entornos que requieren un rendimiento estable y controlado en plataformas giratorias.
Modelo:
Reductor de caja de engranajes para mesa giratoria con plataforma hueca ZCT200-10 19-70-90, relación 10:1, para servomotor de CA de 750 W y bastidor 80, eje de entrada de 19 mm.
Reductor de caja de engranajes para mesa giratoria con plataforma hueca ZCT200-18 19-70-90, relación 18:1, para servomotor de CA de 750 W y bastidor 80, eje de entrada de 19 mm.
Por favor, lea el siguiente aviso antes de realizar el pedido:
1.º: Relación de transmisión
La relación de reducción del reductor planetario que solicitó es: 10:1 o 18:1
2.º: Tamaño del eje de entrada
Enviaremos el reductor planetario según la dimensión estándar de la siguiente manera:
| Modelo | Bastidor | Relación de reducción | Diámetro del eje del motor | Brida de montaje | Distancia del orificio del tornillo diagonal |

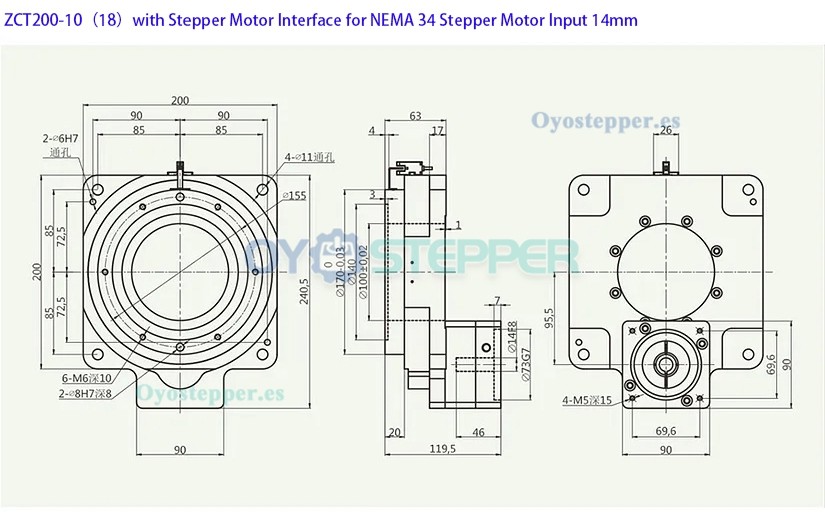

| ZCT200-10 para motor paso a paso Nema 34 | 90mm | 10:1 | 14mm | 70mm | 90mm |
| ZCT200-18 para motor paso a paso Nema 34 | 90mm | 18:1 | 14mm | 70mm | 90mm |

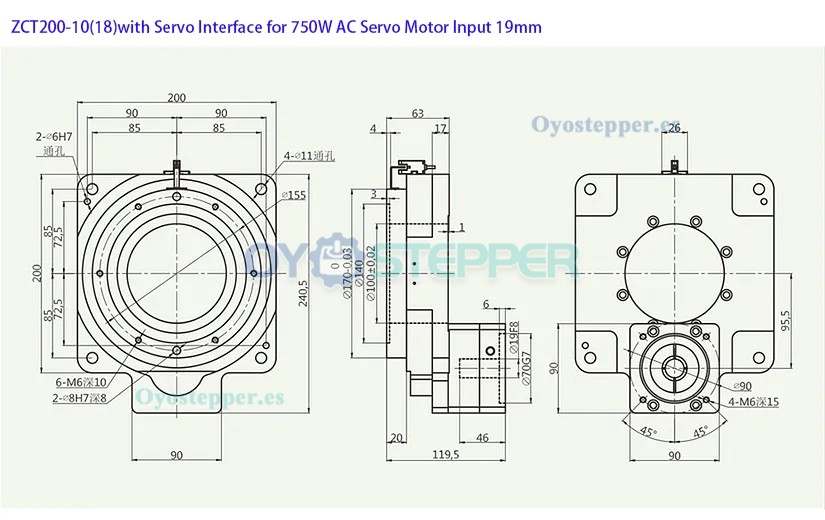

| ZCT200-10 para servomotor de 90 marcos | 90mm | 10:1 | 19mm | 70mm | 90mm |
| ZCT200-18 para servomotor de 90 marcos | 90mm | 18:1 | 19mm | 70mm | 90mm |
Si tiene alguna duda sobre las dimensiones del reductor planetario, por favor envíeme el dibujo dimensional de su motor. Ofrecemos un servicio de personalización para su motor y podemos ayudarle a elegir el reductor planetario adecuado para su motor.
3er: Parámetro
Si tiene una solicitud para personalizar la precisión, las dimensiones de entrada y salida o la relación de reducción, por favor envíeme los detalles.

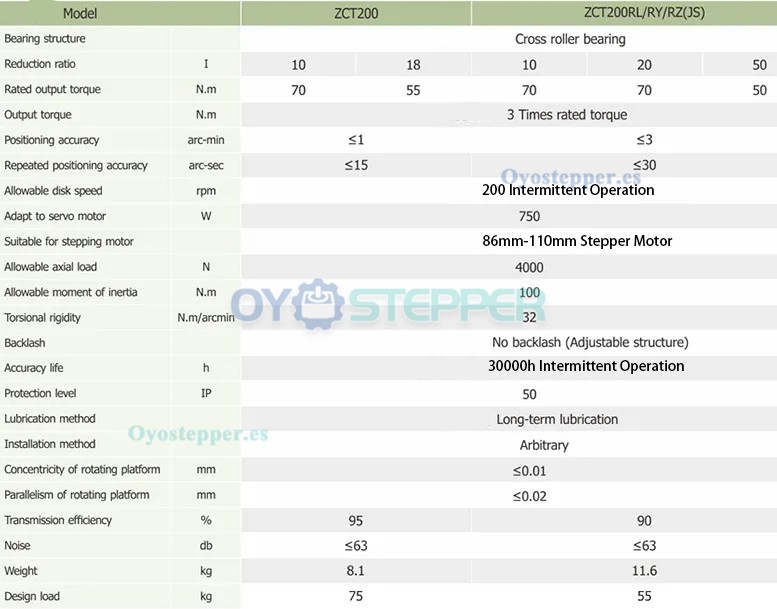

Aquí están los parámetros del reductor planetario:
.jpg "Plataforma Giratoria Hueca con Reductor Relación 10:1 / 18:1 Para Motor Servo AC de 750 W y 80 mm")
.jpg "Plataforma Giratoria Hueca con Reductor Relación 10:1 / 18:1 Para Motor Servo AC de 750 W y 80 mm")
.jpg "Plataforma Giratoria Hueca con Reductor Relación 10:1 / 18:1 Para Motor Servo AC de 750 W y 80 mm")
| Especificación física | |
|---|---|
| Tamaño del marco(mm) | 90 x 90 |
| Diámetro del eje de entrada(mm) | 19 / 14 |
| Longitud del eje de entrada(mm) | 46 |
| Traje para motor | Nema 34 / Servomotor de 90 x 90 mm |
| Relación de transmission | 10:1 / 18:1 |
| Tipo de product | 46 |
| Tipo de caja de cambios | Actuador rotatorio hueco |
| Juego en vacío | Sin retroceso |
