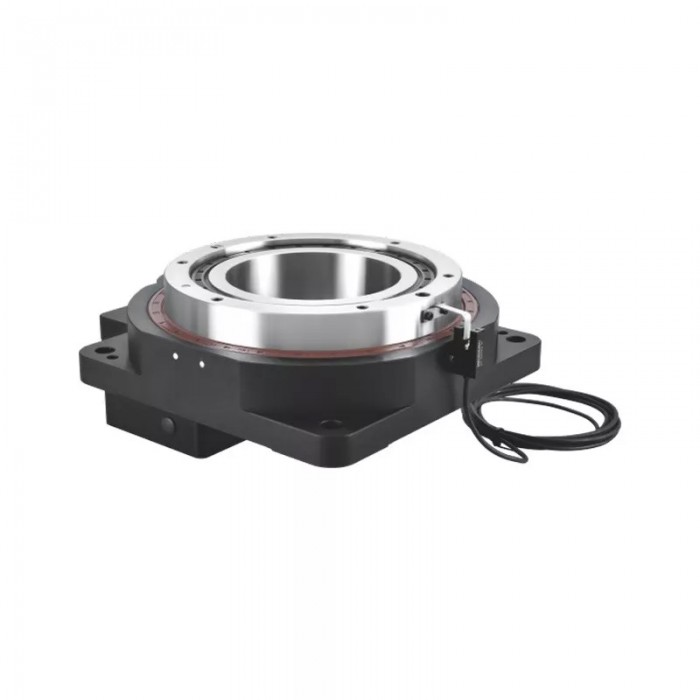

Plataforma Giratoria Hueca con Reductor 10:1 Para Motor Servo de 1 kW / 2 kW de 130 mm
ZCT280-10 Plataforma Giratoria Hueca con Reductor 10:1 Para Motor Servo de 1 kW / 2 kW de 130 mm
La plataforma giratoria hueca ZCT280-10 con reductor 10:1 está diseñada para motores servo de 1 kW y 2 kW de 130 mm. Su sistema de transmisión adecuado para aplicaciones que requieren un ajuste preciso de velocidad y par.
Modelo:
Reductor de caja de cambios para mesa giratoria de plataforma hueca ZCT280-10 con relación de transmisión de 10:1 para servomotor de CA de 1 kW y 2 kW con bastidor de 130
Diámetro del eje de entrada de soporte: 22 mm y 24 mm
Por favor, lea el siguiente aviso antes de realizar el pedido:
1.º: Relación de transmisión
La relación de transmisión del reductor que ha solicitado es: 10:1
2.º: Tamaño del eje de entrada
Enviaremos el reductor con las siguientes dimensiones estándar:
| Bastidor | Diámetro del eje del motor | Brida de montaje | Distancia del orificio del tornillo |
| 130mm | 22mm or 24mm | 110mm | φ=145mm |

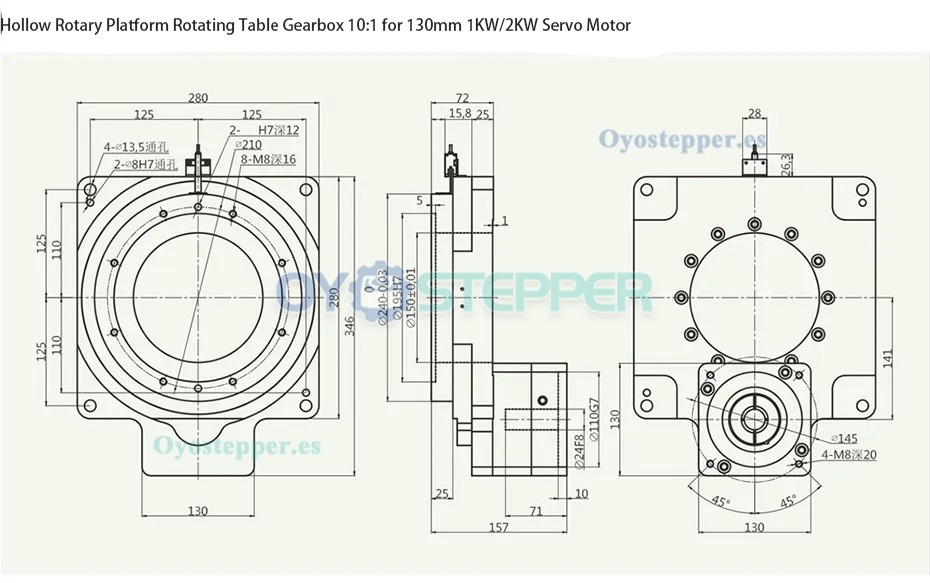

Si tiene alguna duda sobre las dimensiones del reductor, por favor envíenos el plano dimensional de su motor. Ofrecemos un servicio de personalización y podemos ayudarle a elegir el reductor planetario más adecuado para su motor.

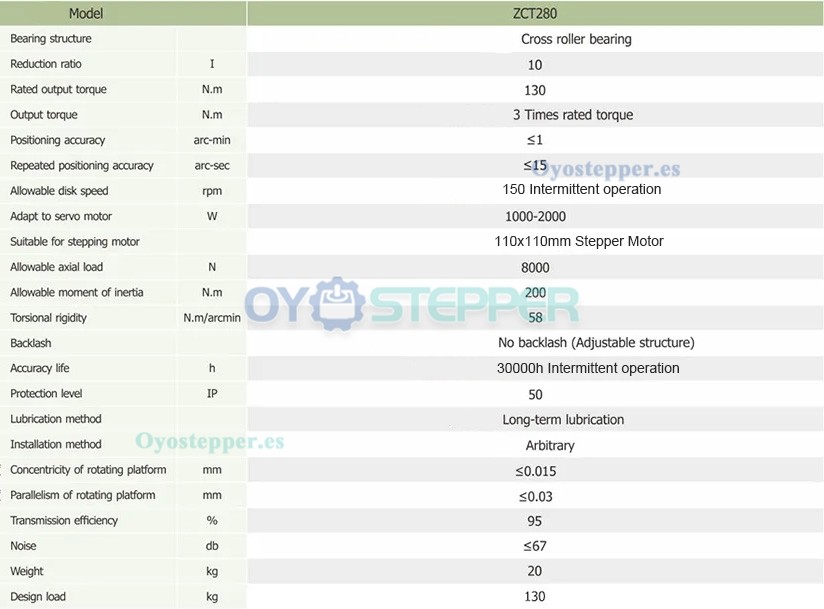

Aquí están los parámetros del reductor planetario:
.jpg "Plataforma Giratoria Hueca con Reductor 10:1 Para Motor Servo de 1 kW / 2 kW de 130 mm")
.jpg "Plataforma Giratoria Hueca con Reductor 10:1 Para Motor Servo de 1 kW / 2 kW de 130 mm")
| Especificación física | |
|---|---|
| Tamaño del marco(mm) | 130 x 130 |
| Diámetro del eje de entrada(mm) | 22 / 24 |
| Longitud del eje de entrada(mm) | 71 |
| Relación de transmission | 5:1 |
| Longitud máxima del eje de entrada | 71 |
| Traje para motor | Servomotor 130x130mm |
| Tipo de caja de cambios | Actuador rotatorio hueco |
| Juego en vacío | Sin retroceso |
