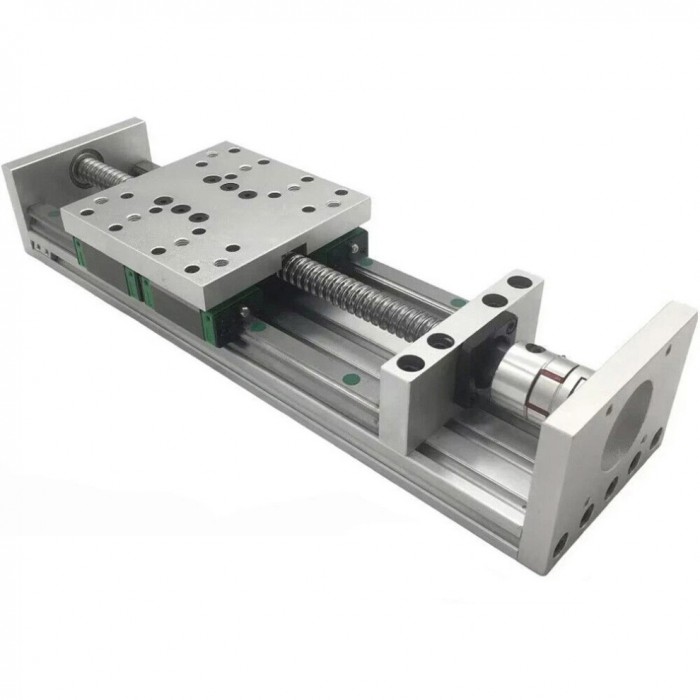

Etapa Lineal de Carga Pesada con Husillo a Bolas, 70-100kg HGR15, Mesa CNC para Ejes X Y Z

Etapa Lineal de Carga Pesada con Husillo a Bolas, 70-100kg HGR15, Mesa CNC para Ejes X Y Z

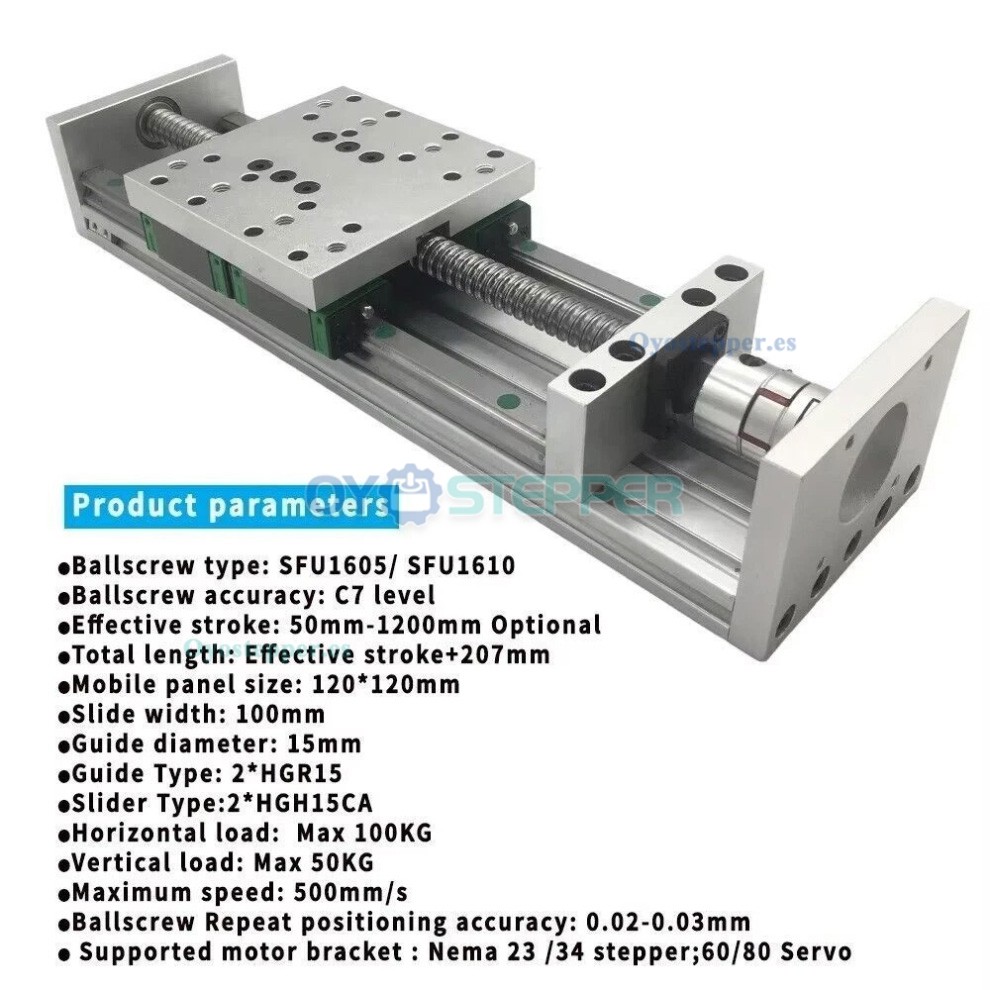

Especificaciones — Mesa Deslizante SXG120×120:
Modelo: SXG120×120
Panel móvil: 120 × 120 mm
Ancho del deslizador: 100 mm
Husillo de bolas: SFU1605 (Ø16 mm, paso 5 mm; ≈5 mm desplazamiento por vuelta)
Precisión del husillo: C7
Opciones de carrera efectiva: 50–1200 mm

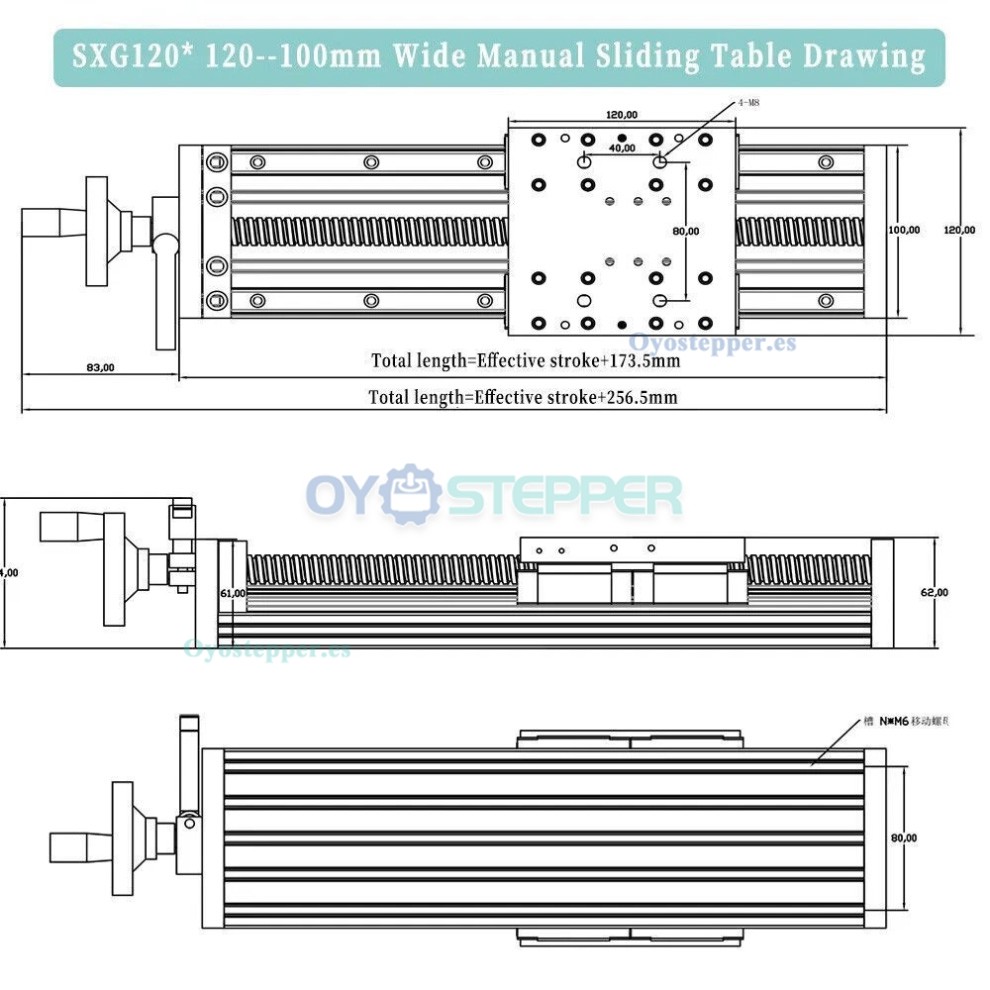

Longitud total: carrera efectiva + 207 mm
Guías: 2 rieles HGR15, 2 carros HGH15CA
Diámetro de guía (especificación del riel): 15 mm
Velocidad nominal: hasta 500 mm/s
Cargas nominales: horizontal 100 kg; vertical 50 kg
Posicionamiento repetido (husillo): 0,02–0,03 mm
Compatibilidad de soporte de motor: Paso a paso NEMA 23 / NEMA 34; servomotor 60 mm / 80 mm
Materiales: husillo y rieles — acero al carbono/de rodamientos; placa base — aleación de aluminio;

Recordatorio:
Verifique la longitud de carrera, interfaz del motor y tamaño del acoplamiento antes de pedir.
Instale y opere dentro de los rangos mecánicos y ambientales indicados.

Opciones de paquete:
Para soporte NEMA 23:
1 × Mesa deslizante SXG120×120
1 × Acoplamiento de 8 mm (para motor paso a paso NEMA 23, 57 mm);

Para soporte NEMA 34:
1 × Mesa deslizante SXG120×120
1 × Acoplamiento de 14 mm (para motor paso a paso NEMA 34, 86 mm)

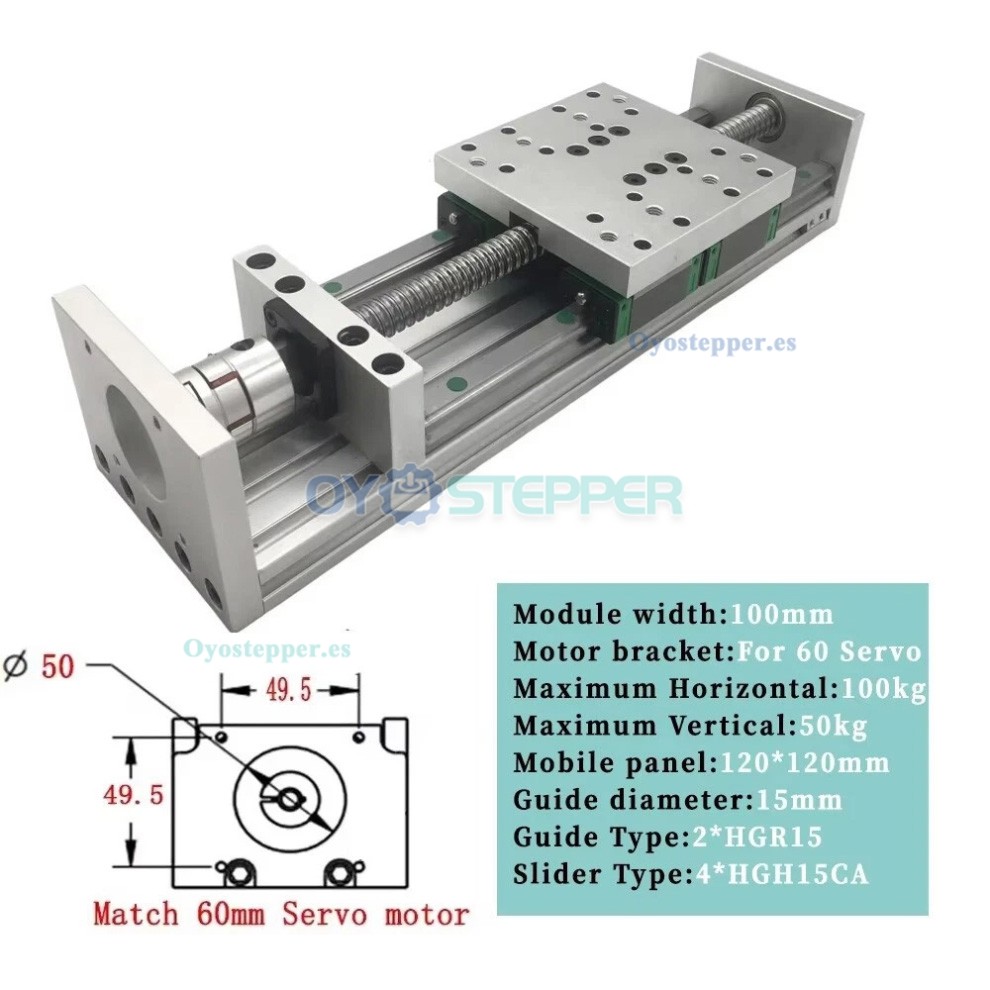

Para soporte de servomotor 60 mm:
1 × Mesa deslizante SXG120×120
1 × Acoplamiento de 14 mm (para servomotor de 60 mm);

Para soporte de servomotor 80 mm:
1 × Mesa deslizante SXG120×120
1 × Acoplamiento de 19 mm (para servomotor de 80 mm);
