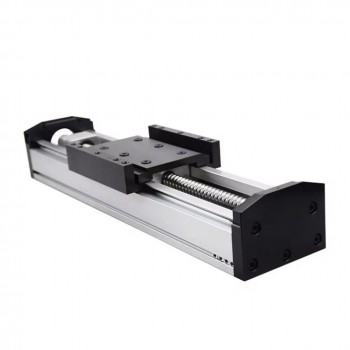

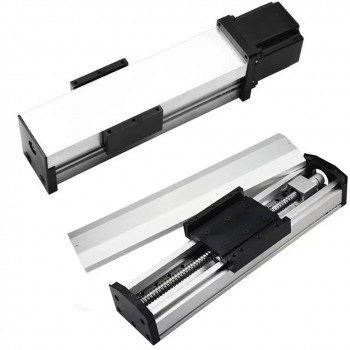

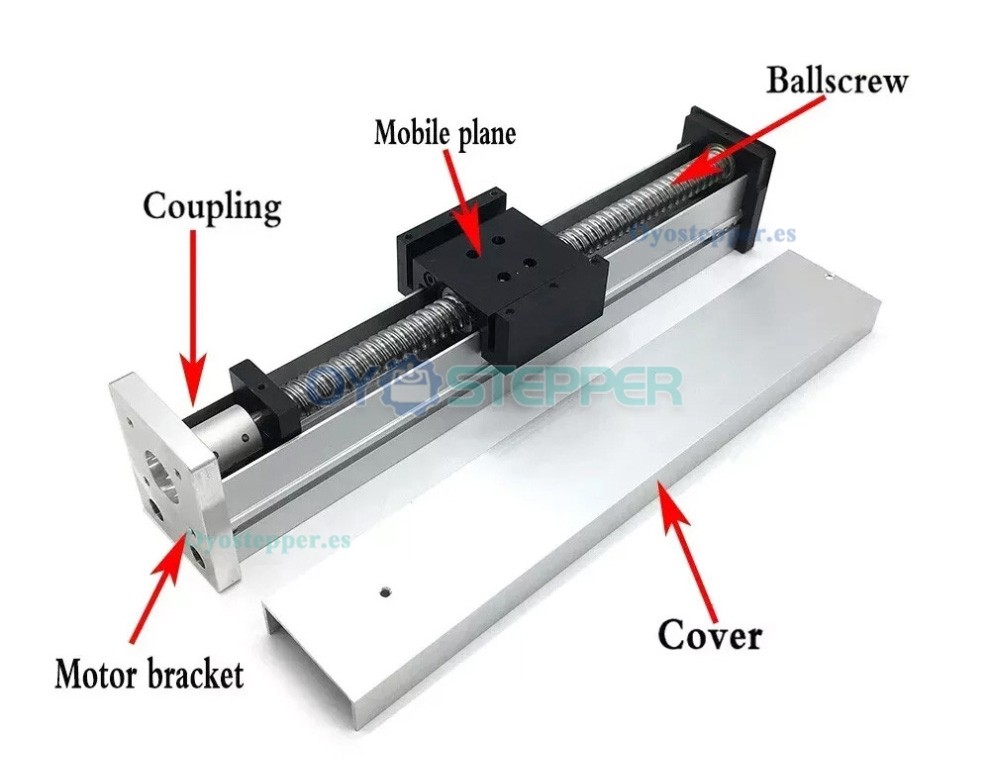

Kit de Mesa Deslizante CNC Mini Totalmente Sellada con Husillo a Bolas y Módulo de Guía Lineal Motorizada
Kit de Mesa Deslizante CNC Mini Totalmente Sellada con Husillo a Bolas y Módulo de Guía Lineal Motorizada
Parámetros del producto:
Modelo: QMF40 (ancho 40 mm, carga 40 kg)
Material: Perfil de aluminio industrial
Carrera: 100 mm–300 mm (elija según sus necesidades)
Carga horizontal: 40 kg (máx.)
Carga vertical: 20 kg (máx.)
Soporte de motor: Motor paso a paso de 57 mm
Ancho del módulo: 42 mm
Precisión de posicionamiento repetido: 0,03 mm–0,05 mm
Guía: 1 × MGN12R (ancho 12 mm)
Bloque: 1 × MGN12C
Material del husillo de bolas: Acero para rodamientos

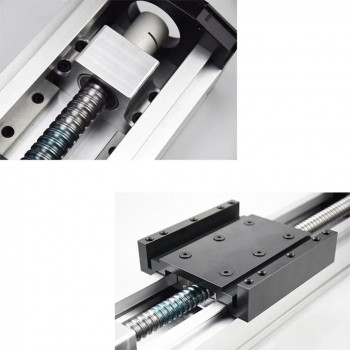

Tipo de husillo de bolas: SFU1605 (diámetro 16 mm, paso 5 mm)
Precisión del husillo de bolas: C7
Velocidad máxima de movimiento: 250 mm/s;
Modelo: QMF90 (ancho 90 mm, carga 70 kg)
Material: Perfil de aluminio industrial
Carrera: 100 mm–300 mm (elija según sus necesidades)

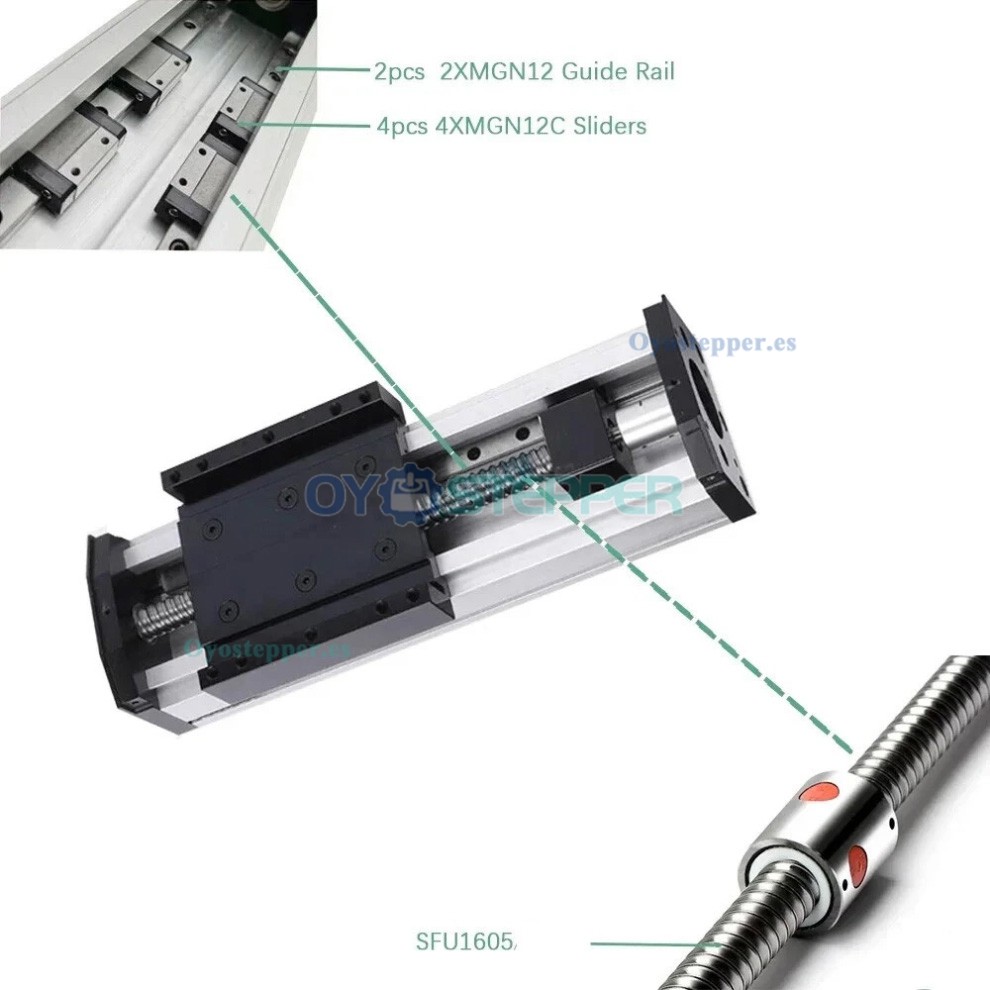

Tipo de guía: 2 × MGN12
Tipo de correderas: 4 × MGN12C
Carga horizontal: 70 kg (máx.)
Carga vertical: 35 kg (máx.)
Soporte de motor: Para motor paso a paso NEMA23 de 57 mm
Ancho del módulo: 90 mm
Precisión de posicionamiento repetido: 0,03 mm–0,05 mm
Material del husillo de bolas: Acero para rodamientos
Tipo de husillo de bolas: SFU1605 (diámetro 16 mm, paso 5 mm)
Precisión del husillo de bolas: C7
Velocidad máxima de movimiento: 250 mm/s;

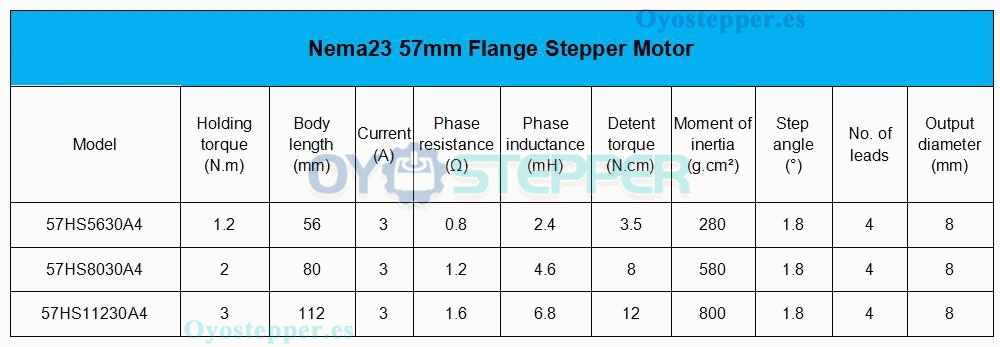

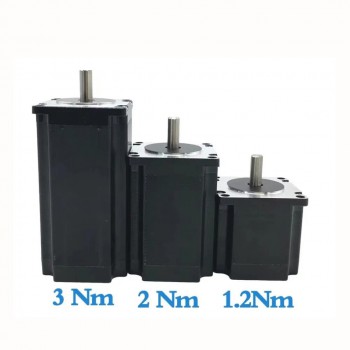

Especificaciones del motor NEMA23:

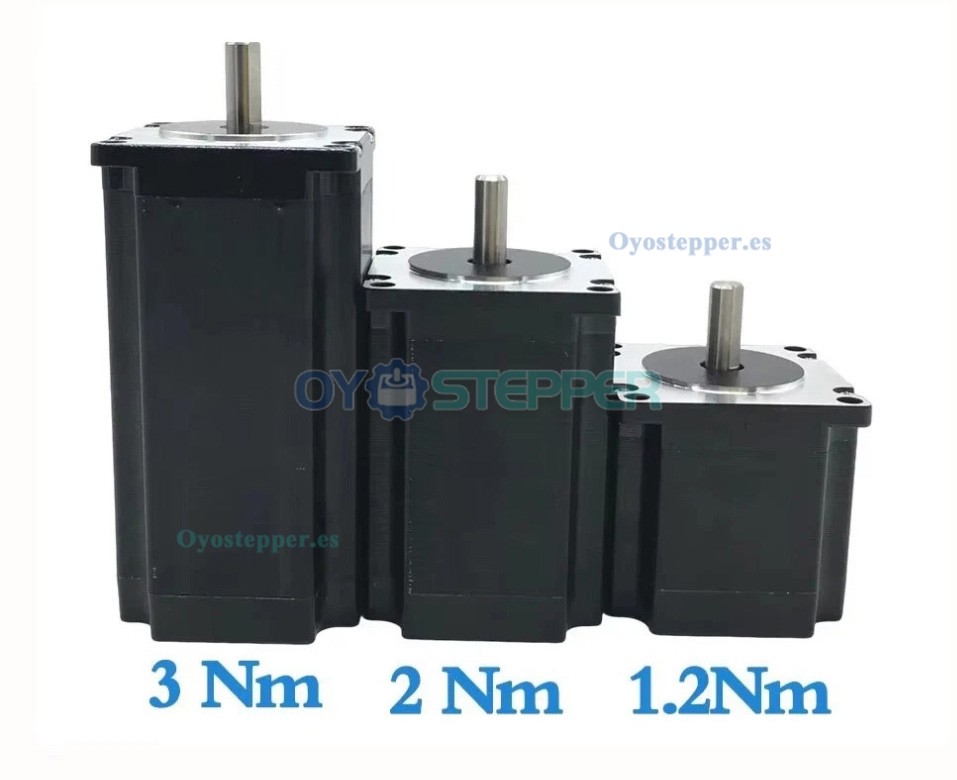

Longitud del cuerpo: 56 mm (1,2 N·m), 80 mm (2 N·m), 112 mm (3 N·m)
Corriente: 3 A
Diámetro del eje: 8 mm
Número de fases: 2 fases, 4 cables
Ángulo de paso: 1,8° (2 fases, 4 cables)
Longitud del cableado: 1 metro

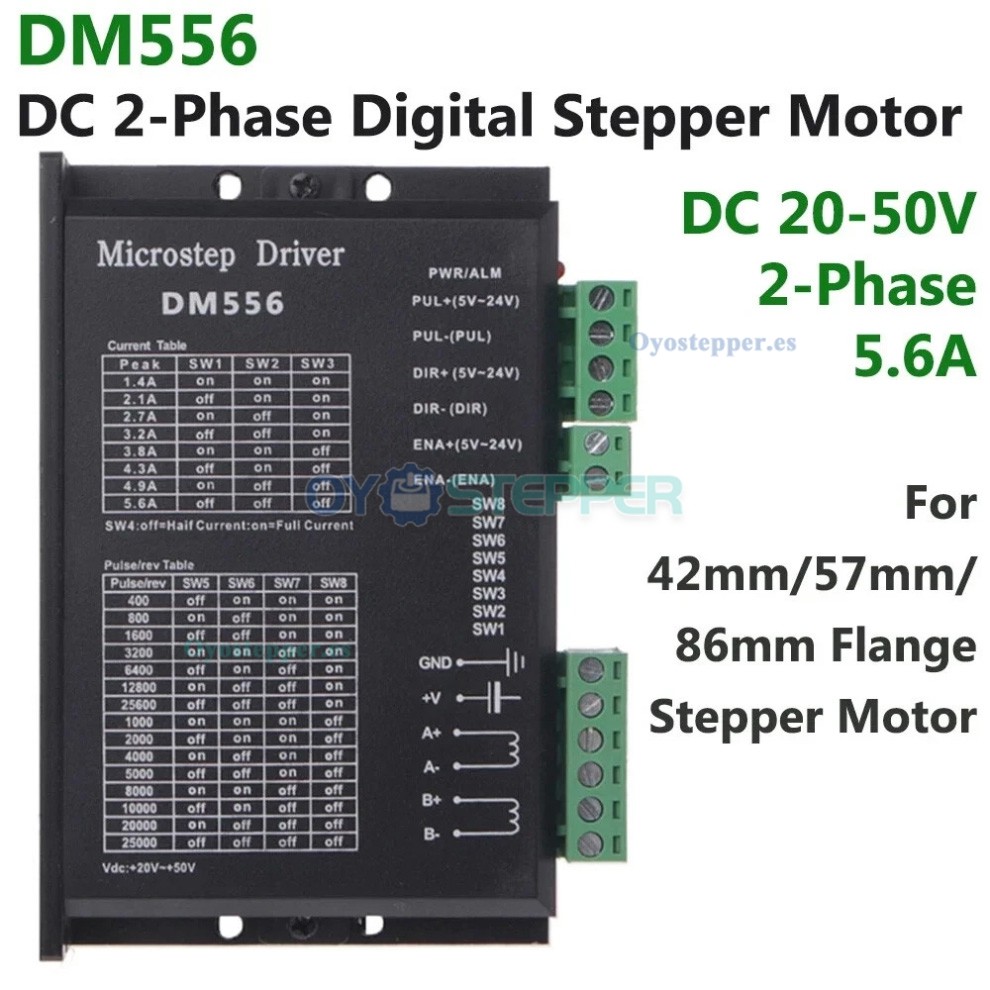

Configuración del controlador: TB6600 o DM556;
Lista de embalaje:
Tipo de embalaje 1:
1 x Mesa deslizante con cubierta (40 mm/90 mm de ancho)
1 x Acoplamiento de 8 mm para motor paso a paso NEMA23;
Tipo de embalaje 2:
1 x Mesa deslizante con cubierta (40 mm/90 mm de ancho)
1 x Motor paso a paso NEMA23 de 57 mm (1,2/2/3 Nm);

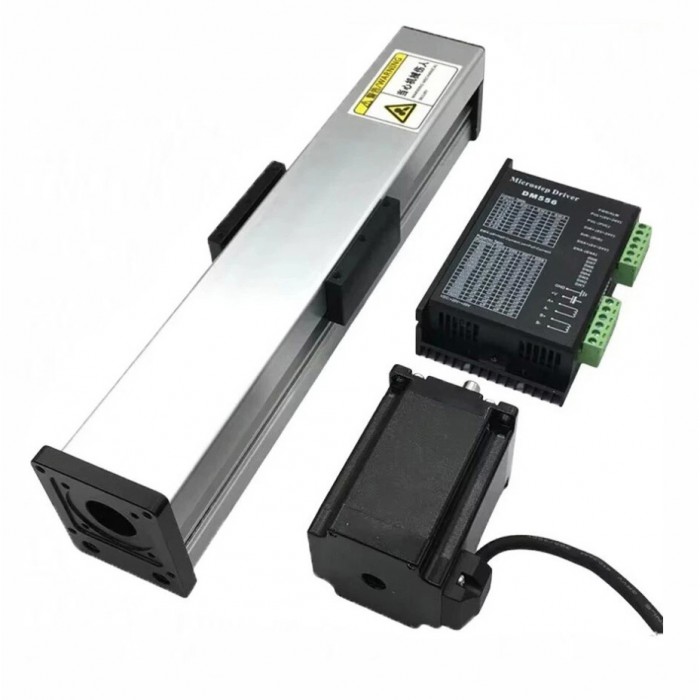

Tipo de embalaje 3:
1 x Mesa deslizante con cubierta (40 mm/90 mm de ancho)
1 x Motor paso a paso NEMA23 de 57 mm (1,2/2/3 Nm)
1 x Controlador de motor DM556
