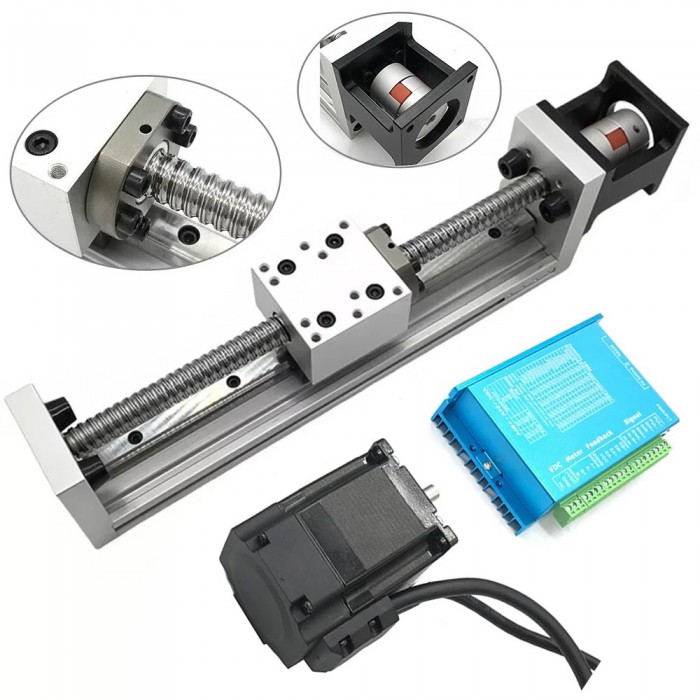

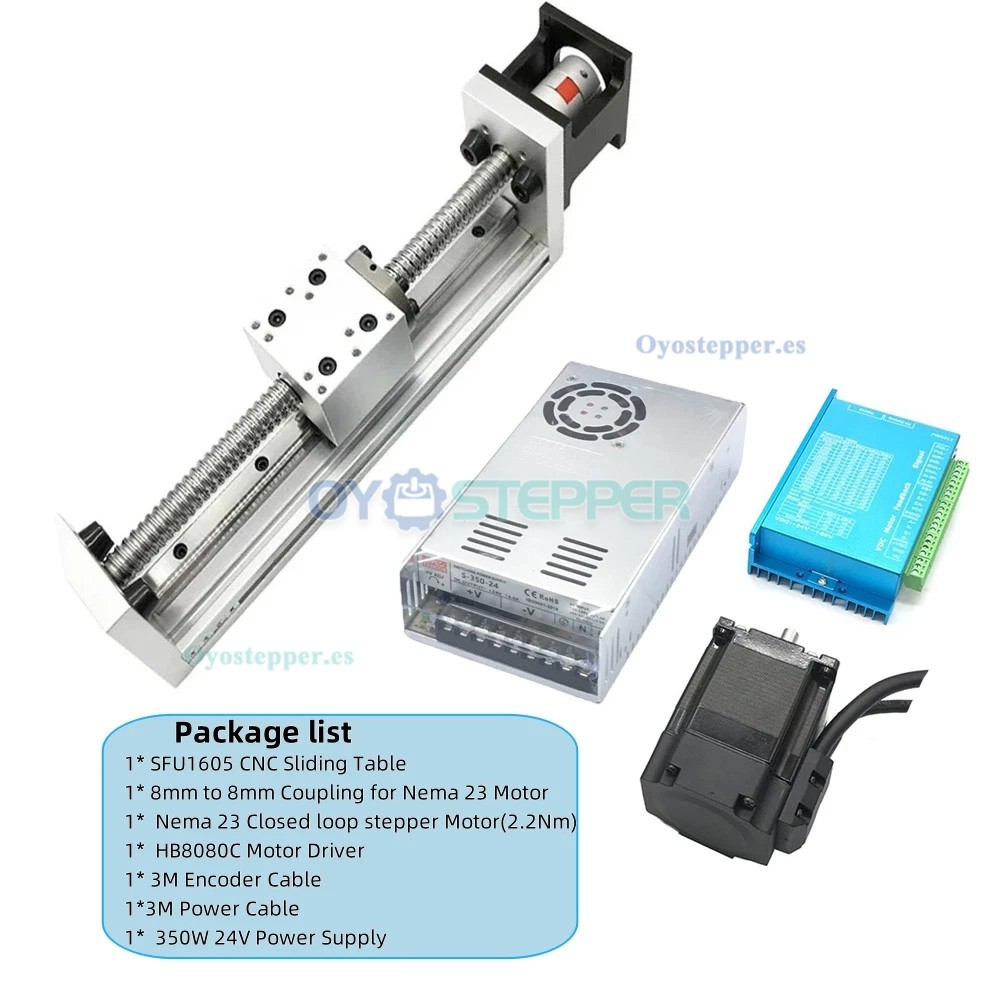

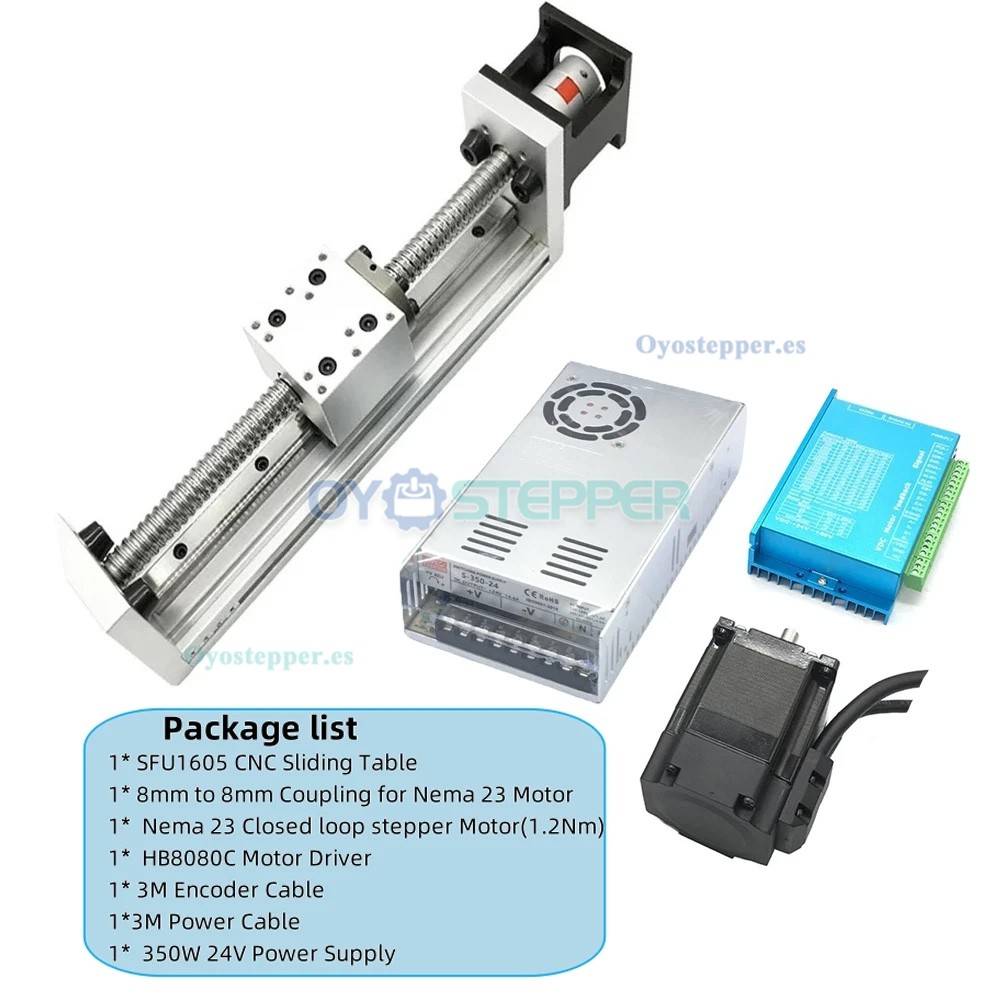

Kit de Etapa Lineal Motorizada con Guía de Carril y Husillo a Bolas para Mesa CNC con Motor Paso a Paso Nema 23 de Lazo Cerrado y Controlador

Kit de Etapa Lineal Motorizada con Guía de Carril y Husillo a Bolas para Mesa CNC con Motor Paso a Paso Nema 23 de Lazo Cerrado y Controlador

Características:
Husillo de bolas grado C7 con repetibilidad de ±0,02–0,03 mm.
Admite cargas de hasta 60 kg en horizontal y 30 kg en vertical.
Sistema de motor de lazo cerrado con retroalimentación de encoder para evitar pérdida de pasos.
Subdivisión de 16 pasos y frecuencia de respuesta de 400 kHz.
Regulación inteligente de corriente para reducir consumo en baja carga y mantener par en alta carga.
Compatible con entrada de 5–24 V, sin resistencia externa requerida.
Rango de tensión: CA 18–80 V / CC 20–110 V.
Retardo de pulso ajustable (por defecto 40 ms).
Puertos externos de alarma y salida de posición para monitoreo.
Componentes estructurales de acero al carbono, acero para rodamientos y aleación de aluminio.

Aplicaciones:
Maquinaria CNC (elevadores de eje Z, mesas de fresado, grabadores láser).
Sistemas de automatización (unidades pick-and-place, transportadores de ensamblaje).
Dispositivos de laboratorio (platina de microscopio, plataformas de prueba).
Impresoras 3D (etapas de movimiento de precisión).
Equipos industriales (máquinas de envasado, conjuntos de fijación).

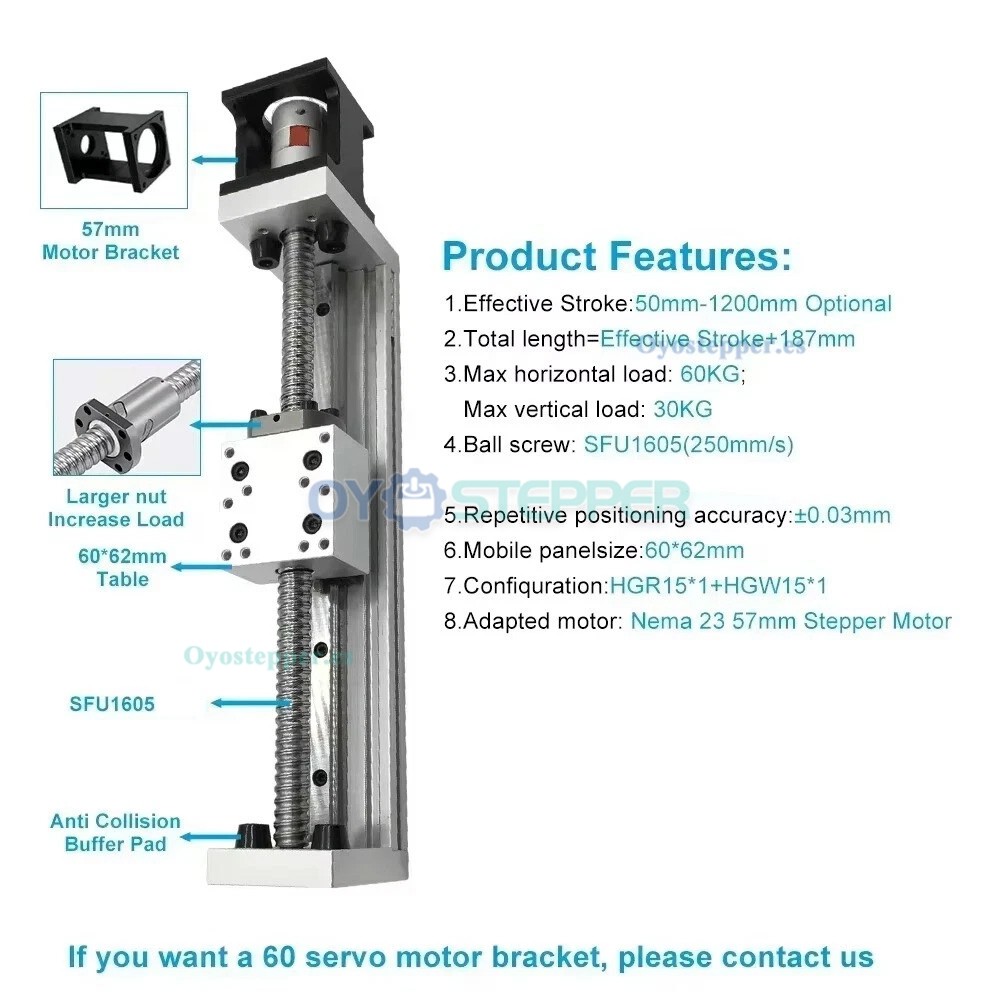

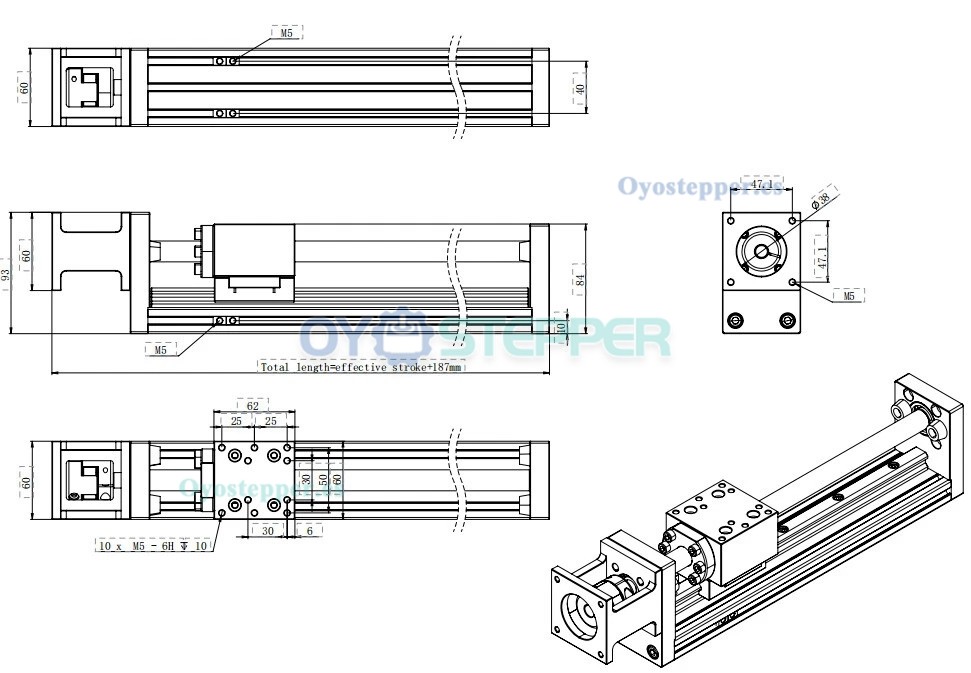

Parámetros:

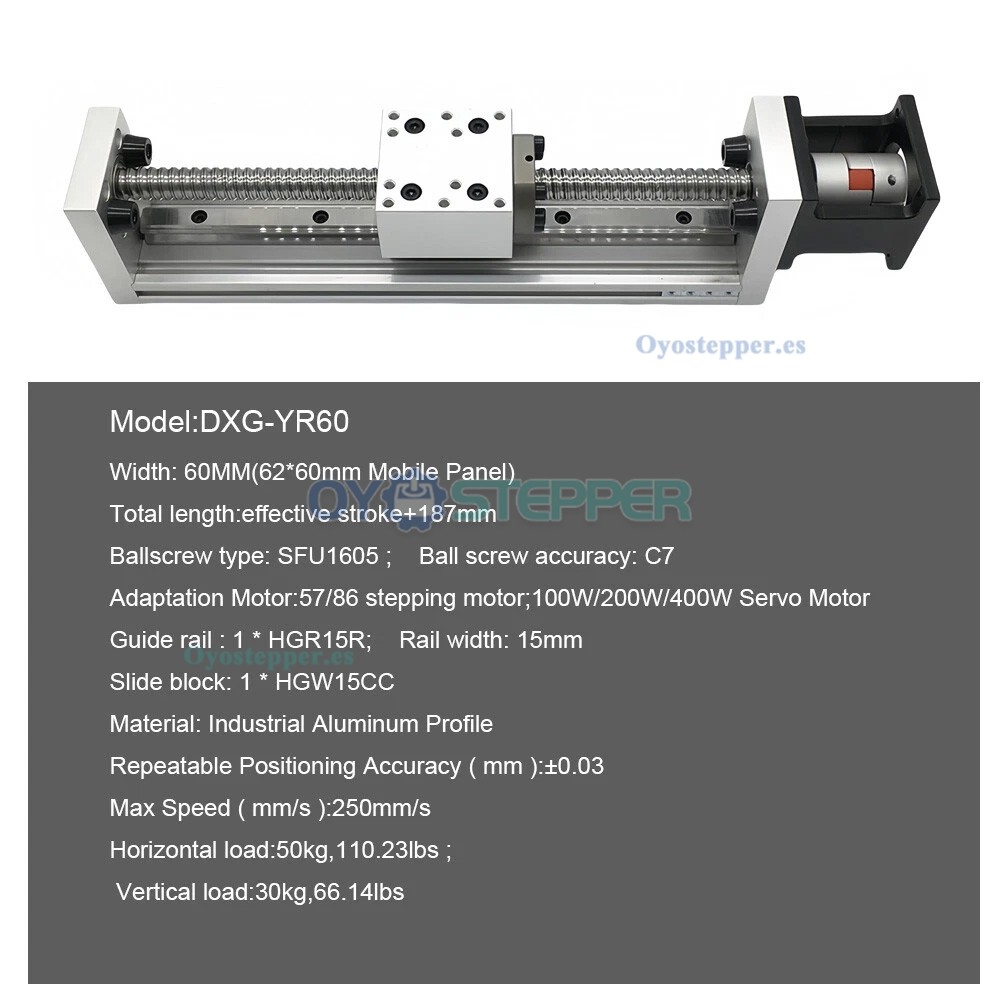

Modelo: DXG-YR60

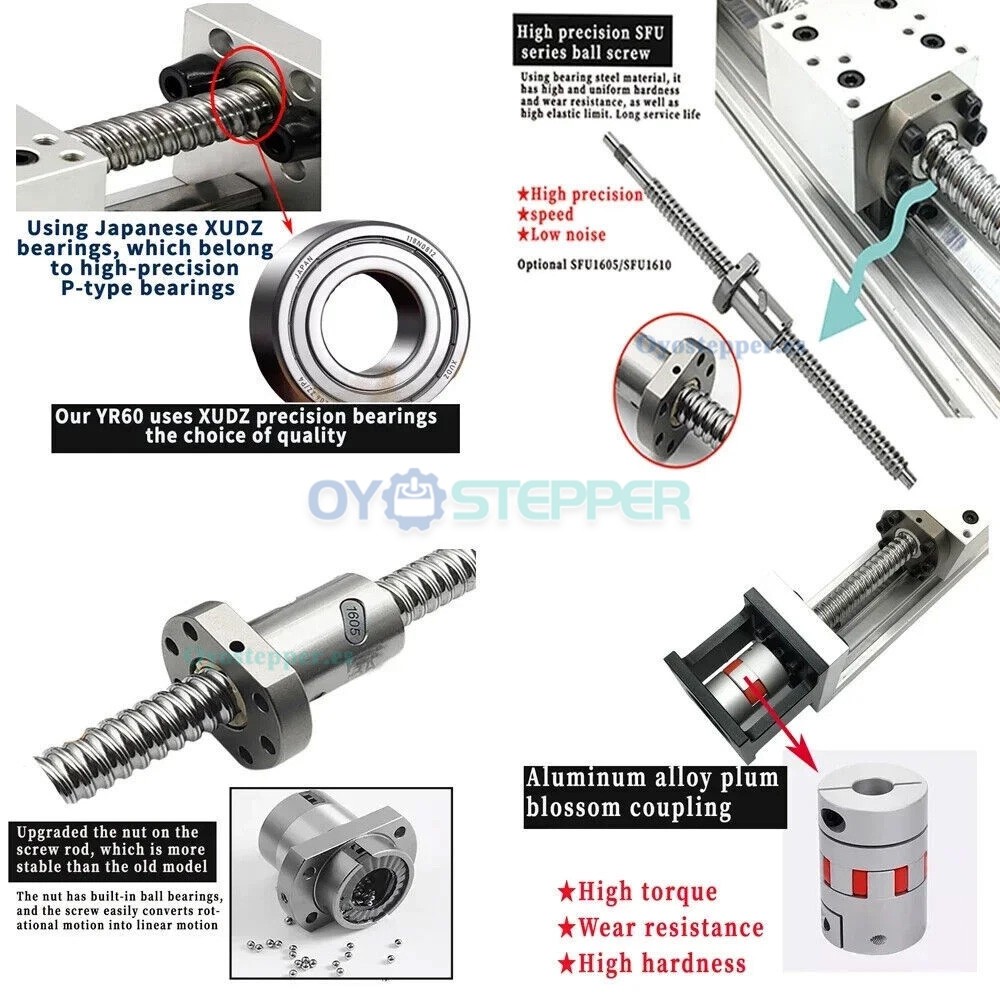

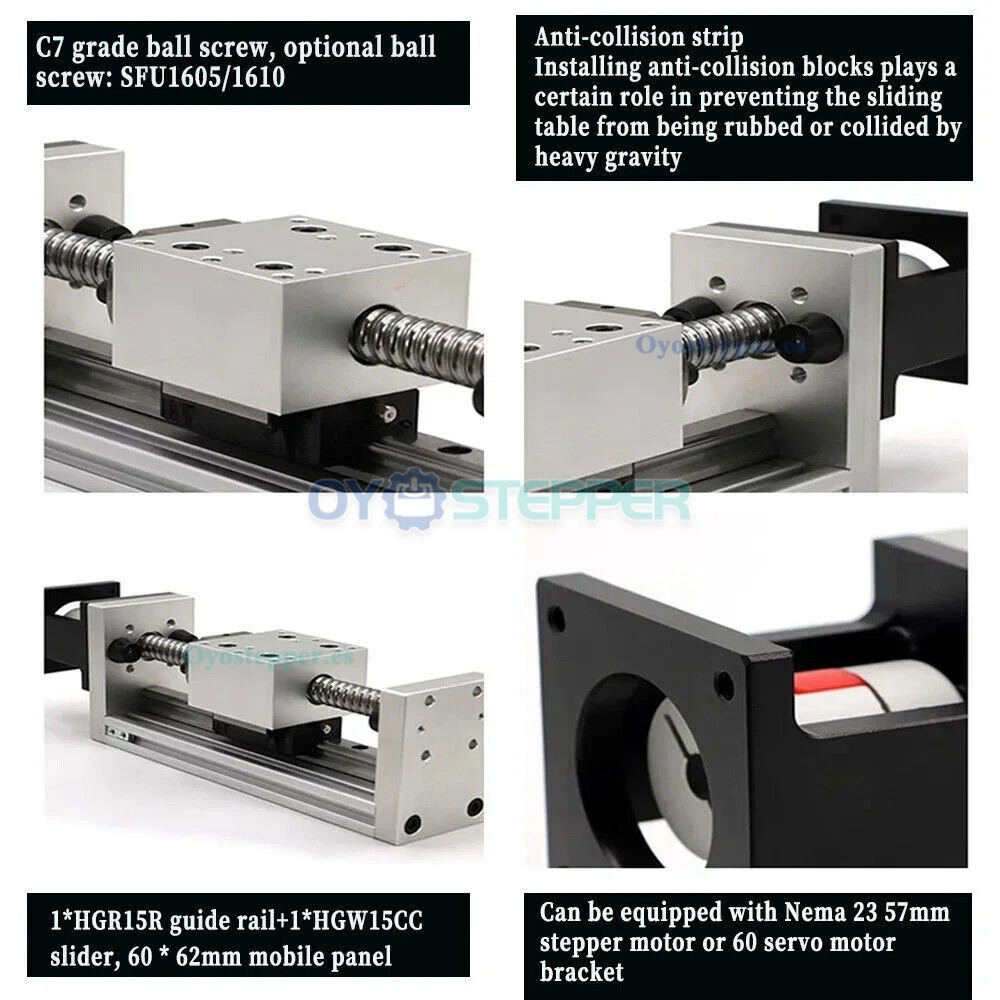

Tipo de husillo: SFU1605 (diámetro 16 mm, paso 5 mm)
Precisión del husillo: Grado C7
Carrera efectiva: 100–300 mm opcional
Longitud total: Carrera + 187 mm
Panel móvil: 60 × 62 mm
Ancho del deslizador: 60 mm
Tipo de guía: HGR15R, tipo de corredera: HGW15CC
Carga horizontal: 60 kg máx.
Carga vertical: 30 kg máx.
Precisión de posicionamiento repetido: ±0,02–0,03 mm

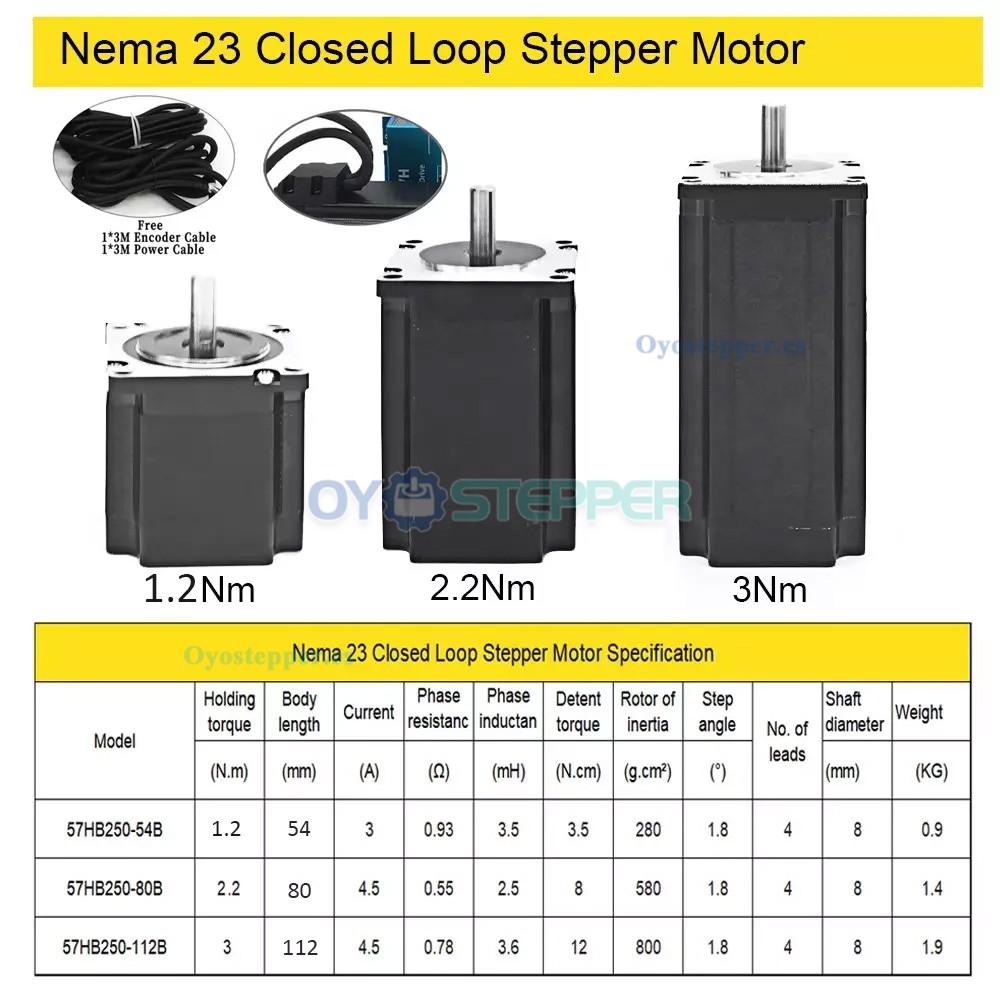

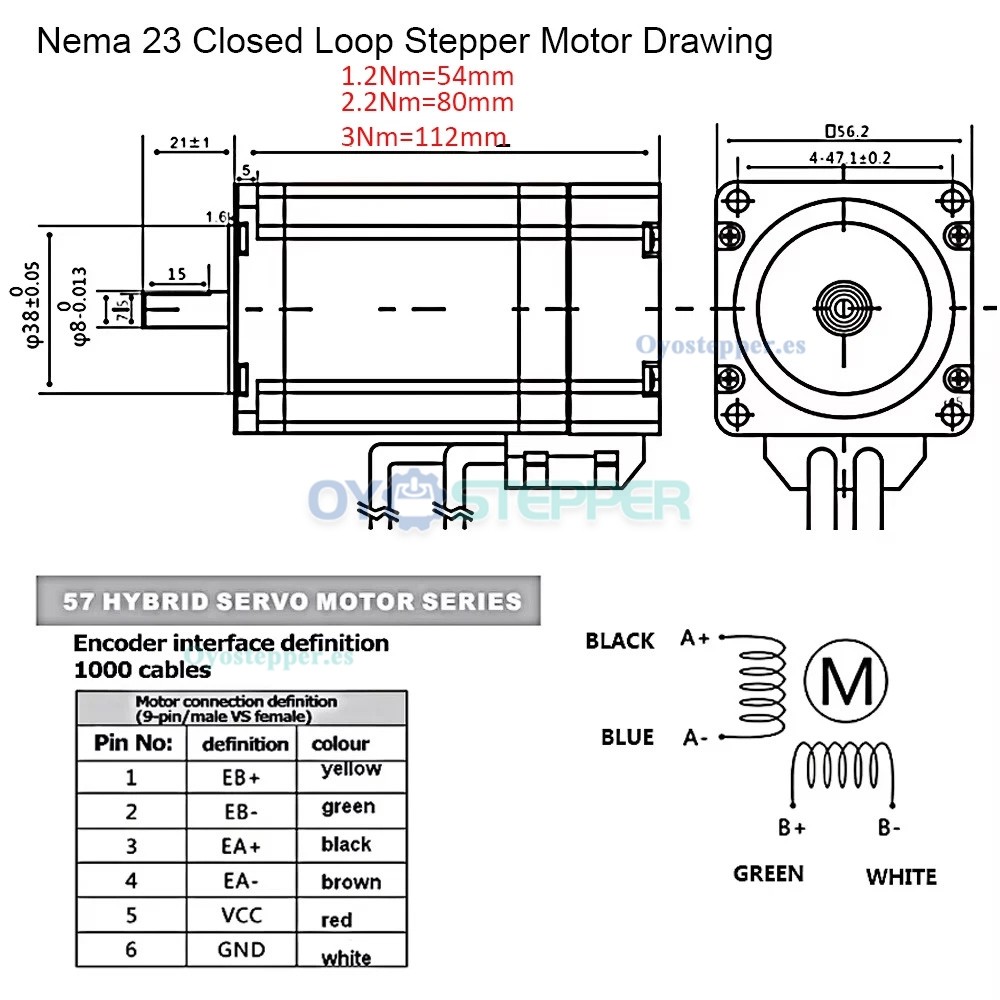

Soporte de motor: Paso a paso Nema 23 / servomotor de 60 mm
Material: Acero al carbono, acero para rodamientos, aleación de aluminio;

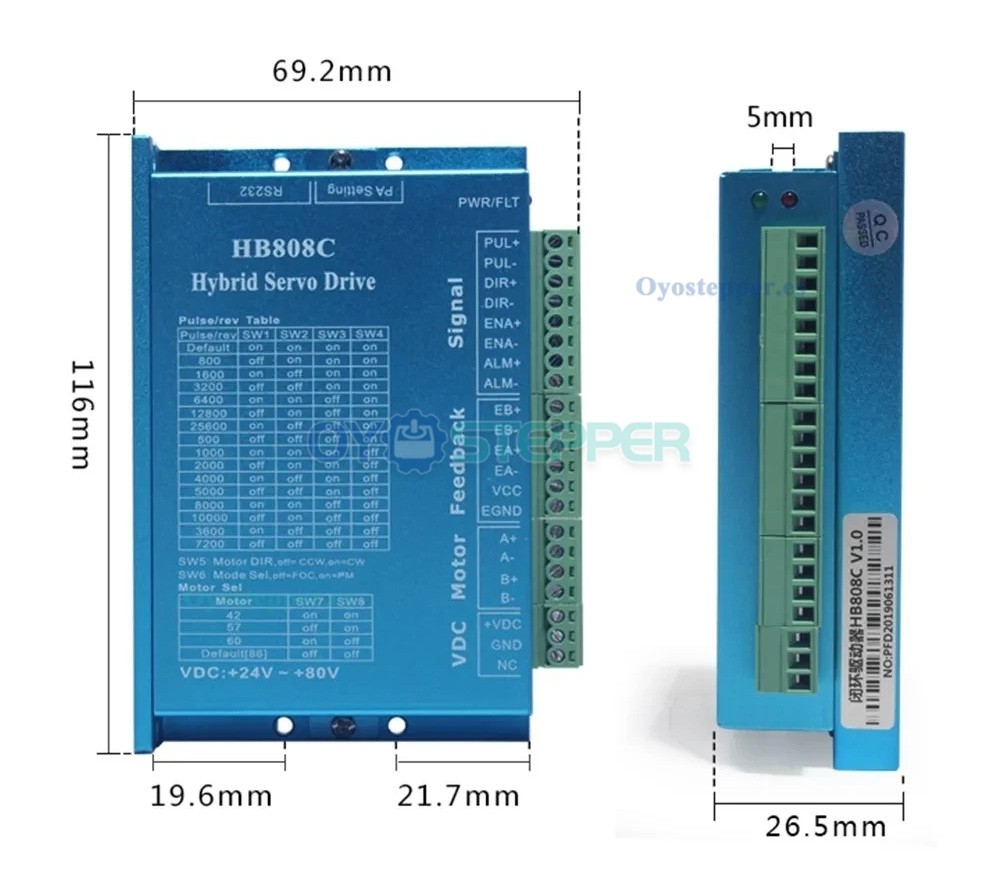

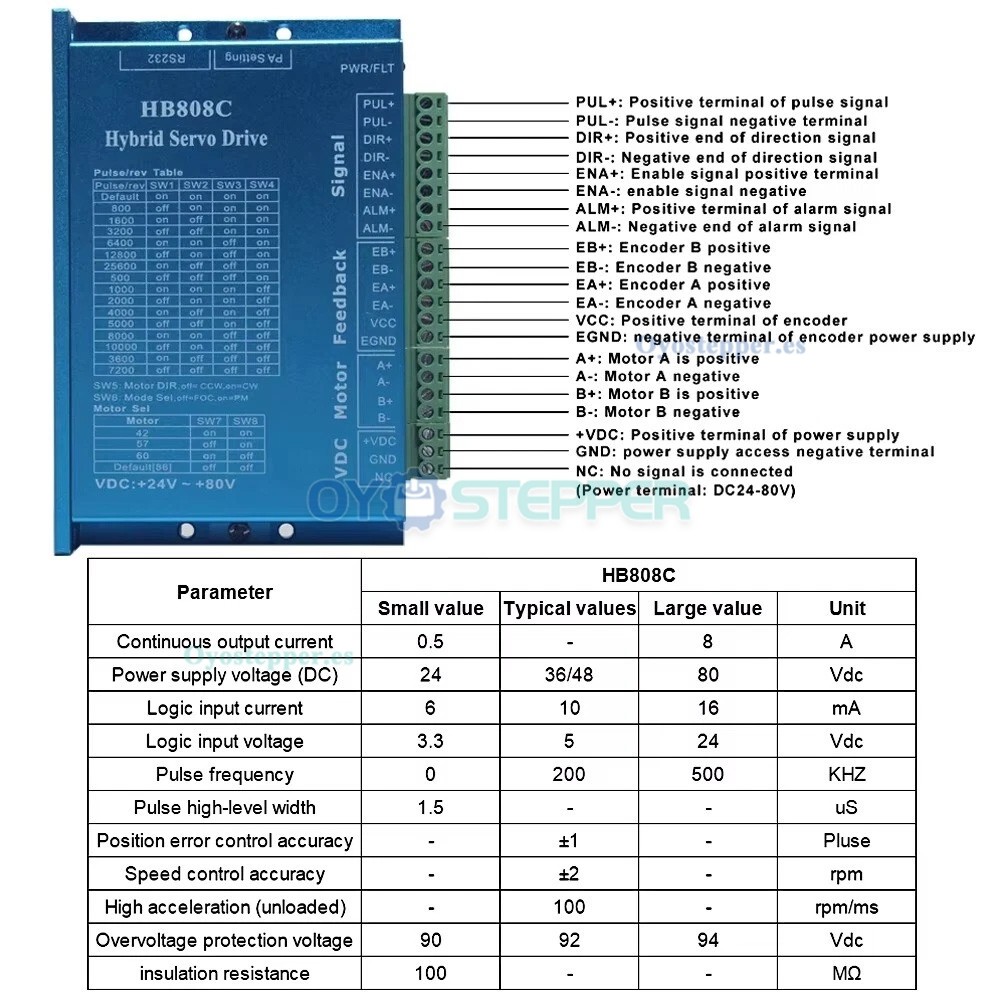

Especificaciones del controlador HB808C:
Modelo: HB808C
Tipo: Controlador de lazo cerrado con DSP
Corriente máxima de pico: 8 A
Frecuencia de respuesta a impulsos: 200 kHz
Controlador de micropasos: 200–51200 ppr
Tensión de entrada: CA 20–80 V / CC 30–110 V
Funciones de protección: Sobretensión, sobrecorriente, error de seguimiento, protección contra sobrecarga
Entrada de señal: Compatible con modos PUL/DIR y CW/CCW (diferencial)
Señal compatible: 5–24 V (no requiere resistencia)
Tipo de refrigeración: Refrigerado por aire
Corriente de señal lógica: 7–16 mA;
