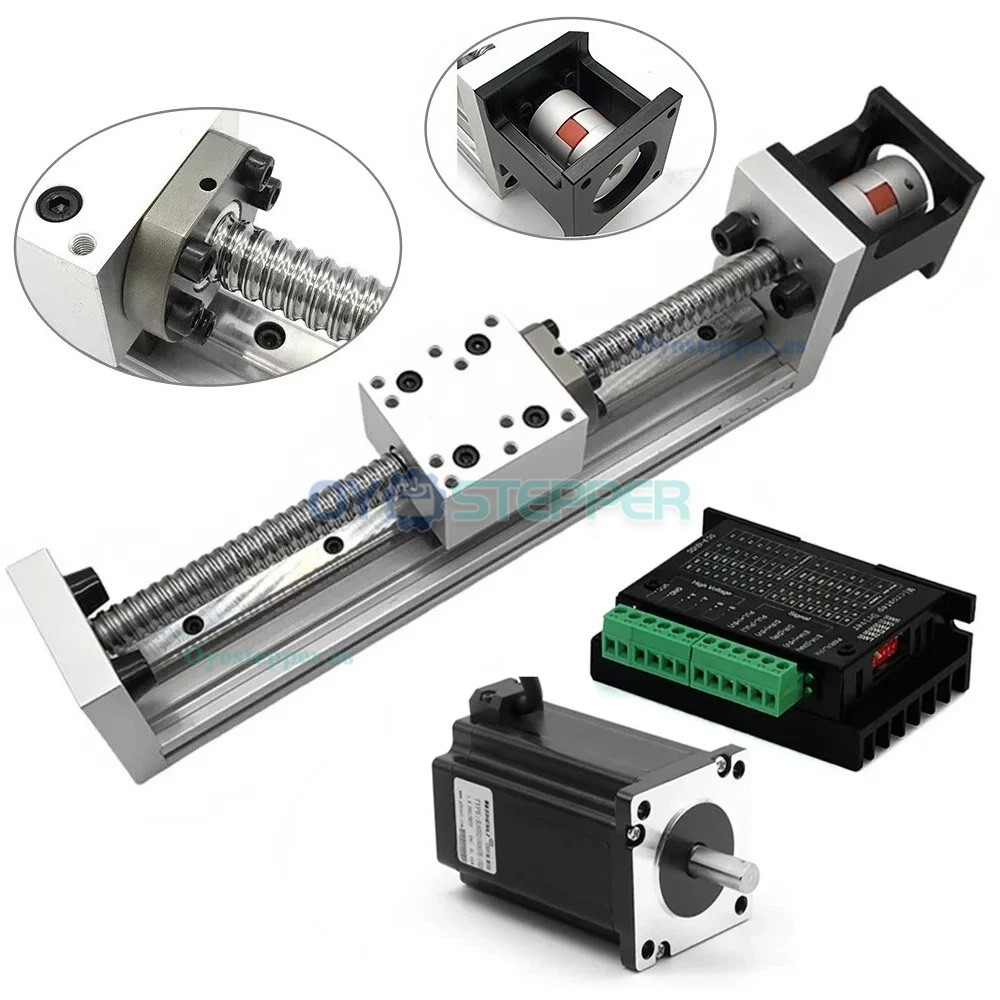

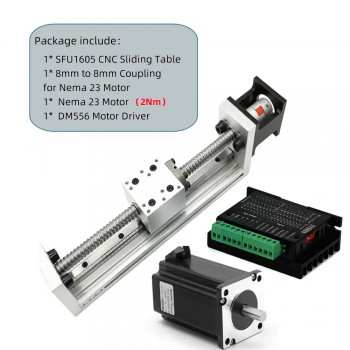

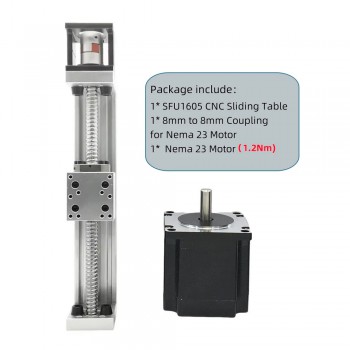

Módulo Lineal Mini con Husillo a Bolas y Mesa con Kit Motor Paso a Paso Nema 23 (1.2/2/3 Nm) y Controlador DM556

Módulo Lineal Mini con Husillo a Bolas y Mesa con Kit Motor Paso a Paso Nema 23 (1.2/2/3 Nm) y Controlador DM556

Características:

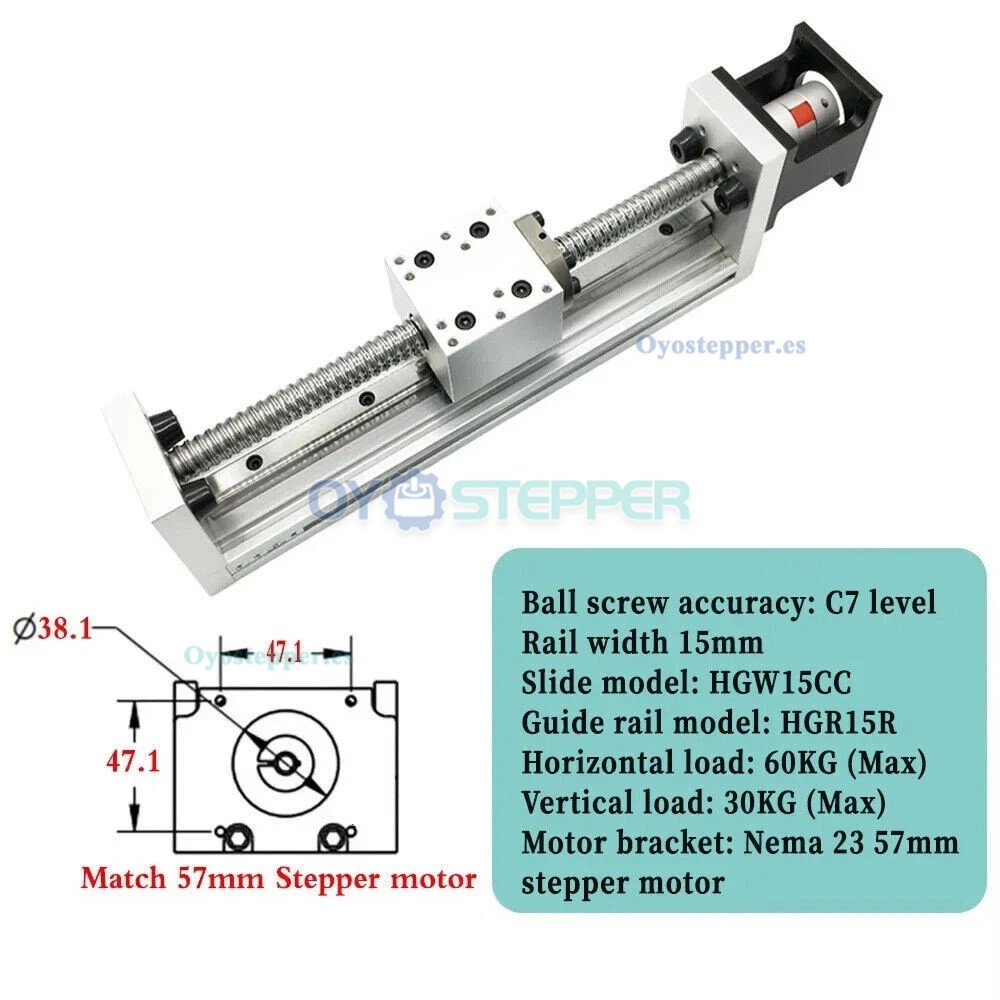

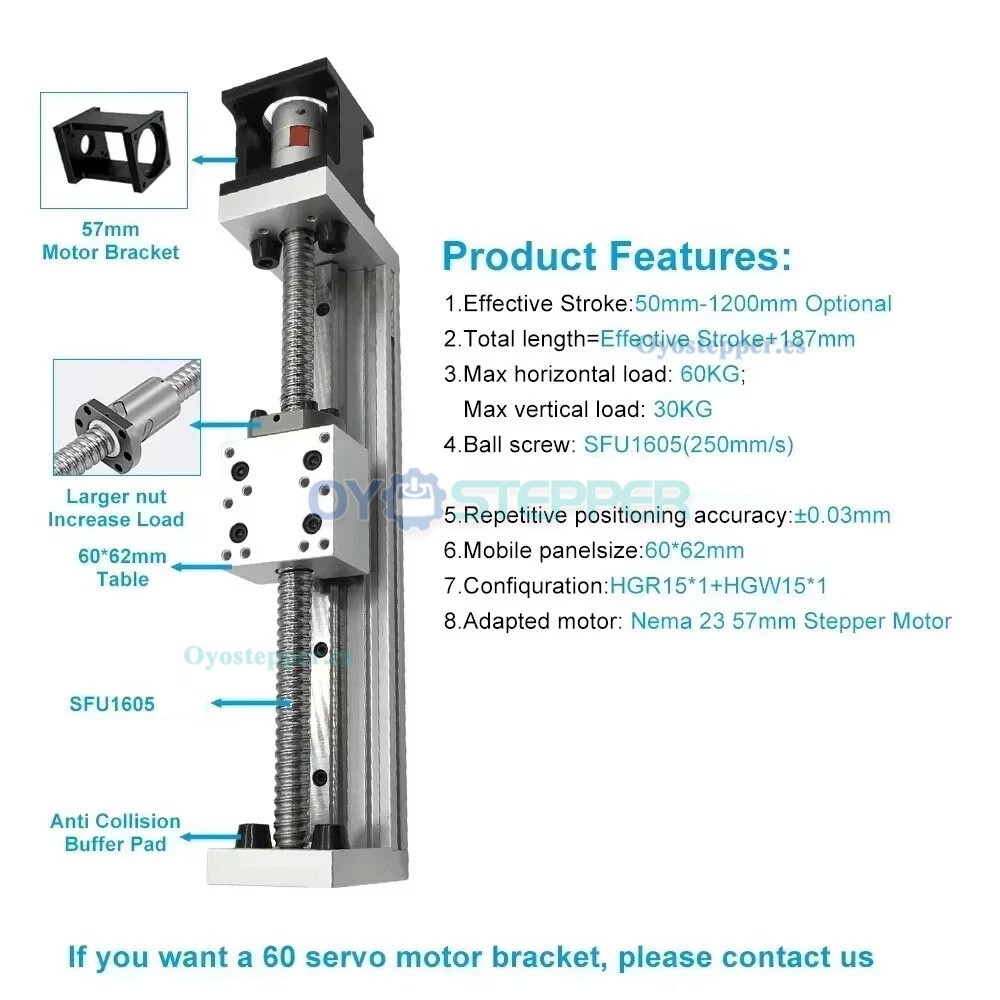

La mesa tiene una capacidad de carga declarada de 60 kg en orientación horizontal y 30 kg en orientación vertical. Cuenta con un husillo de bolas SFU1605 grado C7 con paso de 5 mm. La precisión de posicionamiento repetido se indica como ±0,03 mm. El conjunto incluye guías lineales HGR15R y correderas HGW15CC. Integración del motor: la base tiene orificios pretaladrados para motores paso a paso Nema 23. El diseño tiene un ancho de 60 mm. La placa base está fabricada en aleación de aluminio. Se incluye un acoplamiento tipo pluma.

Parámetros:

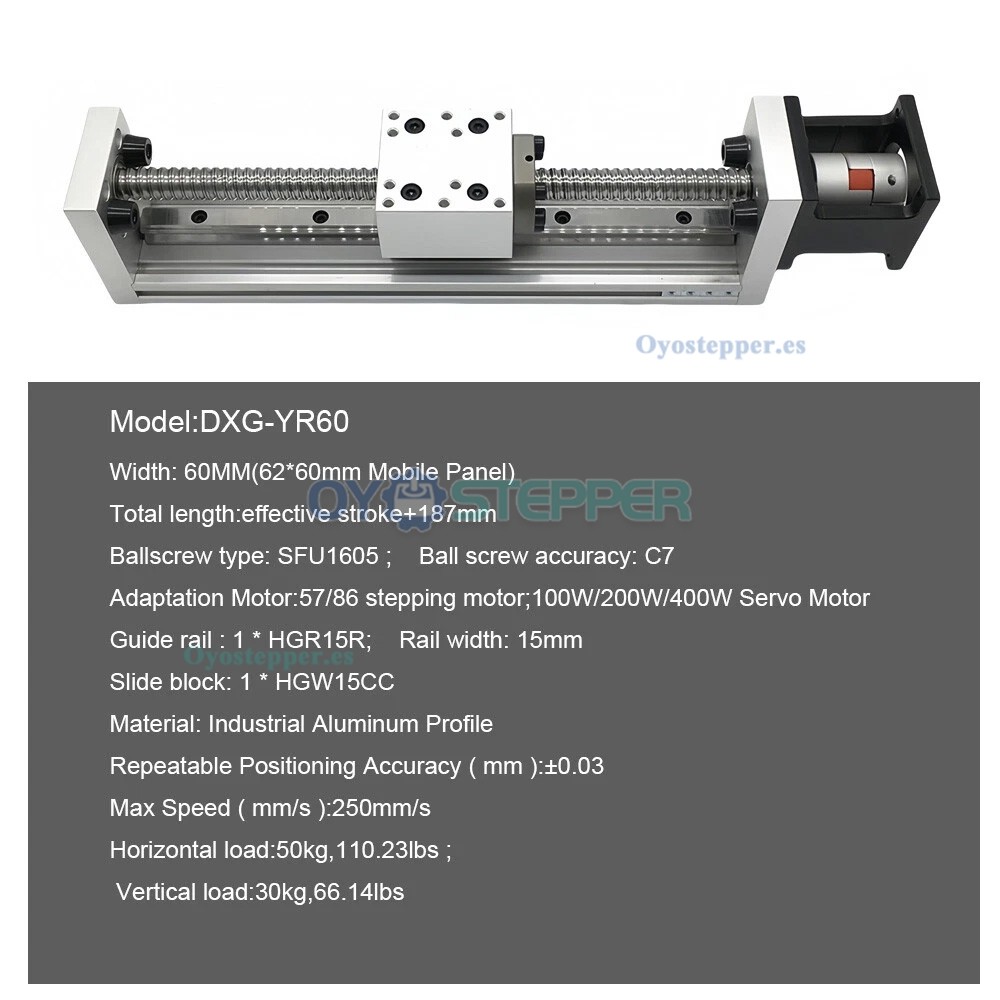

Modelo: DXG‑YR60
Tipo de husillo: SFU1605 (Diámetro: 16 mm, Paso: 5 mm)
Precisión del husillo: Grado C7
Carrera efectiva: 100 mm – 300 mm (Opcional)
Longitud total: Carrera efectiva + 187 mm
Tamaño del panel móvil: 60 mm × 62 mm
Ancho del deslizador: 60 mm
Diámetro de guía: 15 mm
Tipo de guía: HGR15R
Tipo de corredera: HGW15CC
Carga horizontal: 60 kg
Carga vertical: 30 kg
Precisión de posicionamiento repetido: 0,02‑0,03 mm

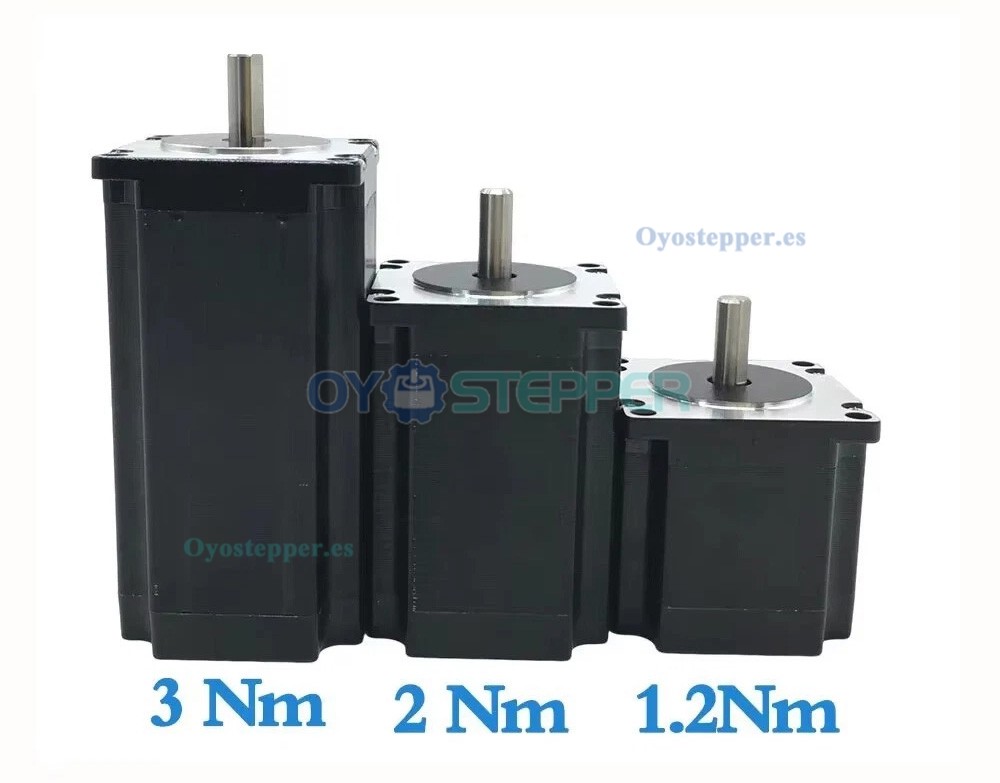

Soporte de motor admitido: Motor paso a paso Nema 23; servomotor serie 60 mm
Material del husillo y riel lineal: Acero al carbono, acero para rodamientos
Material de la placa base: Aleación de aluminio;

Aplicaciones:
Esta mesa deslizante puede utilizarse en áreas como maquinaria CNC, sistemas de automatización industrial, impresoras 3D, equipos de envasado, bancos de soldadura y proyectos DIY.

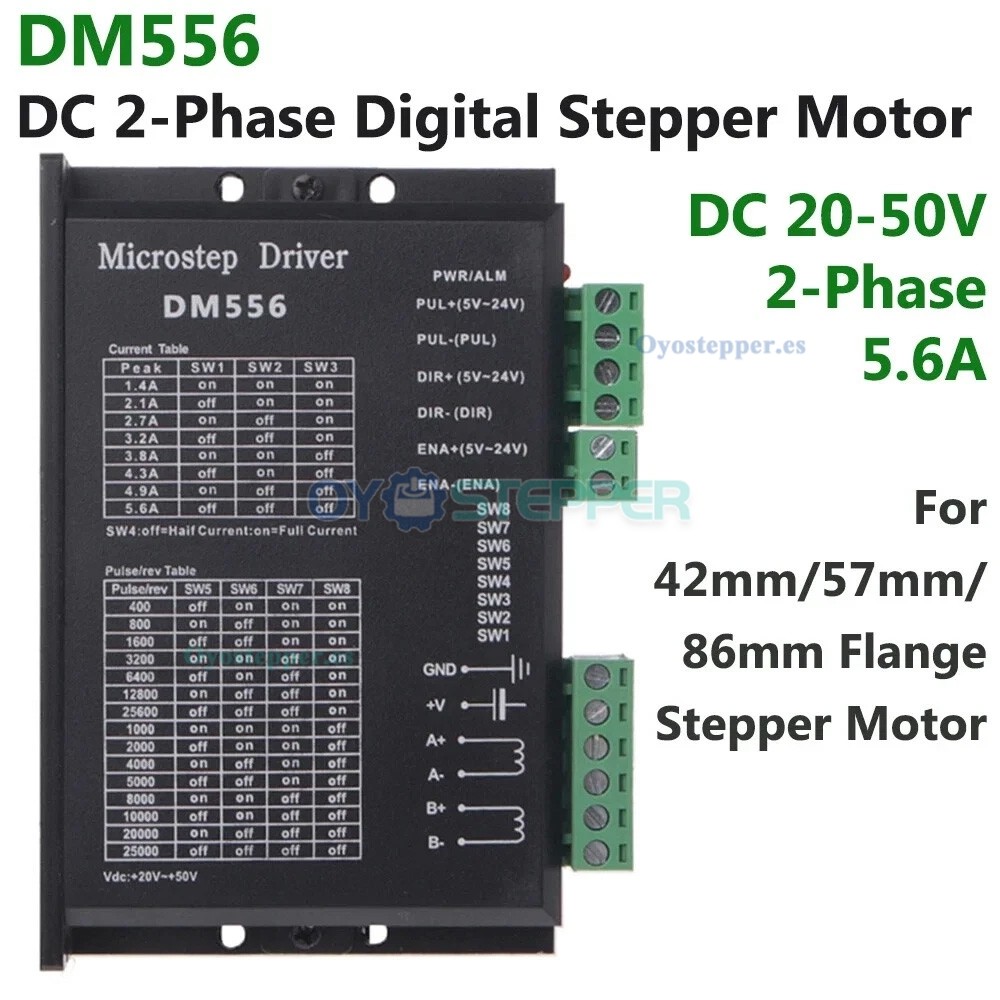

Parámetros del controlador de motor DM556:
Modelo: DM556
Motor adaptado: Motor paso a paso con brida de 42 mm/57 mm/86 mm
Tensión de entrada: CC 20‑50 V
Corriente de salida: 1,0‑5,6 A, 8 niveles ajustables, resolución 0,5 A
Método de control: Accionamiento PWM bipolar de corriente constante
Frecuencia de respuesta a pulsos: 200 kHz (máx.)
Resistencia de aislamiento: 500 MΩ
Resistencia dieléctrica: 500 V/min

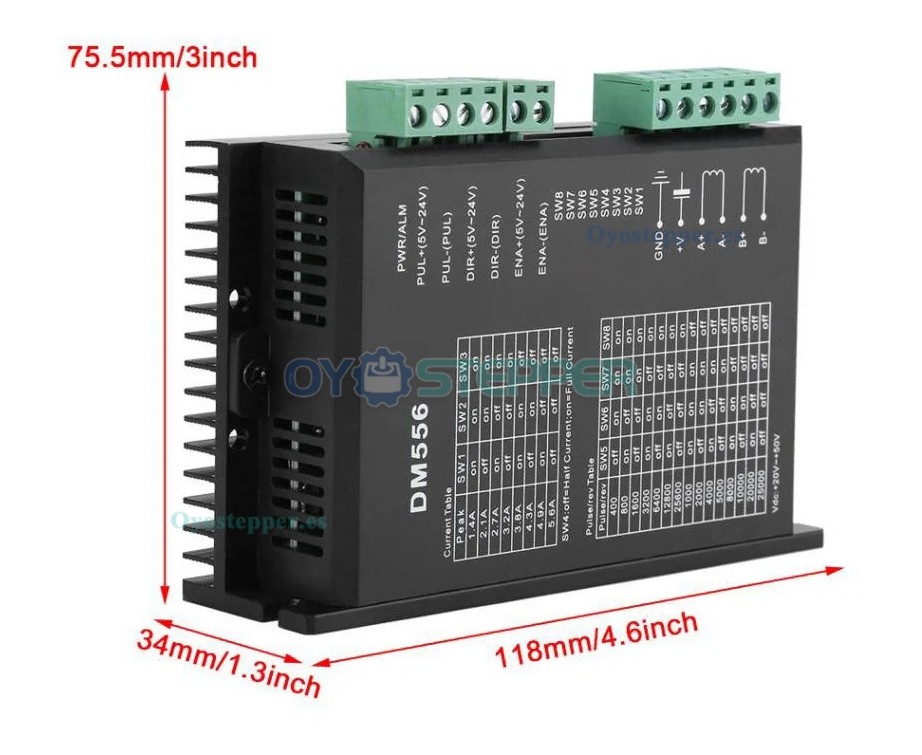

Dimensiones: 118 × 75,5 × 34 mm / 4,6 × 3,0 × 1,3 in
Peso: Aprox. 270 g / 9,5 oz
Método de refrigeración: Natural o por aire forzado
Temperatura de funcionamiento: ‑5 °C a +50 °C;
