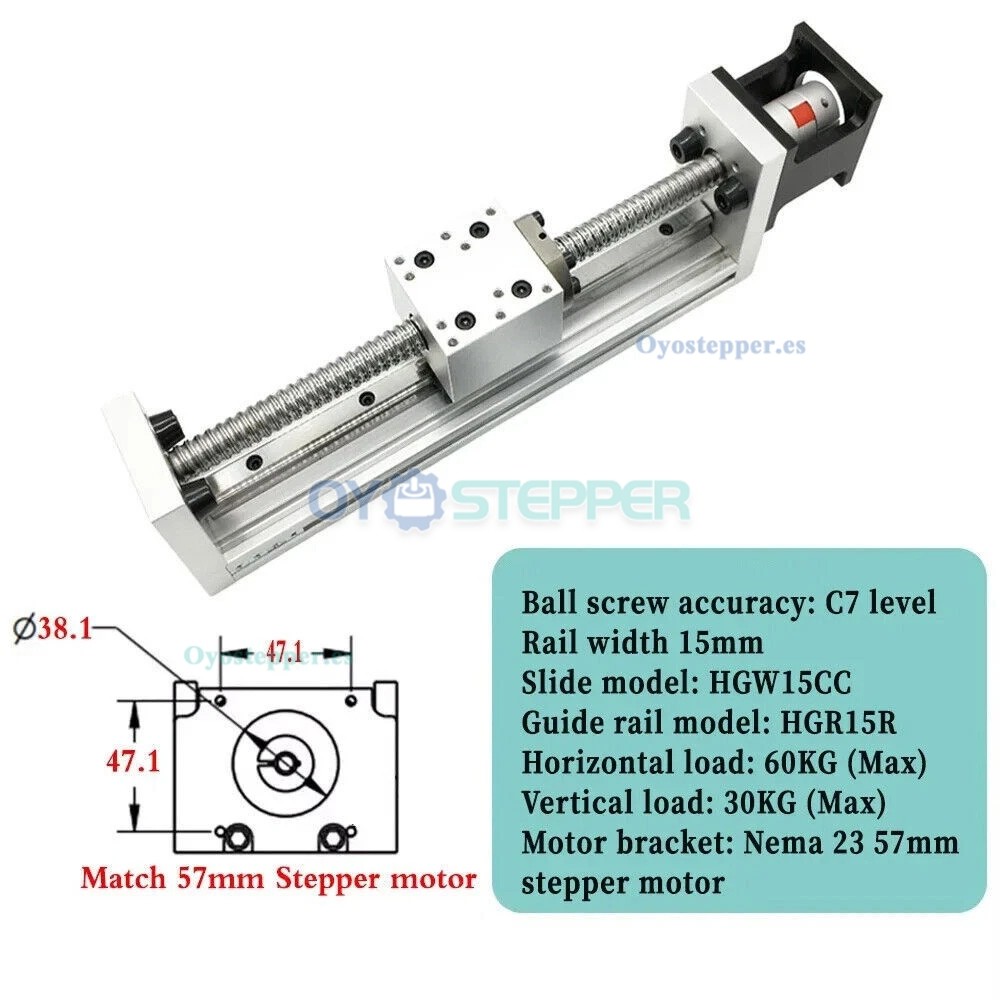

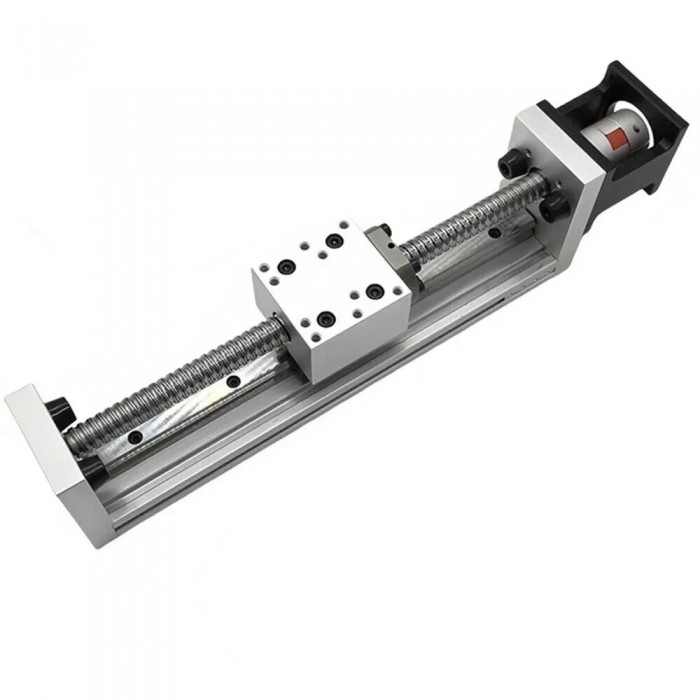

Módulo Lineal CNC con Guía Lineal, Husillo a Bolas y Mesa Deslizante, Carrera 100-300mm

Módulo Lineal CNC con Guía Lineal, Husillo a Bolas y Mesa Deslizante, Carrera 100-300mm

Características:

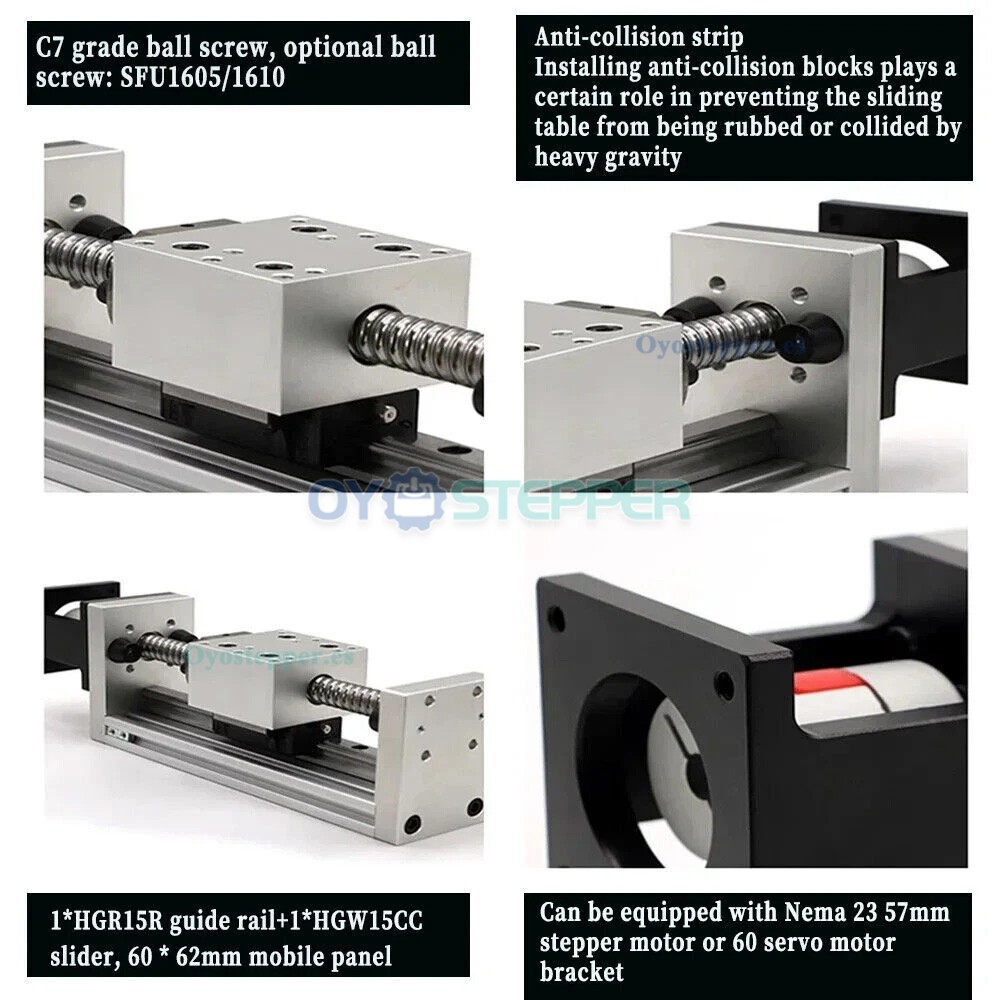

La mesa tiene una capacidad de carga declarada de 60 kg en orientación horizontal y 30 kg en orientación vertical. Cuenta con un husillo de bolas SFU1605 grado C7 con paso de 5 mm. La precisión de posicionamiento repetido se indica como ±0,03 mm. El conjunto incluye guías lineales HGR15R y correderas HGW15CC. Integración del motor: la base tiene orificios pretaladrados para motores paso a paso Nema 23. El diseño tiene un ancho de 60 mm. La placa base está fabricada en aleación de aluminio. Se incluye un acoplamiento tipo pluma.

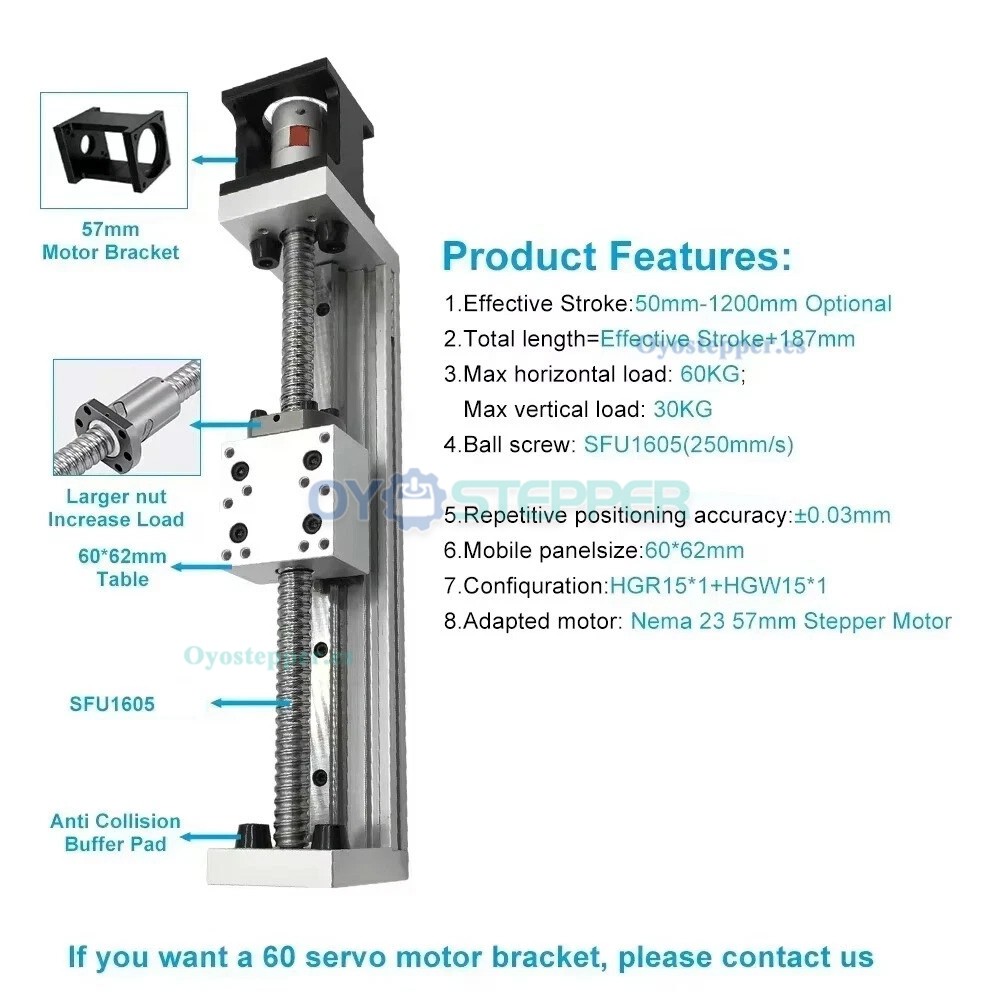

Parámetros:

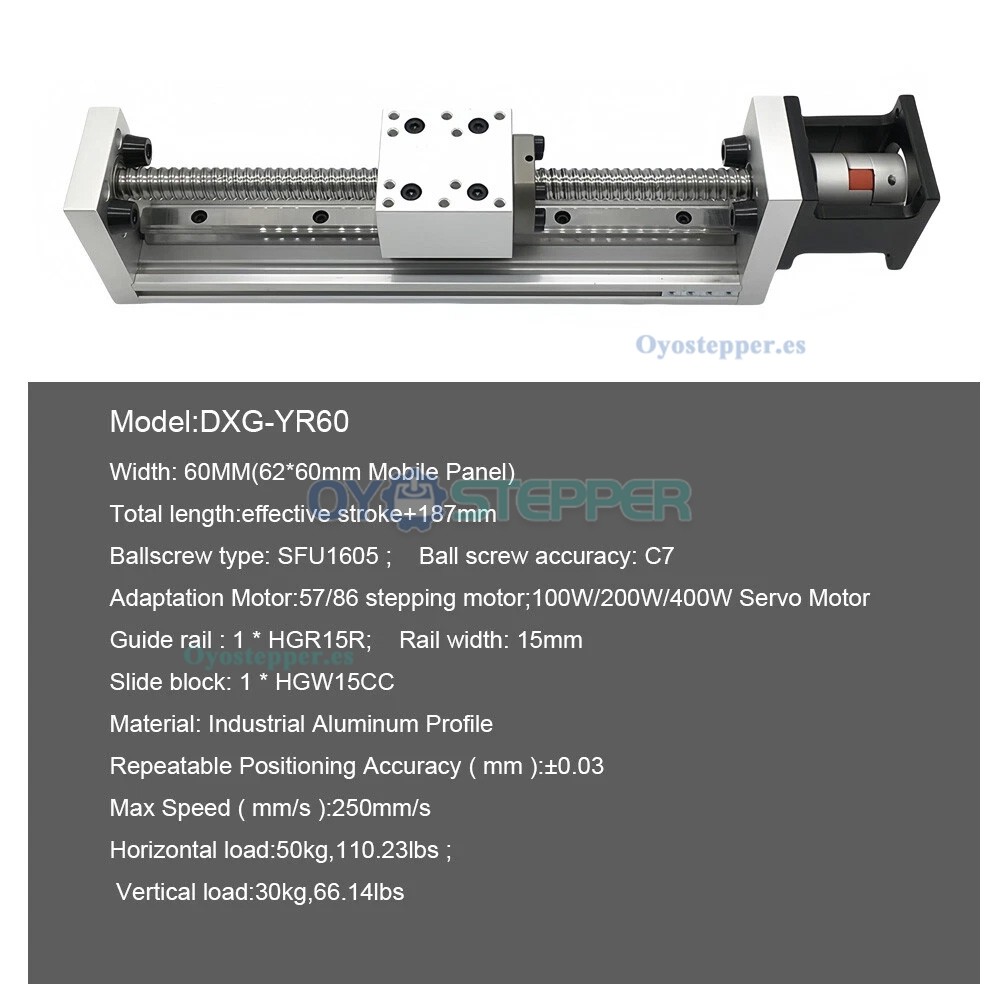

Modelo: DXG‑YR60

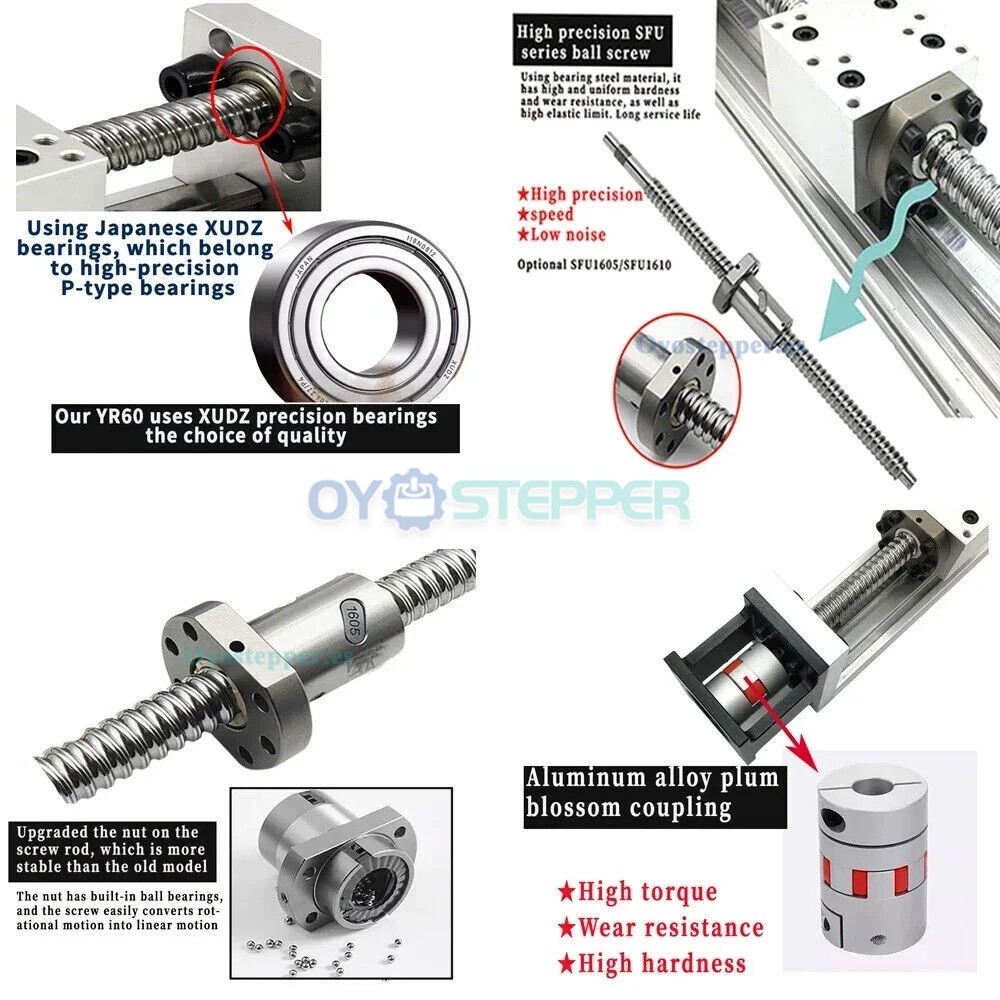

Tipo de husillo: SFU1605 (Diámetro: 16 mm, Paso: 5 mm)
Precisión del husillo: Grado C7
Carrera efectiva: 100 mm – 300 mm (Opcional)
Longitud total: Carrera efectiva + 187 mm
Tamaño del panel móvil: 60 mm × 62 mm
Ancho del deslizador: 60 mm
Diámetro de guía: 15 mm
Tipo de guía: HGR15R
Tipo de corredera: HGW15CC
Carga horizontal: 60 kg
Carga vertical: 30 kg
Precisión de posicionamiento repetido: 0,02‑0,03 mm
Soporte de motor admitido: Motor paso a paso Nema 23; servomotor serie 60 mm
Material del husillo y riel lineal: Acero al carbono, acero para rodamientos
Material de la placa base: Aleación de aluminio.

Aplicaciones:
Esta mesa deslizante puede utilizarse en áreas como maquinaria CNC, sistemas de automatización industrial, impresoras 3D, equipos de envasado, bancos de soldadura y proyectos DIY.

Contenido del paquete:
1 × Mesa deslizante CNC SFU1605
1 × Acoplamiento de 8 mm a 8 mm para motor Nema 23
