Módulo de Guía Lineal CNC QMF40 con Husillo a Bolas Totalmente Sellado con Motor Paso a Paso y Controlador
Módulo de Guía Lineal CNC QMF40 con Husillo a Bolas Totalmente Sellado con Motor Paso a Paso y Controlador

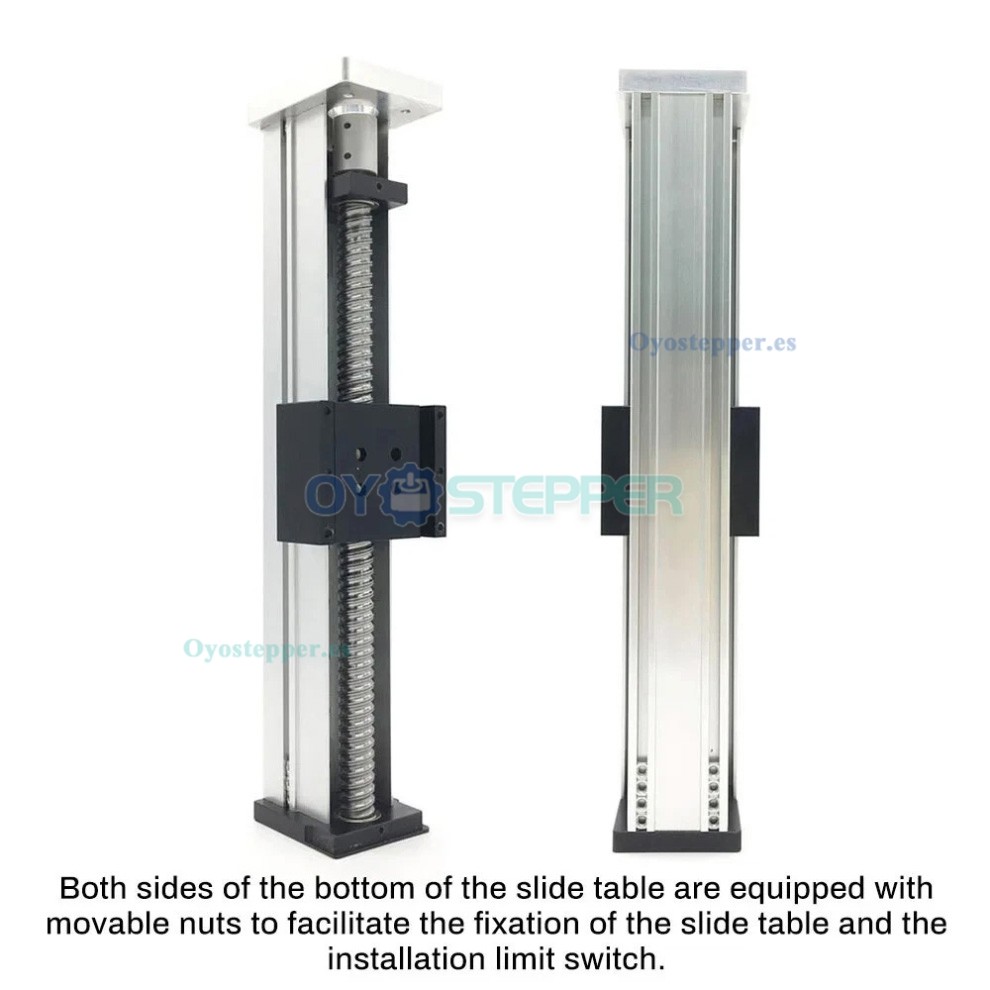

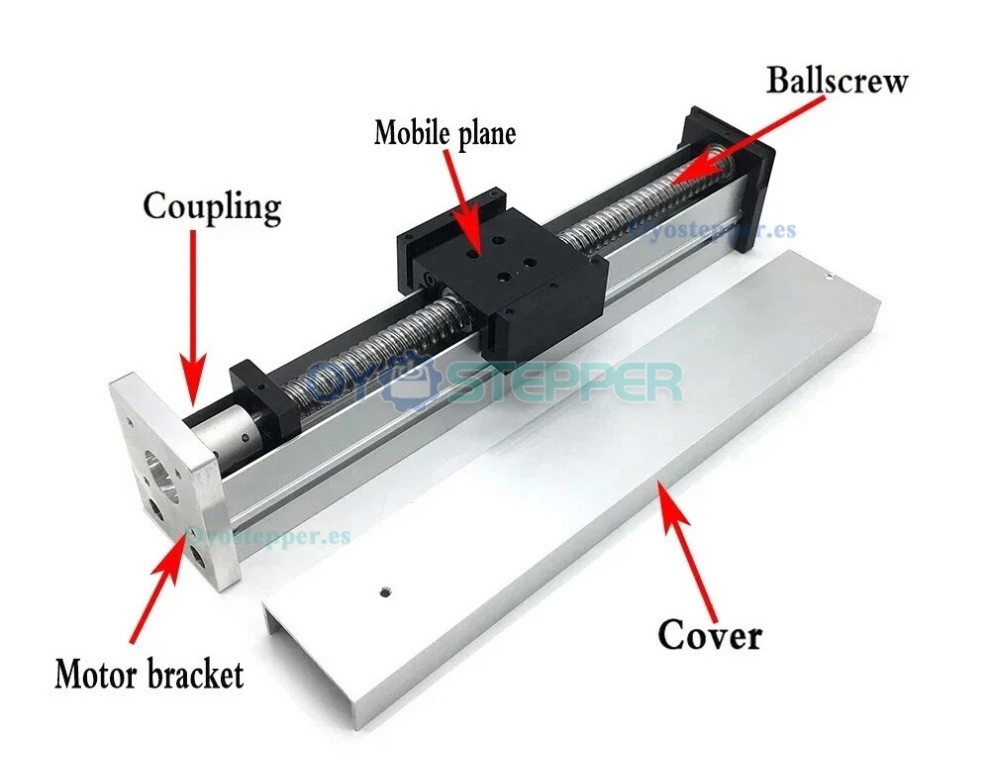

Sistema de Actuador Lineal Eléctrico:

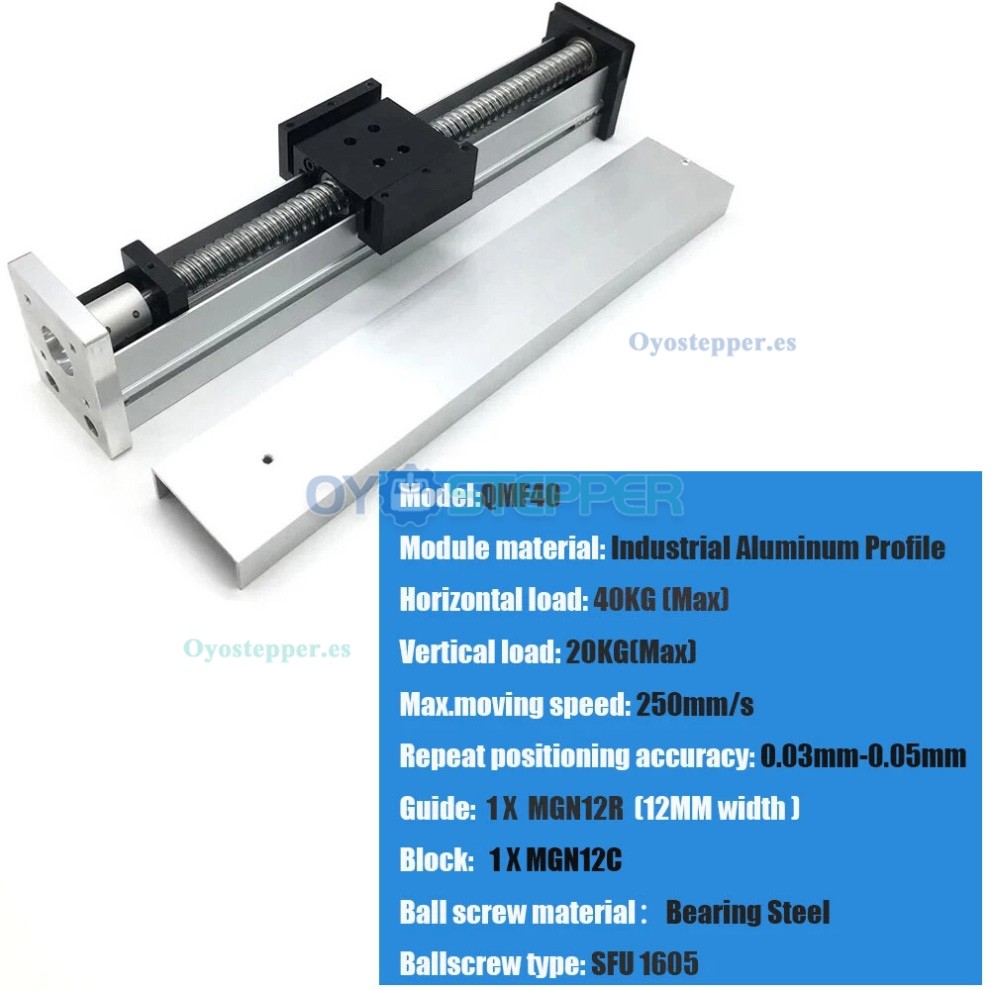

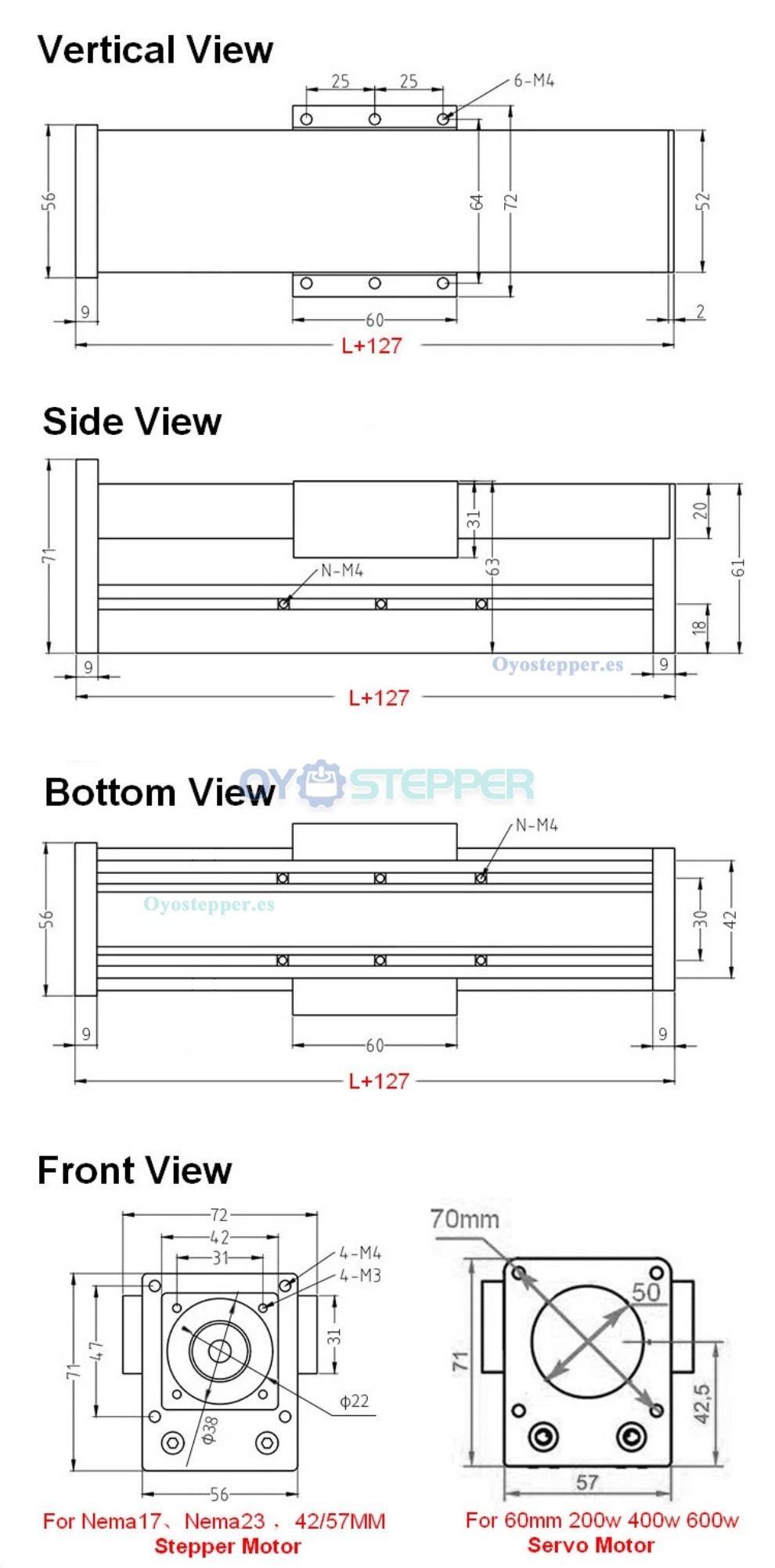

Modelo: QMF40
Material: Carcasa de aleación de aluminio y husillo de bolas de acero para rodamientos
Opciones de carrera: 100–500 mm
Capacidad de carga horizontal: 40 kg
Capacidad de carga vertical: 20 kg
Ancho del módulo: 42 mm
Precisión de posicionamiento repetido: 0,03–0,05 mm

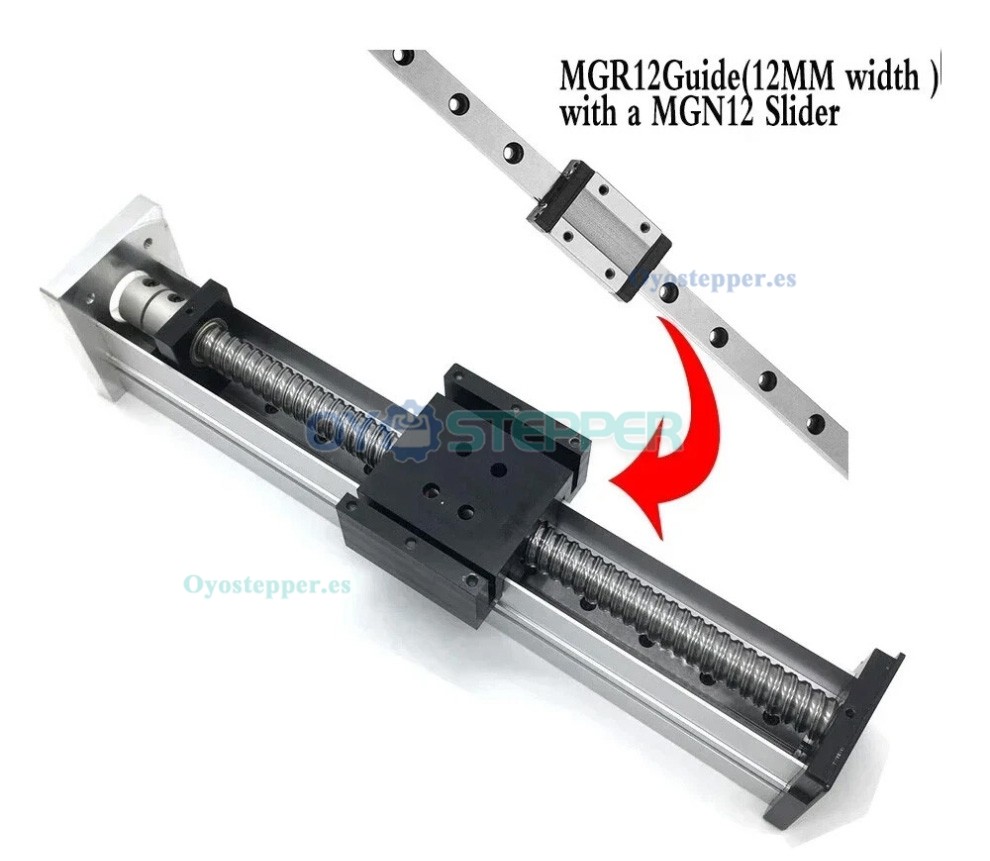

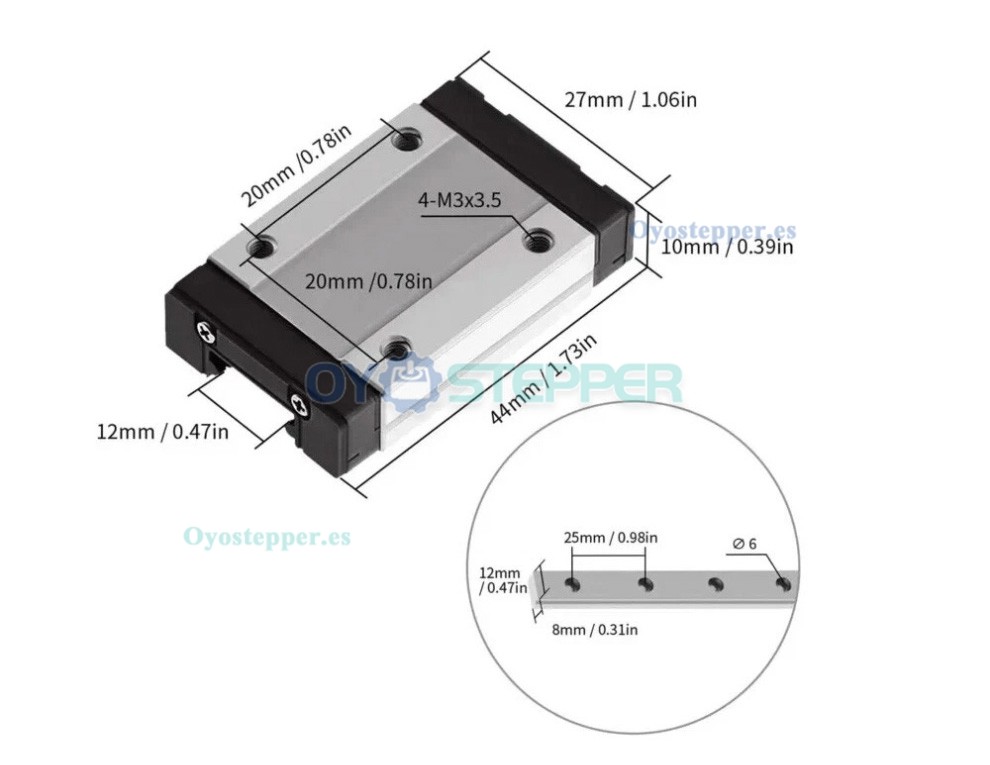

Guía: Riel MGN12R, bloque MGN12C
Tipo de husillo de bolas: 1605 (diámetro 16 mm, avance 5 mm), precisión C7
Velocidad máxima: 250 mm/s
Soporte de motor: Bracket para motor paso a paso de 57 mm
Nivel de ruido: inferior a 50 dB
Protección: Diseño con cubierta cerrada para resistencia a polvo, agua y corrosión;
Aplicaciones:
Sistemas automotrices, mobiliario, dispositivos médicos, equipos industriales y agrícolas.
Usos típicos: Reclinables, sillas de ruedas eléctricas, camas de hospital, mesas de masaje, sofás eléctricos.

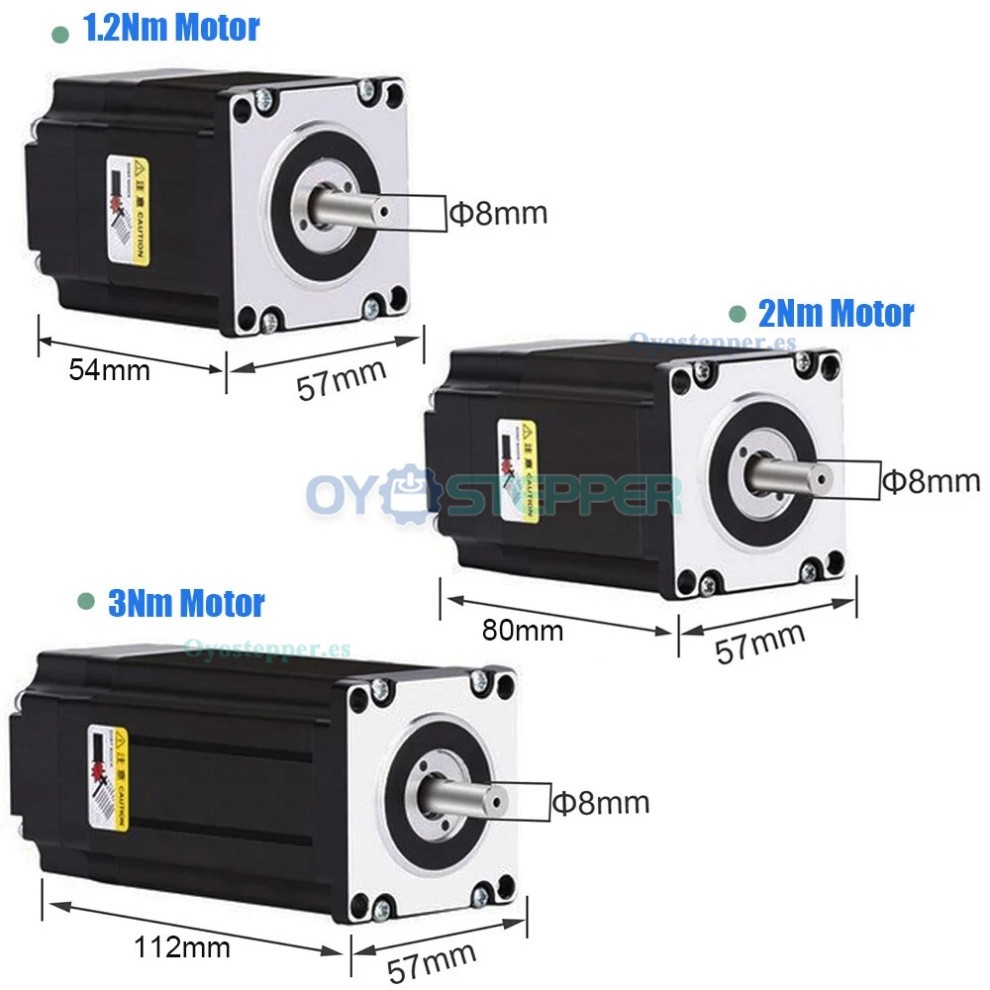

Motor Paso a Paso de Lazo Cerrado NEMA23:
Tamaño de brida: 57 mm (NEMA23)
Ángulo de paso: 1,8°
Fases: 2
Par de mantenimiento: 1,2 / 2,0 / 3,0 N·m
Longitud del motor: 56 / 80 / 112 mm
Velocidad nominal: 1000 rpm
Resolución del encoder: 1000 líneas
Resistencia: 0,4 / 0,7 / 0,8 Ω
Inductancia: 1,2 / 2 / 3,5 mH
Clase de aislamiento: B
Motor Specifications
| Modelo | Par de retención | Ángulo de paso | Longitud del cuerpo (L) | Corriente | Resistencia | Inductancia | Par de posicionamiento | Momento de inercia | Número de cables |
|---|---|---|---|---|---|---|---|---|---|
| 57HB250-54B | 1.5 N·m | 1.8° | 56 mm | 4.2 A | 0.4 Ω | 1.2 mH | 3.5 N·cm | 280 g·cm² | 4 |
| 57HB250-80B | 2.2 N·m | 1.8° | 80 mm | 4.2 A | 0.7 Ω | 2.0 mH | 7.0 N·cm | 500 g·cm² | 4 |
| 57HB250-110B | 3.0 N·m | 1.8° | 112 mm | 4.2 A | 0.8 Ω | 3.5 mH | 12 N·cm | 800 g·cm² | 4 |

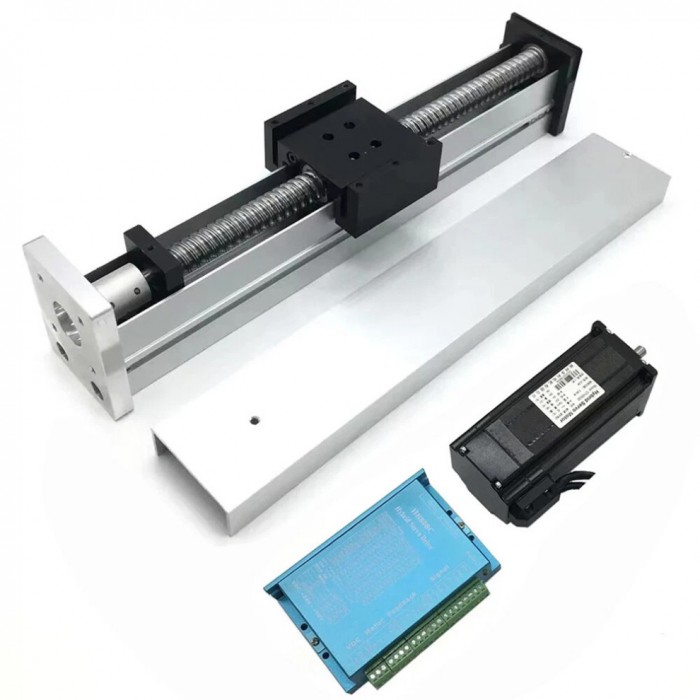

El paquete incluye:
1 mesa deslizante
1 acoplamiento (orificio de 8 mm, para soporte de motor de 57 mm)
1 motor paso a paso de bucle cerrado NEMA23 (1,2/2/3 Nm)
1 controlador HB808C
1 cable de codificador de 3 m
1 cable de alimentación de 3 m;

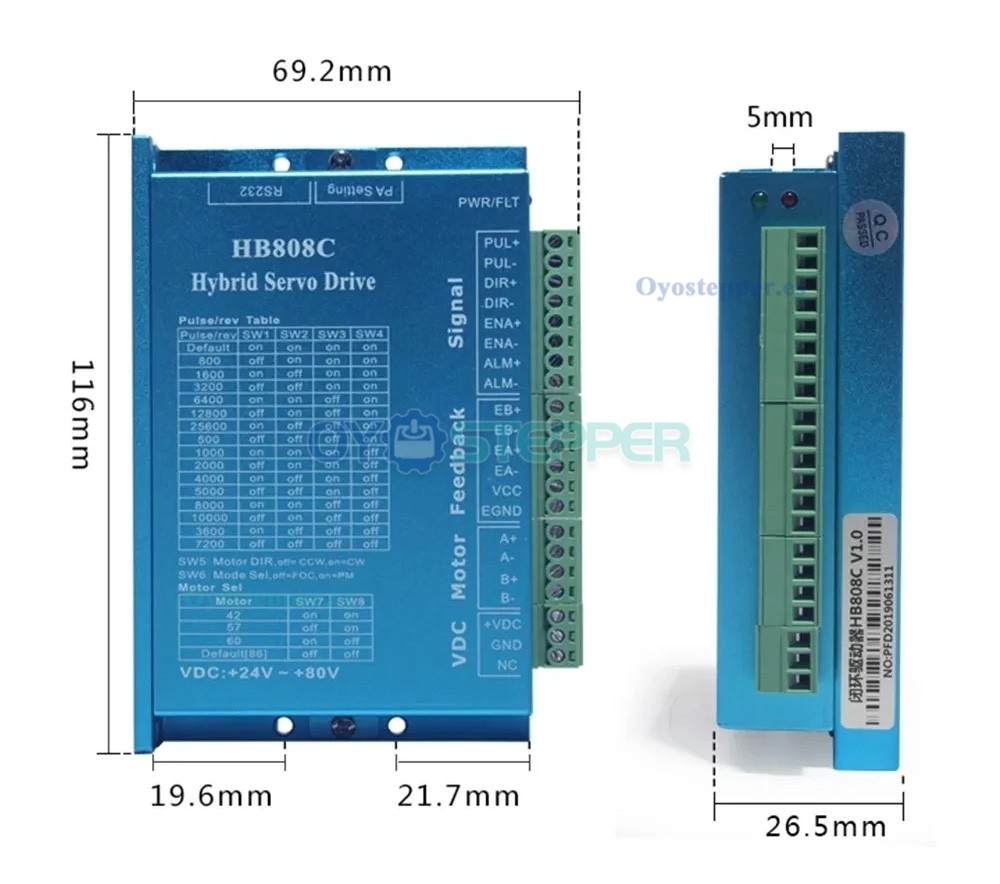

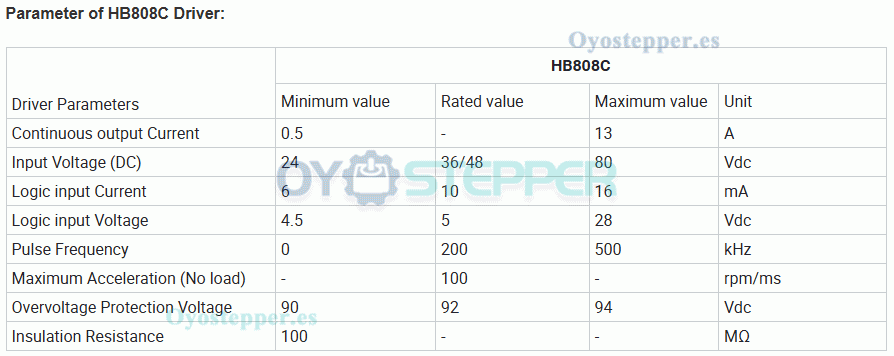

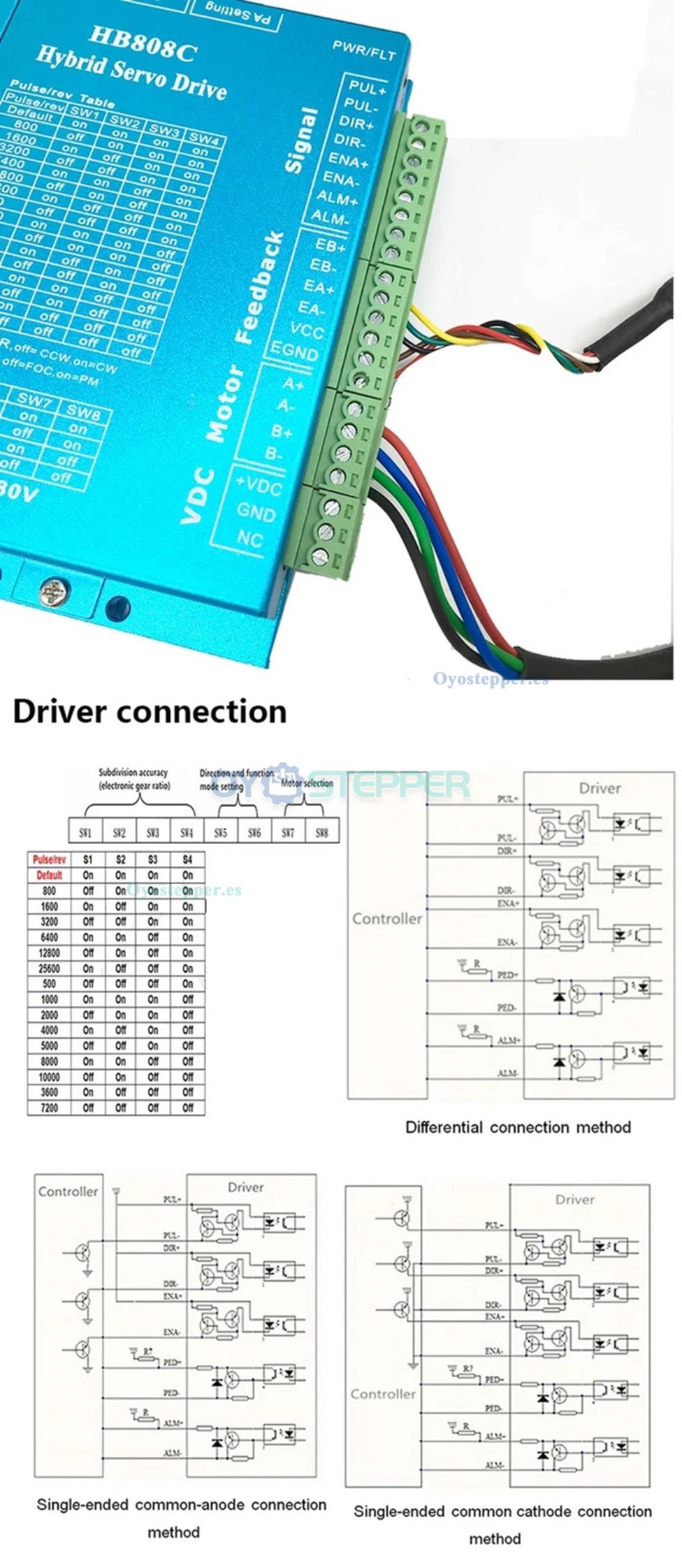

Especificaciones del controlador HB808C:
Modelo: HB808C
Tipo: Controlador paso a paso de bucle cerrado DSP
Corriente máxima de pico: 8 A
Frecuencia de respuesta al impulso: 200 kHz
Controlador de micropasos: 200~51200 ppr
Voltaje de entrada: 20~80 V CA/30-110 V CC
Funciones de protección: Sobretensión, sobrecorriente, error de seguimiento, sobrecorriente
Entrada de señal: Compatible con los modos PUL/DIR y CW/CCW (diferencia)
Compatible: Señal de 5 a 24 V (no necesita resistencia).
Tipo de refrigeración: Refrigeración por aire.
Corriente de la señal lógica: 7-16 mA.
