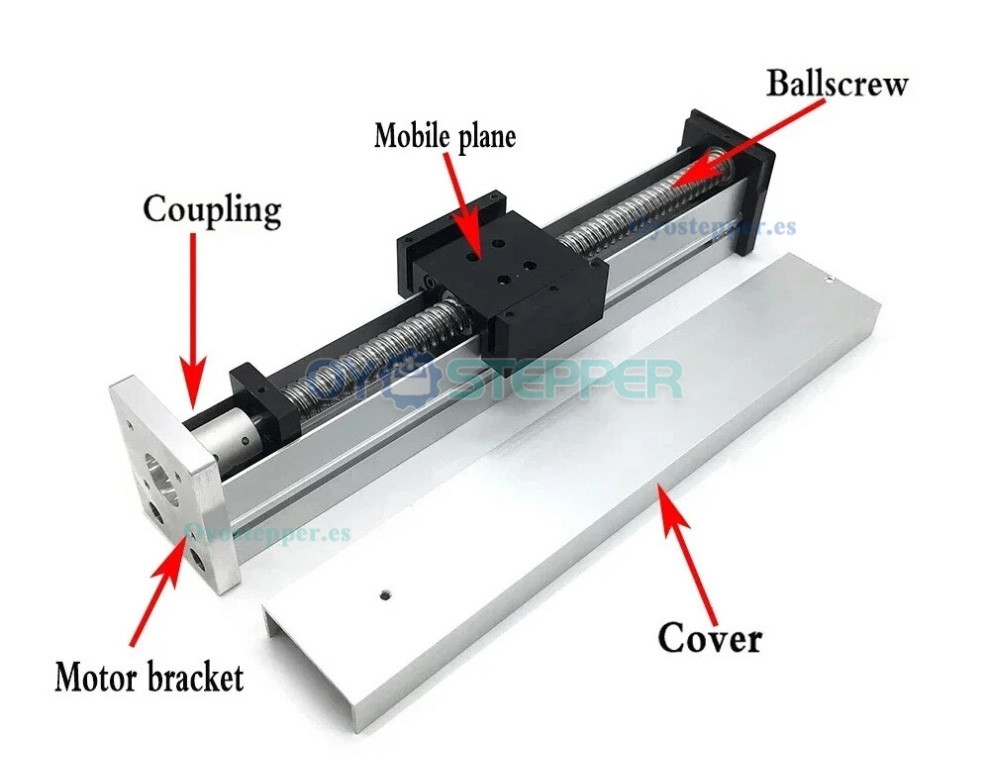

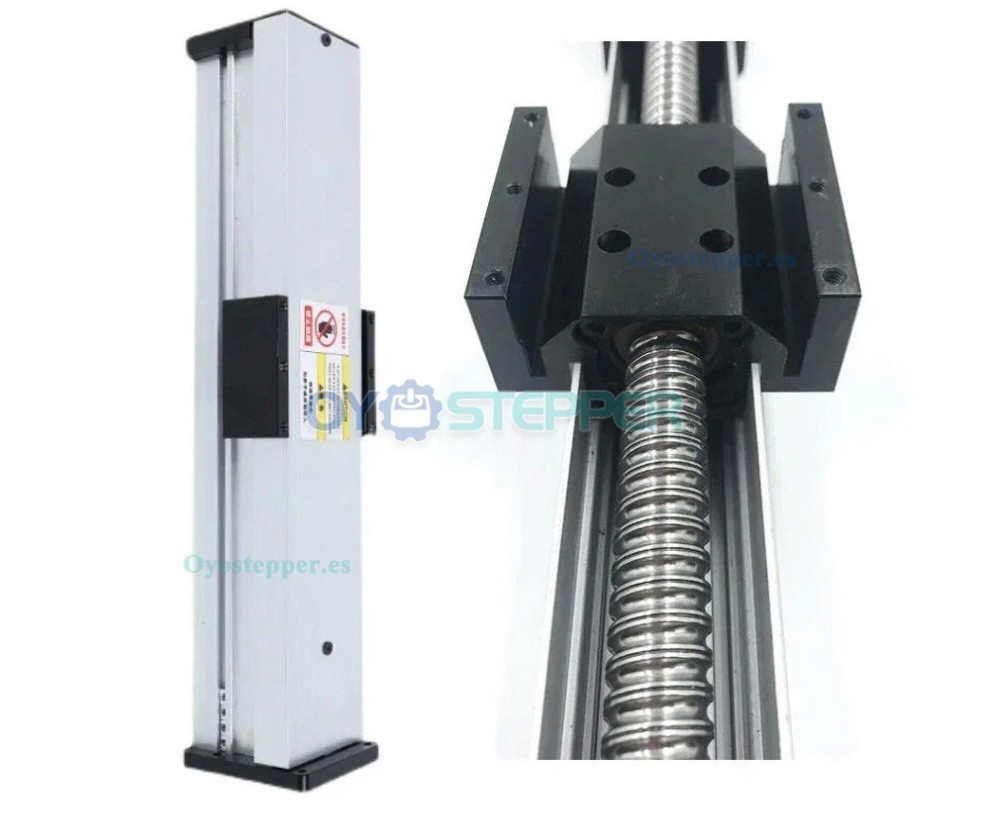

Kit de Mesa Deslizante CNC Impermeable Totalmente Cerrada con Husillo a Bolas, Etapa de Guía Lineal Motorizada de 40 mm de Ancho

Kit de Mesa Deslizante CNC Impermeable Totalmente Cerrada con Husillo a Bolas, Etapa de Guía Lineal Motorizada de 40 mm de Ancho

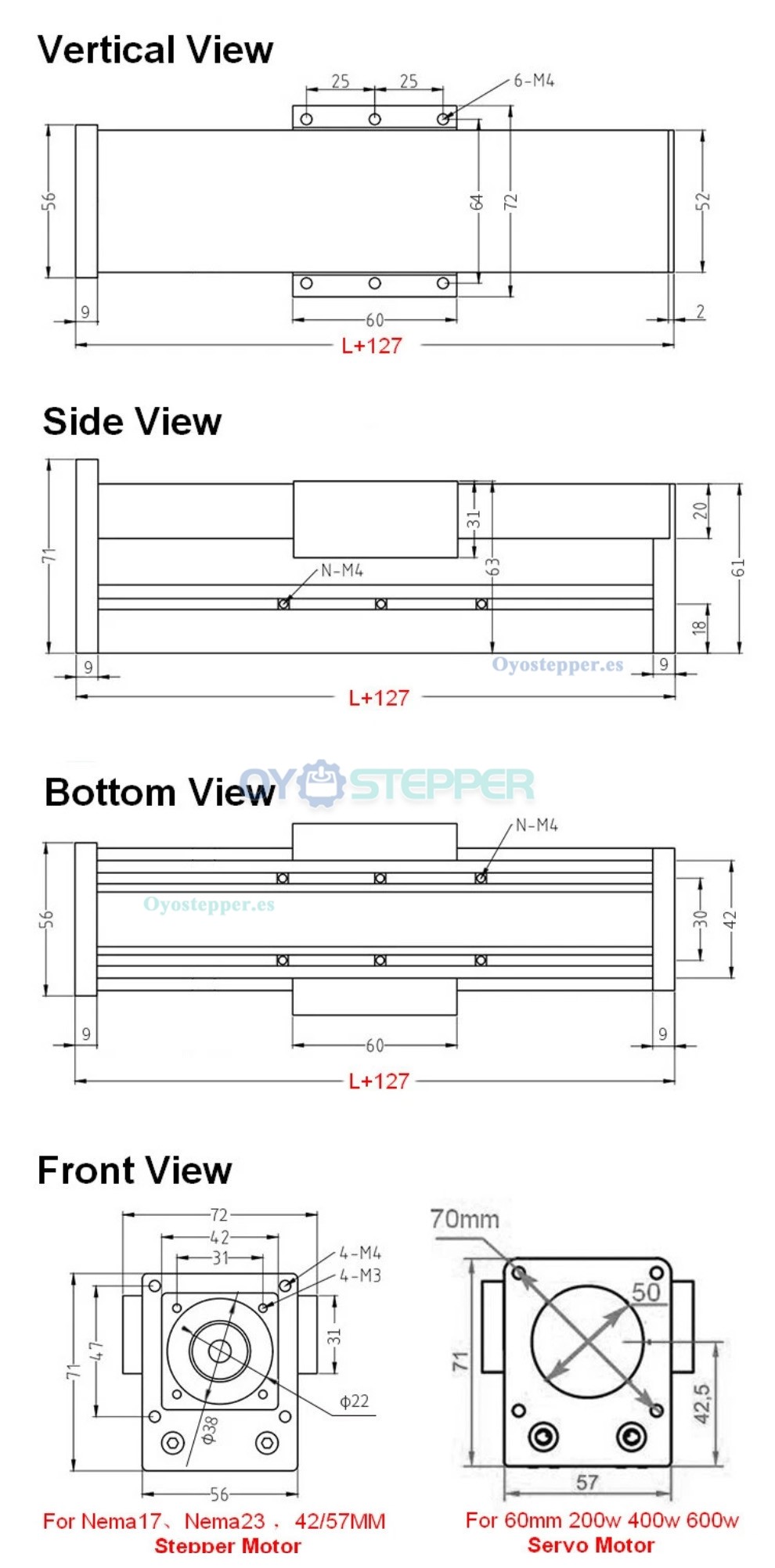

Parámetros QMF40:

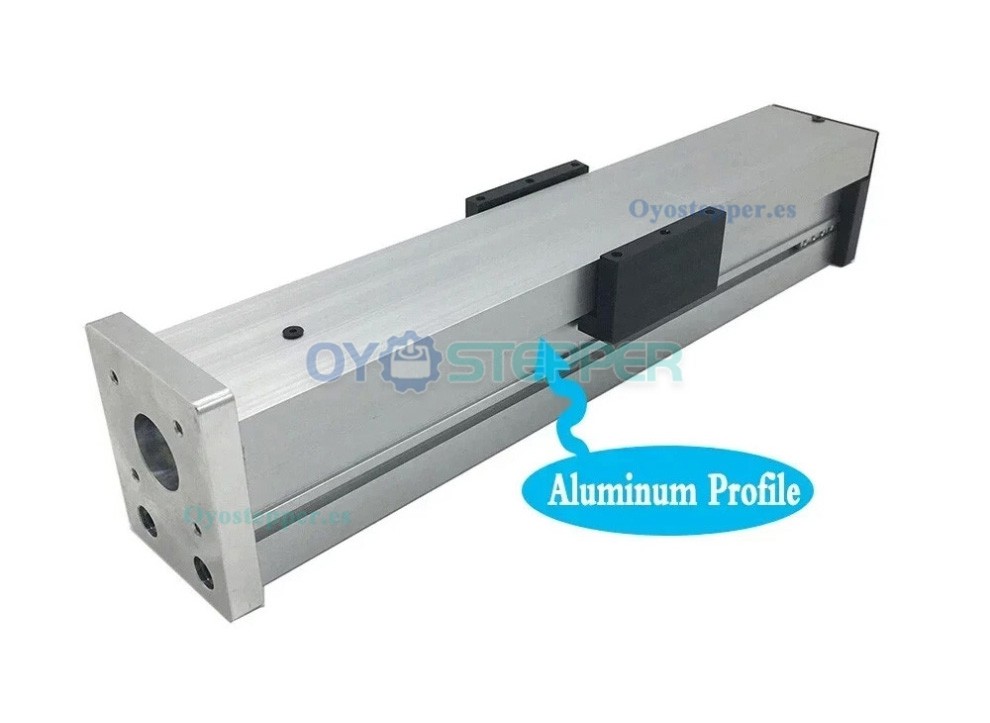

Material: Perfil de aluminio industrial
Carrera: 100 mm – 1000 mm (elegir según necesidades)
Carga horizontal: 40 kg (máx.)
Carga vertical: 20 kg (máx.)
Soporte de motor: Motor paso a paso de 57 mm
Ancho del módulo: 42 mm
Precisión de posicionamiento repetido: 0,03 mm – 0,05 mm
Guía: 1 × MGN12R (ancho 12 mm)
Bloque: 1 × MGN12C
Material del husillo de bolas: Acero para rodamientos
Tipo de husillo de bolas: SFU1204/1605/1610 (SFU1605: diámetro 16 mm, paso 5 mm; 1 vuelta mueve la mesa 5 mm)
Precisión del husillo de bolas: C7
Velocidad máxima de movimiento: 250 mm/s;

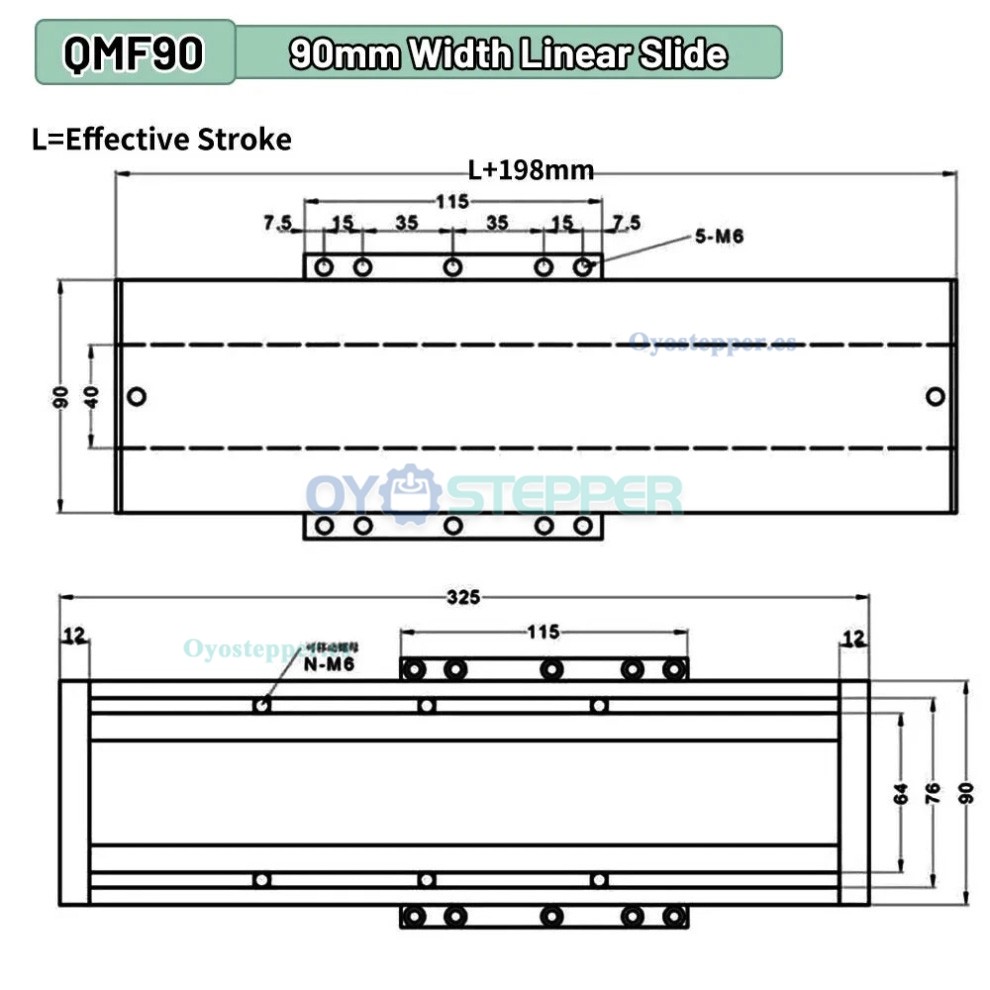

Parámetros QMF90:
Material: Perfil de aluminio industrial
Carrera: 100 mm – 1000 mm (elegir según necesidades)
Tipo de guía: 2 × MGN12
Tipo de correderas: 4 × MGN12C
Carga horizontal: 70 kg (máx.)
Carga vertical: 35 kg (máx.)
Soporte de motor: Para motor paso a paso NEMA23 de 57 mm
Ancho del módulo: 90 mm
Precisión de posicionamiento repetido: 0,03 mm – 0,05 mm
Material del husillo de bolas: Acero para rodamientos
Tipo de husillo de bolas: SFU1605/1610
Precisión del husillo de bolas: C7
Velocidad máxima de movimiento: 250 mm/s;

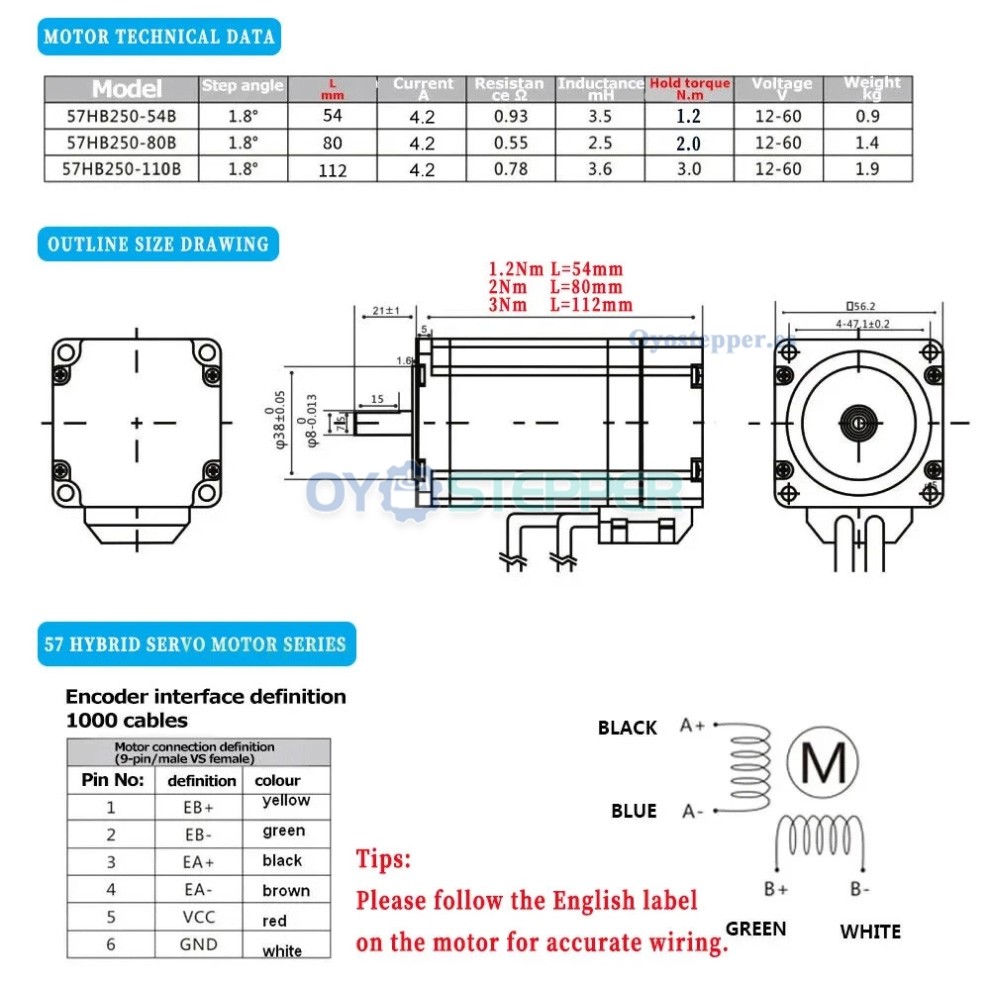

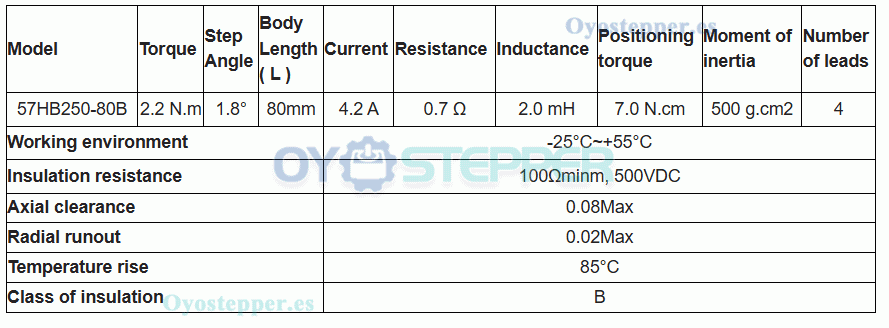

Parámetros del motor de lazo cerrado NEMA23:
Brida: NEMA23 57 mm
Ángulo de paso: 1,8°
Fases: 2 fases
Par de mantenimiento: 2,0 N·m
Longitud del motor: 80 mm
Velocidad nominal: 1000 rpm
Encoder: 1000 líneas
Resistencia: 0,4/0,7/0,8 Ω
Inductancia: 2 mH
Clase de aislamiento:B;

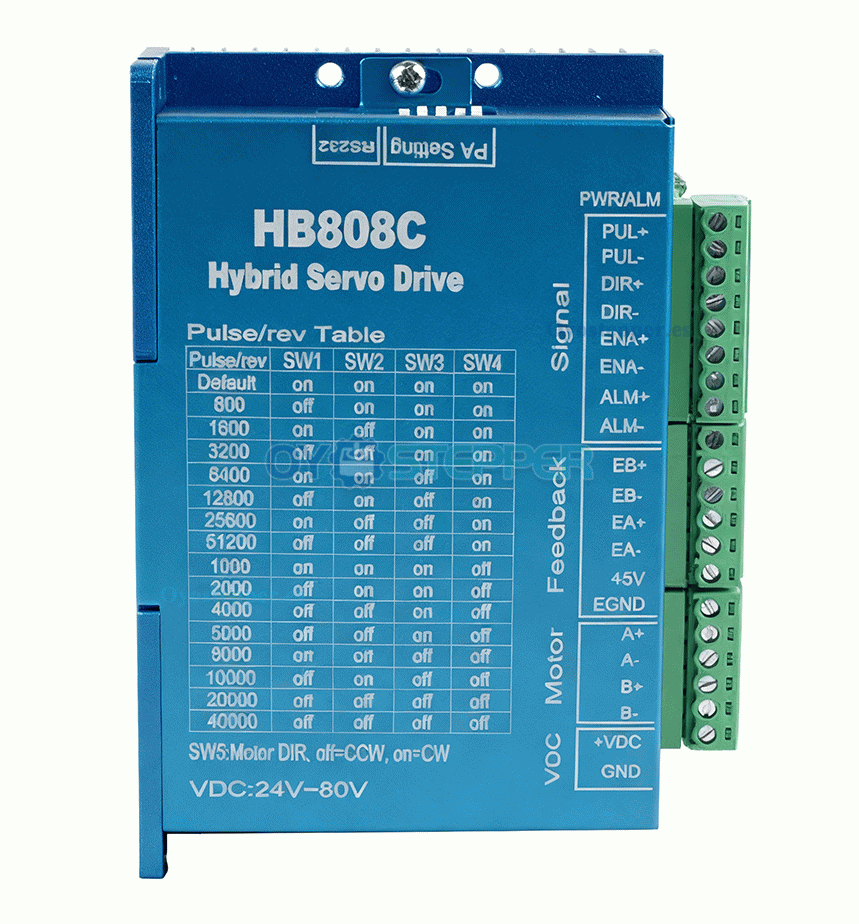

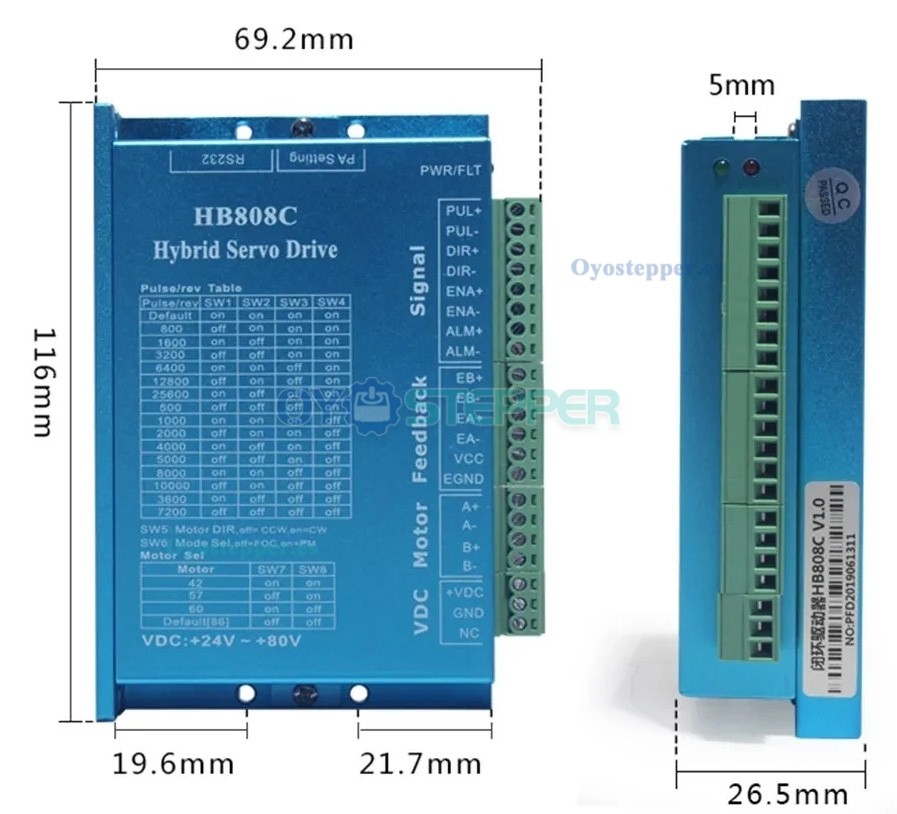

Especificaciones del controlador HB8080C:
Corriente máxima de pico: 8 A
Frecuencia de respuesta a impulsos: 200 kHz
Controlador de micropasos: 200–51200 PPR
Tensión de entrada: 20–80 V CA / 30–110 V CC
Funciones de protección: Sobretensión, sobrecorriente, error de seguimiento, sobrecarga
Entrada de señal: Compatible con modos PUL/DIR y CW/CCW (diferencial)
Señal compatible: 5–24 V (no requiere resistencia)
Tipo de refrigeración: Refrigerado por aire
Corriente de señal lógica: 7–16 mA;

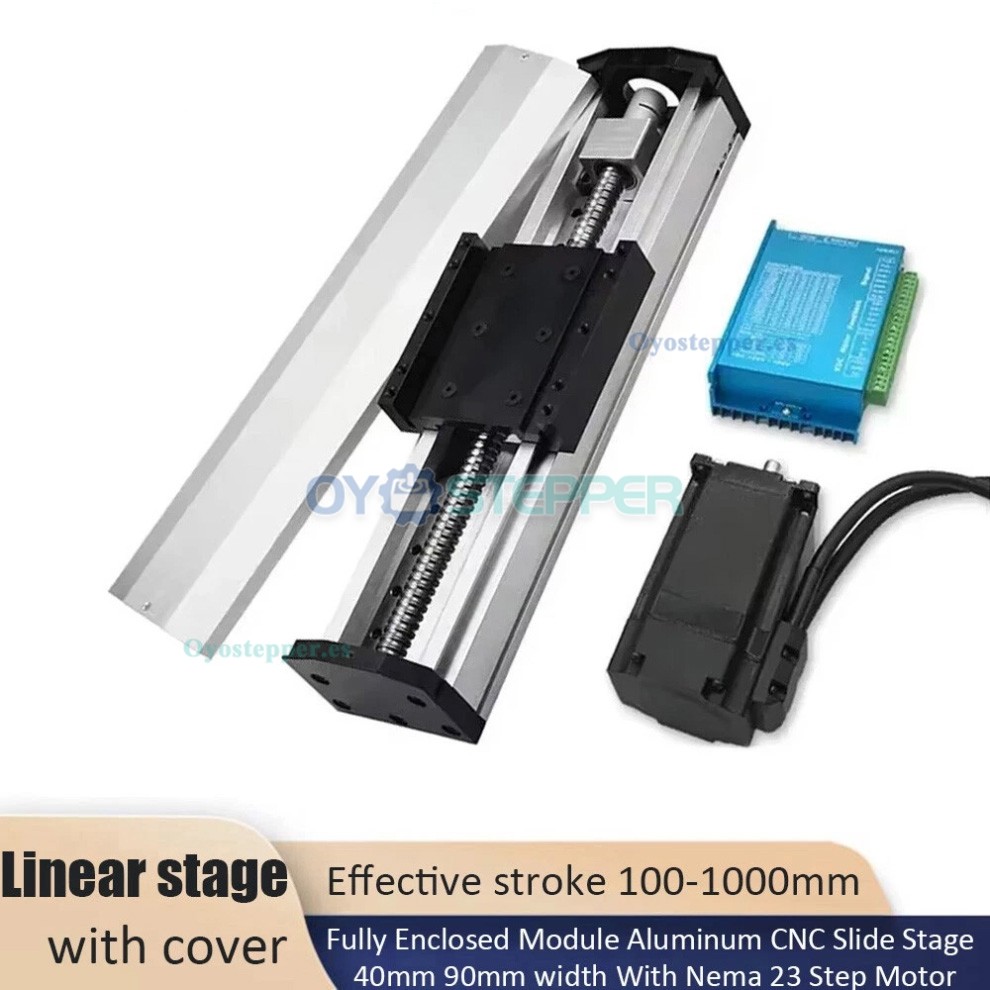

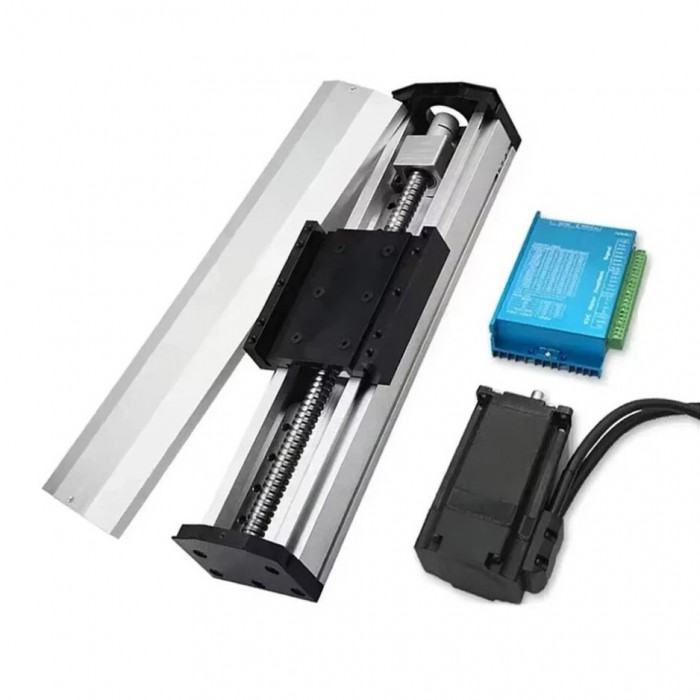

Contenido del paquete:
1 × Mesa deslizante con cubierta (ancho 40 mm/90 mm)
1 × Motor paso a paso de lazo cerrado NEMA23 57 mm (2 N·m)
1 × Controlador de motor HB8080C
