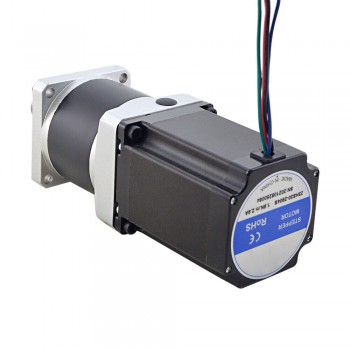

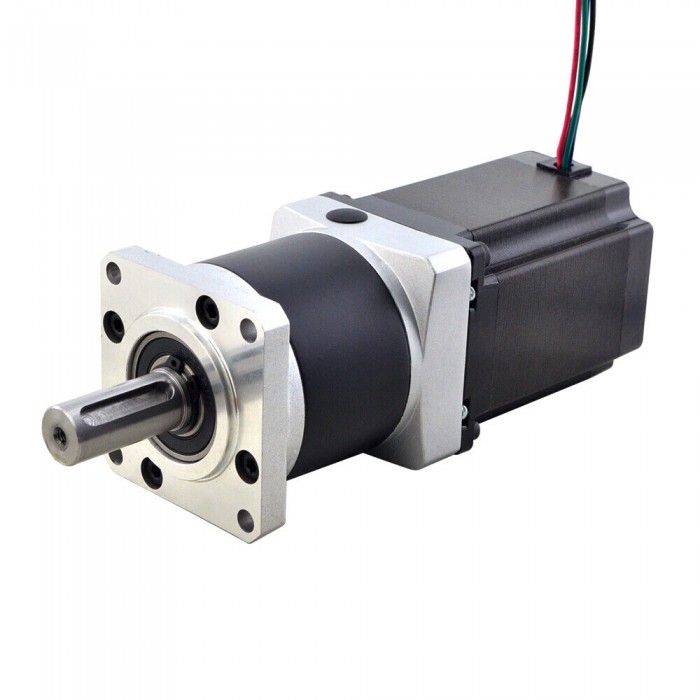

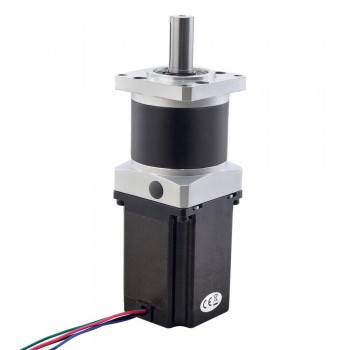

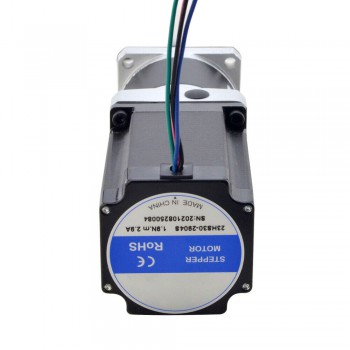

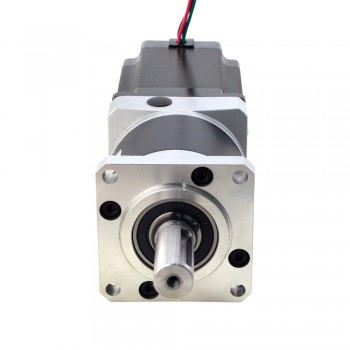

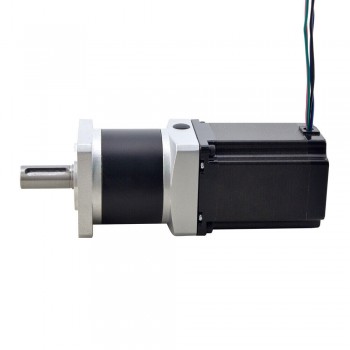

Motor Paso a Paso Nema 23 con Caja Reductora Planetaria 10:1 / 20:1 / 50:1 2.9 A Eje de Φ14 mm 57×57 mm

Motor Paso a Paso Nema 23 con Caja Reductora Planetaria 10:1 / 20:1 / 50:1 2.9 A Eje de Φ14 mm 57×57 mm

El motor paso a paso Nema 23 con caja reductora planetaria ofrece relaciones de reducción de 10:1, 20:1 y 50:1. Con una corriente nominal de 2.9A, su tamaño es de 57x57mm y el eje tiene un diámetro de 14mm. Este motor es adecuado para aplicaciones que requieren precisión y control en el movimiento, complementado por la reducción de velocidad proporcionada por la caja reductora.

Relación de transmisión 10:1:

Especificaciones eléctricas

Número de pieza del fabricante: 23HS30-2904S-MG10

Tipo de motor: Motor paso a paso bipolar

Par de retención sin reductor: 1,89 Nm (267,65 oz.in)

Corriente nominal/fase: 3,0 A

Resistencia de fase: 1,13 ohmios

Inductancia: 4,8 mH ± 20 % (1 kHz)

Especificaciones del reductor



Relación de transmisión: 10:1

Eficiencia: 90 %

Juego sin carga: <=30 grados

Par máximo admisible: 15 Nm (132,76 lb-in)

Ruido: <=60 dB

Clasificación de impermeabilidad: IP54



Especificaciones físicas

Tamaño del chasis: 57 x 57 mm

Longitud del motor: 76,5 mm

Longitud de la caja de engranajes: 55,5 mm

Tipo de eje de salida: Chavetero

Diámetro del eje de salida: Φ14 mm

Longitud del eje de salida: 34 mm;

Relación de transmisión: 20:1

Especificaciones eléctricas

Número de pieza del fabricante: 23HS30-2904S-MG20

Tipo de motor: Motor paso a paso bipolar

Par de retención sin caja de engranajes: 1,89 Nm (267,65 oz.in)

Corriente nominal/fase: 2,9 A

Resistencia de fase: 1,13 ohmios

Inductancia: 4,8 mH ± 20 % (1 kHz)

Especificaciones de la caja de engranajes


Relación de transmisión: 20:1

Eficiencia: 90%

Juego sin carga: <=50 minutos de arco

Par máximo admisible: 25 Nm (265,52 lb-in)

Ruido: <=60 dB

Clasificación de impermeabilidad: IP54


Especificaciones físicas

Tamaño del chasis: 57 x 57 mm

Longitud del motor: 76,5 mm

Longitud de la caja de engranajes: 68 mm

Tipo de eje de salida: Chavetero

Diámetro del eje de salida: Φ14 mm

Longitud del eje de salida: 34 mm

Relación de transmisión: 50:1

Especificaciones eléctricas

Número de pieza del fabricante: 23HS30-2904S-MG50

Tipo de motor: Motor paso a paso bipolar

Par de retención sin caja de engranajes: 1,89 Nm (267,65 oz.in)

Corriente nominal/fase: 2,9 A

Resistencia de fase: 1,13 ohmios

Inductancia: 4,8 mH ± 20 % (1 kHz)

Especificaciones de la caja de engranajes

Relación de engranajes: 50:1

Eficiencia: 90 %

Juego sin carga: <= 50 minutos de arco

Par máximo admisible: 20 Nm (221,27 lb-in)

Ruido: <= 60 dB

Clasificación de impermeabilidad: IP54

Especificaciones físicas

Tamaño del chasis: 57 x 57 mm

Longitud del motor: 76,5 mm

Longitud de la caja de engranajes: 68 mm

Tipo de eje de salida: Chavetero

Diámetro del eje de salida: Φ14 mm

Longitud del eje de salida: 34 mm

Conexión
