Actuador lineal de motor paso a paso Acme externo NEMA 23 1,8 grados 2 Nm 4,0 A 76 mm pila de plomo revolución 25,4 mm

Actuador lineal de motor paso a paso Acme externo NEMA 23 1,8 grados 2 Nm 4,0 A 76 mm pila de plomo revolución 25,4 mm

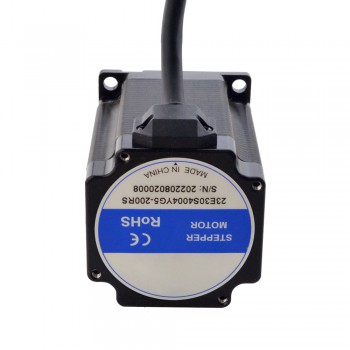

Este modelo es un motor paso a paso lineal de tornillo Nema 23 ACME con una longitud de cuerpo de 76 mm, ángulo de paso de 1,8 grados y corriente nominal de 4 A. Está integrado con un diámetro de Φ9.525 mm (0.375"), una longitud de tornillo ACME de 200 mm (7.8740") y una tuerca de tornillo POM, el recorrido lineal es de 25,4 mm (1") por revolución.

Especificación eléctrica

Número de pieza del fabricante: 23E30S4004YG5-200RS

Tipo de motor: externo (ACME)

Ángulo de paso: 1,8°

Par de retención: 2 Nm (283,28 oz.in)

Corriente nominal/fase: 4A

Resistencia de fase: 0,9 ohmios

Inductancia: 4.3mH±20%(1KHz)

Especificación física

Tamaño del marco: 57 x 57 mm

Longitud del cuerpo: 76 mm

Longitud del tornillo de avance: 200 mm (7,8740")

Diámetro del tornillo de avance: Φ9.525 mm (0.375")

Plomo/paso: 0,127 mm (0,005")

Recorrido/revolución del cable: 25,4 mm (1")

Número de clientes potenciales: 4

Número de inicios de subprocesos: 8

Longitud del cable: 500 mm

Conexión
