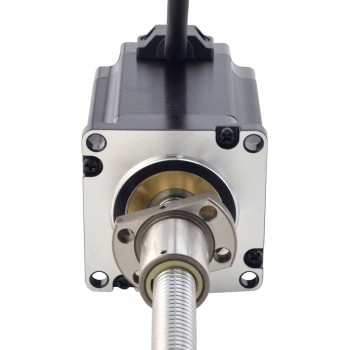

Actuador lineal paso a paso de tornillo de bola externo NEMA 23 1,8 grados 1,8 Nm 4,0 A 76 mm revolución de plomo de pila 2 mm
Este modelo es un motor paso a paso lineal de tornillo de bola Nema 23 con una longitud de cuerpo de 75 mm, ángulo de paso de 1,8 grados y corriente nominal de 4 A. Está integrado con un husillo de bolas de 12 mm (0,4724") de diámetro y 200 mm (7,8740") de longitud y una tuerca de tornillo de acero, el recorrido lineal es de 2 mm (0,07874") por revolución. Tiene las características de alto rendimiento, larga vida útil, bajo Ruido y alta eficiencia.
Especificación eléctrica
- Número de pieza del fabricante: 23E30S4004BAL5-200RS
- Tipo de motor: externo (husillo de bolas)
- Ángulo de paso: 1,8°
- Par de retención: 1,8 Nm (254,90 oz.in)
- Corriente nominal/fase: 4A
- Resistencia de fase: 0,9 ohmios
- Inductancia: 4.5mH±20%(1KHz)
- Grado de precisión: C7
Especificación física
- Tamaño del marco: 57 x 57 mm
- Longitud del cuerpo: 75 mm
- Longitud del tornillo de avance: 200 mm (7,8740")
- Diámetro del tornillo de avance: Φ12 mm (0,4724")
- Plomo/paso: 0,01 mm (0,0003937")
- Recorrido/revolución del cable: 2 mm (0,07874")
- Número de clientes potenciales: 4
- Longitud del cable: 500 mm
Conexión
| A+ | A- | B+ | B- |
| Rojo | Rojo blanco | Verde | Verde blanco |
Recursos
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Inductancia(mH) | 4.5 |
| Resistencia de fase(ohmios) | 0.9 |
| Corriente nominal (A) | 4.0 |
| Ángulo de paso(deg.) | 1.8 |
| Tipo de motor lineal | Externo(tornillo de bola) |
| Especificación física | |
| Longitud del cuerpo(mm) | 75 |
| Tamaño del marco(mm) | Nema 23 (57 x 57) |
| Longitud del cable(mm) | 500 |
| Diámetro del tornillo de avance(mm) | 12 |
| Longitud del tornillo de avance(mm) | 200 |
| Número de cables | 4 |
| Plomo/Revolución(mm) | 2 |
| Plomo/paso(mm) | 0.01 |
| Clasificación del IP | 40 |
