Actuador de motor paso a paso lineal híbrido Acme externo NEMA 24 1,8 grados 2,5Nm 5,0A 75mm pila revolución de plomo 5,08mm
-
Manuales y documentacion:
Actuador de motor paso a paso lineal híbrido Acme externo NEMA 24 1,8 grados 2,5Nm 5,0A 75mm pila revolución de plomo 5,08mm

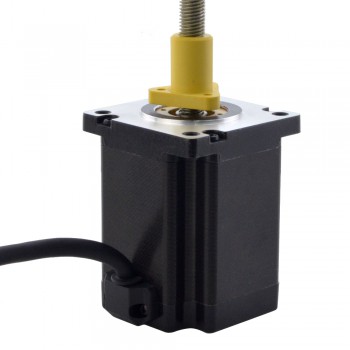

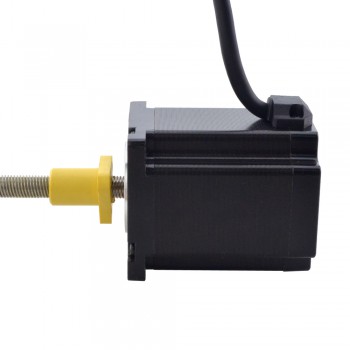

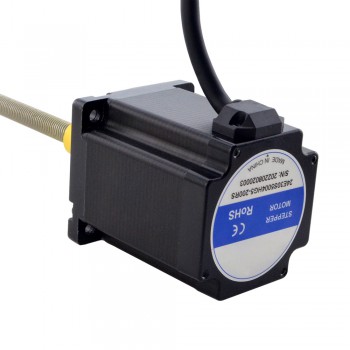

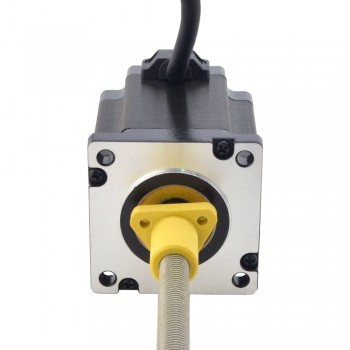

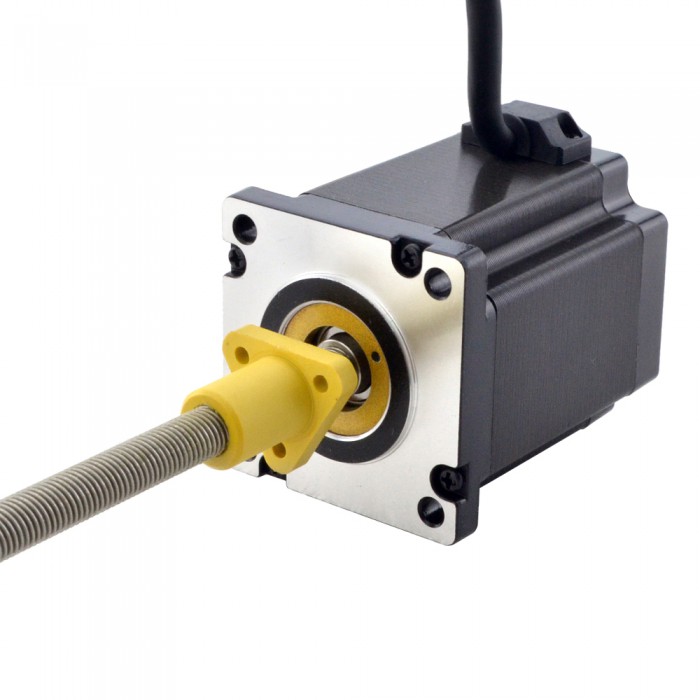

Este modelo es un motor paso a paso lineal de tornillo Nema 24 ACME con una longitud de cuerpo de 75 mm, ángulo de paso de 1,8 grados y corriente nominal de 5 A. Está integrado con un diámetro de Φ9,525 mm (0,375"), una longitud de tornillo ACME de 200 mm (7,8740") y una tuerca de tornillo POM, el recorrido lineal es de 5,08 mm (0,2") por revolución.
Especificación eléctrica

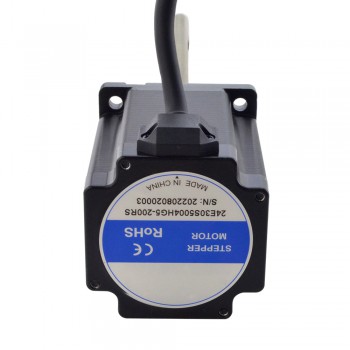

Número de pieza del fabricante: 24E30S5004HG5-200RS
Tipo de motor: externo (ACME)
Ángulo de paso: 1,8°
Par de retención: 2,5 Nm (354,1 oz.in)
Corriente nominal/fase: 5A
Resistencia de fase: 0,57 ohmios
Inductancia: 2mH±20%(1KHz)
Especificación física
Tamaño del marco: 60 x 60 mm
Longitud del cuerpo: 75 mm

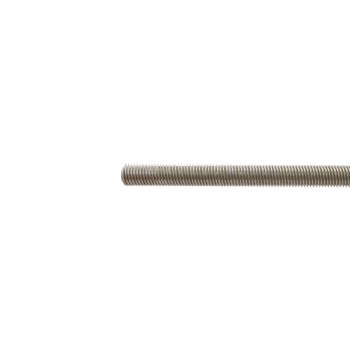

Longitud del tornillo de avance: 200 mm (7,8740")
Diámetro del tornillo de avance: Φ9,525 mm (0,375")
Plomo/paso: 0,0254 mm (0,001")
Recorrido/revolución del cable: 5,08 mm (0,2")
Número de clientes potenciales: 4
Número de inicios de subprocesos: 4
Longitud del cable: 500 mm
Conexión
| A+ | A- | B+ | B- |
| Rojo | Rojo blanco | Verde | Verde blanco |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Inductancia(mH) | 2 |
| Resistencia de fase(ohmios) | 0,57 |
| Corriente nominal (A) | 5,0 |
| Ángulo de paso(deg.) | 1,8 |
| Tipo de motor lineal | Externo(Acme) |
| Especificación física | |
| Longitud del cuerpo(mm) | 75 |
| Tamaño del marco(mm) | Nema 24 (60 x 60) |
| Longitud del cable(mm) | 500 |
| Diámetro del tornillo de avance(mm) | 9,525 |
| Longitud del tornillo de avance(mm) | 200 |
| Número de cables | 4 |
| Plomo/Revolución(mm) | 5,08 |
| Plomo/paso(mm) | 0,0254 |
| Clasificación del IP | 40 |
