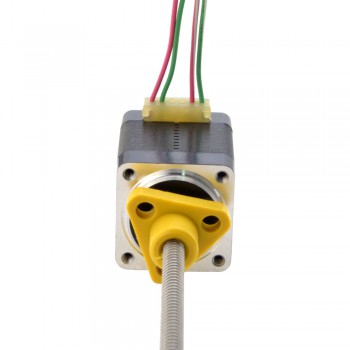

Actuador lineal paso a paso híbrido externo Acme NEMA 8, 1,8 grados, 0,015 Nm, 0,5 A, 28,2 mm pila revolución de plomo 1 mm

Este modelo es un motor paso a paso lineal de tornillo ACME Nema 8 con una longitud de cuerpo de 30 mm, ángulo de paso de 1,8 grados y corriente nominal de 0,5 A. Está integrado con un diámetro de 3,5 mm (0,1378"), una longitud de tornillo ACME de 100 mm (3,937") y una tuerca de tornillo POM, el recorrido lineal es de 1 mm (0,03937") por revolución. Tiene las características de alto rendimiento, larga vida, bajo nivel de ruido y alta eficiencia.

Especificación eléctrica

• Número de pieza del fabricante: 8E11S0504SC5-100RS
• Tipo de motor: externo (ACME)
• Ángulo de paso: 1,8°
• Par de retención: 0,015 Nm (2,12 oz.in)
• Corriente nominal/fase: 0.5A
• Resistencia de fase: 5 ohmios
• Inductancia: 1.5mH±20%(1KHz)

Especificación física

• Tamaño del marco: 20 x 20 mm
• Longitud del cuerpo: 30 mm
• Longitud del tornillo de avance: 100 mm (3,937")
• Diámetro del tornillo de avance: Φ3,5 mm (0,1378")
• Plomo/paso: 0,005 mm (0,0001969")
• Recorrido/revolución del cable: 1 mm (0,03937")
• Número de clientes potenciales: 4
• Número de inicios de subprocesos: 1
• Longitud del cable: 300 mm

Conexión

Recursos

• 8E11S0504SC5-100RS.pdf
• 8E11S0504SC5-100RS.STEP
