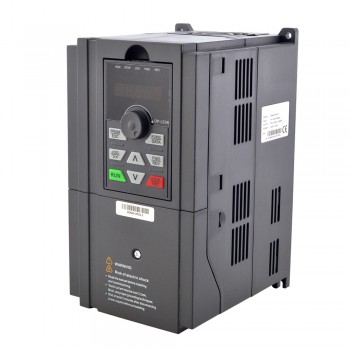

Unidad de frecuencia variable VFD serie BD600 3HP 2.2KW 10A unidad de frecuencia variable monofásica/trifásica de 220V
Este VFD con potencia 3HP (2.2Kw) y voltaje de entrada monofásico/trifásico de 220V. La serie BD600 es una unidad de frecuencia variable (VFD) de control vectorial de alto rendimiento, que se usa ampliamente en aplicaciones de: procesamiento de metales, máquinas herramienta CNC, máquinas de trefilado, soplador de calderas, ventilador de tiro inducido, extractor subterráneo de minas de carbón, Ingeniería municipal , Contraciclón, Ventilador centrífugo, Bomba de agua circulante, Bomba de agua de reposición, Bomba de agua de inyección de yacimientos petrolíferos, Bomba de transferencia de aceite, Fuente musical, Equipos de fabricación de papel, Industria química, Industria farmacéutica, Industria textil, etc.
Especificación clave
- Voltaje de entrada: monofásico/trifásico 220 V CA ± 15 %
- Frecuencia de entrada: 47~63Hz
- Corriente de entrada: 1 fase 23,0 A, 3 fases 11,5 A
- Factor de potencia de entrada: ≥95%
- Potencia: 3HP (2.2Kw)
- Corriente de salida: 10.0A
Recursos
- Manual de usuario completo: BD600_Series_Inverter_User_Manual.pdf
| Especificación de la unidad de frecuencia variable | |
|---|---|
| Voltaje de entrada | 1PH 220V / 3PH 220VAC |
| Frecuencia de entrada | 47 - 63Hz |
| Corriente de entrada | 23A(1PH) / 11.5A(3PH) |
| Potencia | 3HP / 2.2KW |
| Corriente de salida | 10A |
| Modos de control | Control V/F, control vectorial no PG (SVC), control vectorial PG (FVC) |
| Par de arranque | Tipo G: 0,5Hz/150% (SVC), 0Hz/180% (FVC); Tipo P: 0,5Hz/100% |
| Resolución de frecuencia | 0,01Hz(configuración digital); frecuencia máxima x 0,025%(ajuste analógico) |
| Vibración | Menos de 20Hz 9,8m/s(1G), más de 20Hz 5,88m/s(0,6G) |
| Entorno de la tienda | ≤1000M, interior(sin gas ni líquido corrosivo) |
| Temperatura de la tienda | -20℃～60℃ |
| Factor de potencia de entrada | ≥95% |
| Control V/F | Línea, punto múltiple, curva cuadrada V/F, separación V/F |
| Modo de comando de operación | Control de teclado, control de terminal, control de comunicación en serie |
| Fuente de referencia de frecuencia | Digital, analógico, frecuencia de pulso, comunicación en serie, velocidad de varios pasos, PLC simple y PID La combinación de modos múltiples y los diferentes modos se pueden cambiar |
| Capacidad de sobrecarga | Tipo G: 150% de corriente nominal 60s, 180% de corriente nominal 3s; Tipo P: 120% de corriente nominal 60s, 150% de corriente nominal 3s |
| Rango de ajuste de velocidad | 1:100(SVC), 1:1000(FVC) |
| Precisión del control de velocidad | ±0.5%(SVC), ±0.02%(FVC) |
| Frecuencia de carga | 0,5 a 16,0kHz; ajusta automáticamente la frecuencia de la portadora de acuerdo con las características de la carga |
| Aumento de par | Aumento de par automático; refuerzo de par manual 0,1~30% |
| Modo de aceleración y desaceleración | Línea o curva S, 4 tipos de tiempo de aceleración/desaceleración con un rango de 0,0~6500,0s |
| Freno CC | Admite el arranque y la parada del freno de CC |
| Control de trote | 0,0Hz~50,00Hz (rango de frecuencia Jog); 0~6500,0s (tiempo de aceleración/deceleración manual) |
| Operación simple de PLC y velocidad de múltiples pasos | PLC incorporado o terminal de control, se puede configurar la velocidad de 16 pasos |
| PID incorporado | Control PID incorporado para realizar fácilmente el control de bucle cerrado para los parámetros del proceso (como presión, temperatura, flujo, etc.) |
| Regulación automática de voltaje(AVR) | Mantiene automáticamente un voltaje de salida constante cuando cambia el voltaje de la red eléctrica |
| Bus de CC común | Múltiples inversores pueden usar un bus de CC común (función de bus de CC común) |
| Control transversal | Control de frecuencia de pulso triangular múltiple (función de control transversal) |
| Control de longitud fija | Configuración del control de longitude |
| Control de tiempo | 0~6500min(rango de tiempo de configuración) |
| Terminales de entrada | a. Soporta entrada de pulsos de alta velocidad, b. 1 entrada de tensión analógica 0~10VCC, c. 2 Entrada de tensión 0~10 VCC o entrada de corriente 0~20mA |
| Terminales de salida | a. 1 salida de colector abierto, se puede ampliar a 1 salida de pulsos de alta velocidad, b. 2 salidas de relé, c. 2 Salida analógica: salida de tensión 0~10VCC o salida de corriente 0~20mA |
| Clase de protección | IP20 |
| Humedad y Temperatura | 90% de HR o menos (sin condensación), -10℃～40℃.El inversor se reducirá si la temperatura ambiente supera los 40℃ |
| Modo de enfriamiento | Refrigeración por aire forzado |
