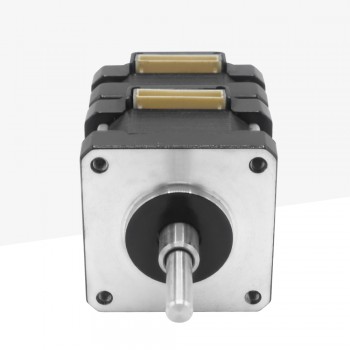

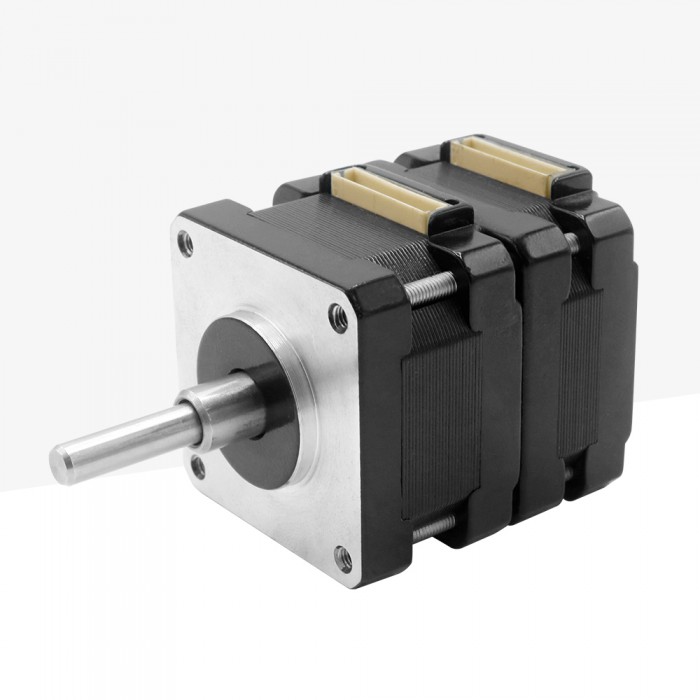

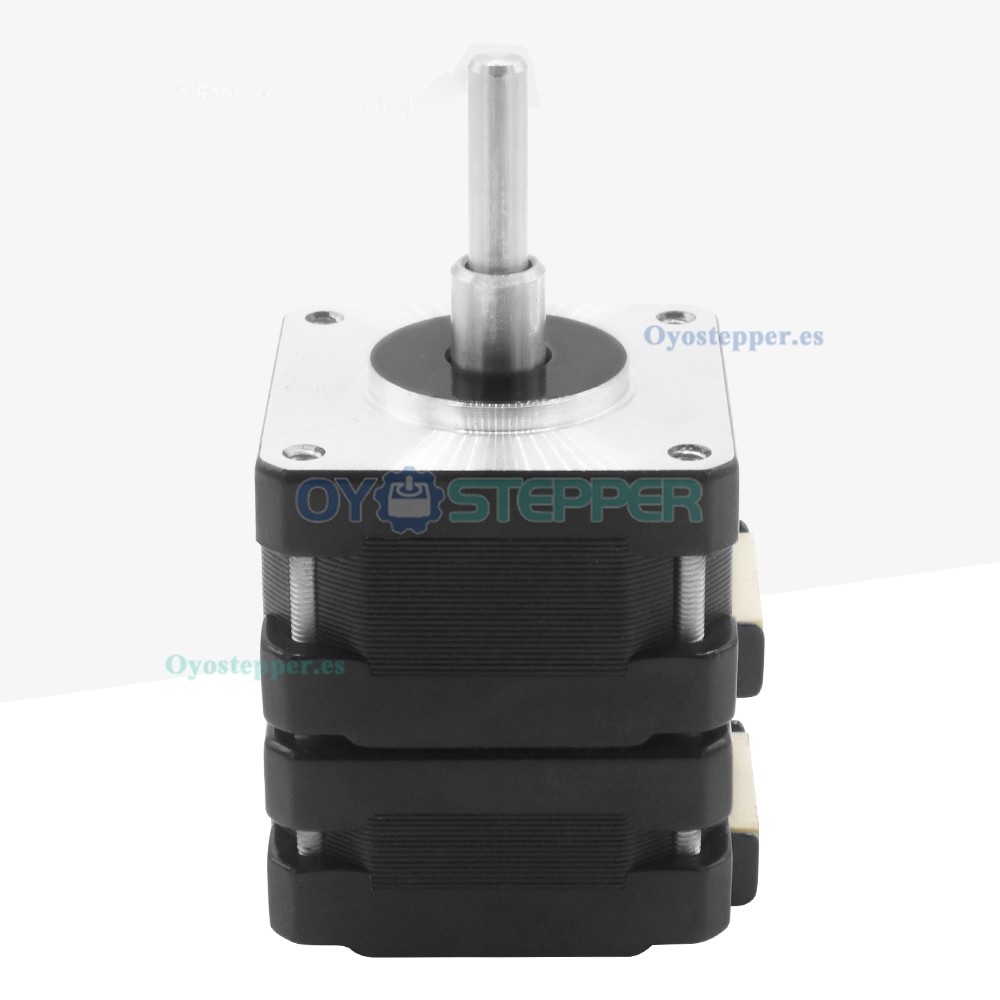

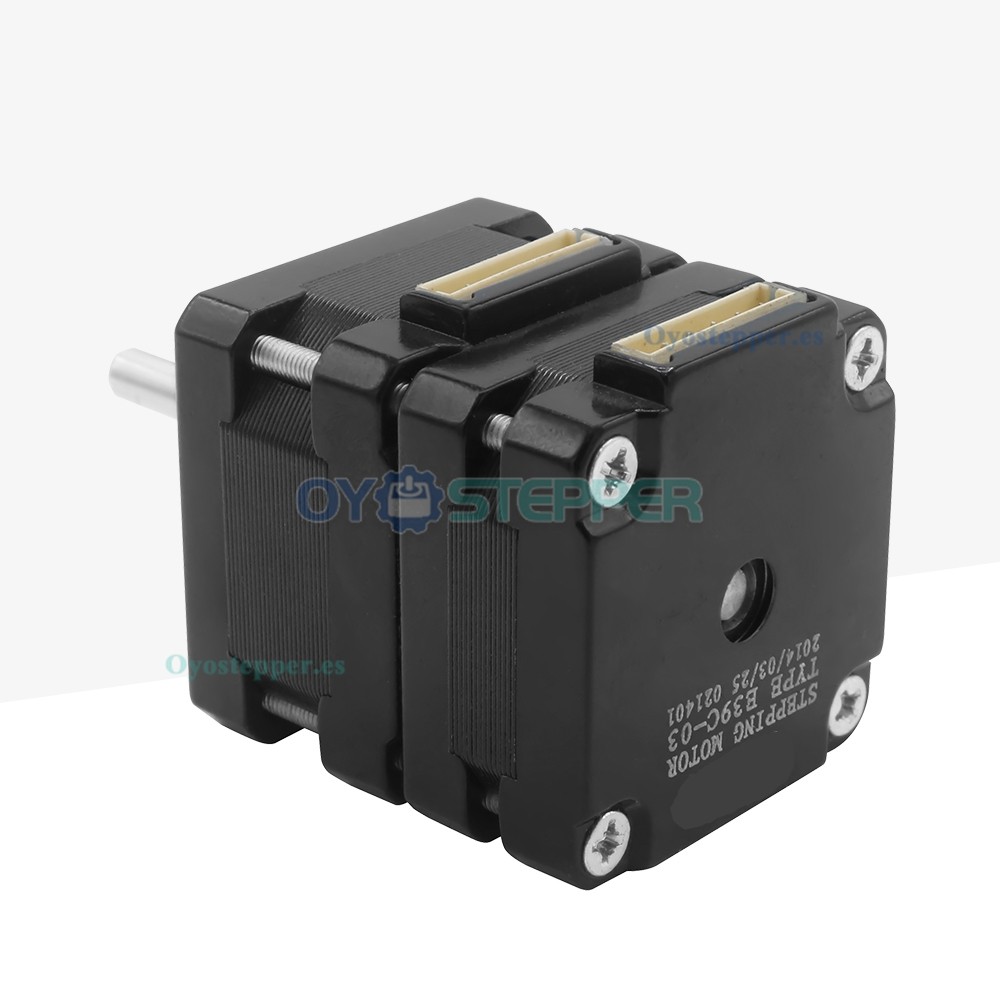

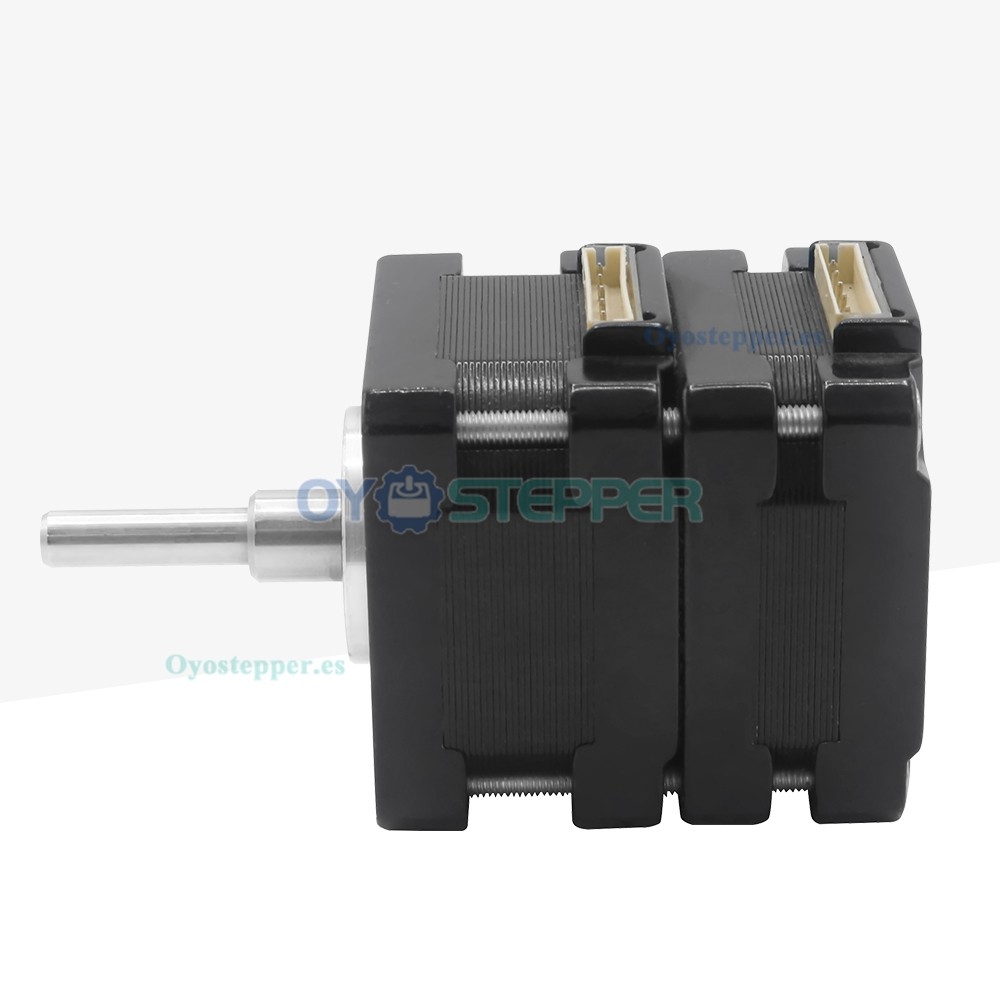

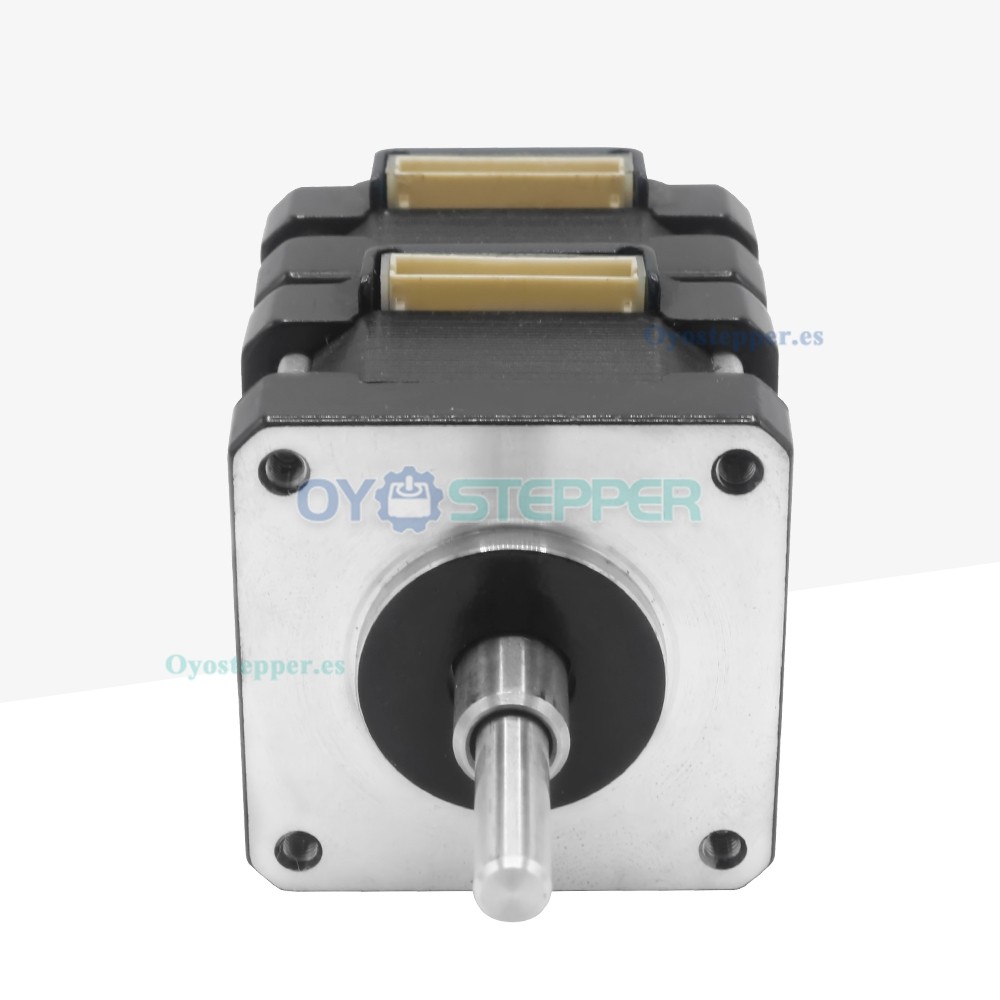

Motor paso a paso Nema 16 Multicapa 1.8º 0.4A 10.4V 200mN.m Doble Eje 2 Fases
Motor paso a paso Nema 16 Multicapa 1.8º 0.4A 10.4V 200mN.m Doble Eje 2 Fases
El motor paso a paso Nema 16 multicapa de 2 fases tiene un ángulo de paso de 1.8º y corriente nominal de 0.4A por fase. Con un par de retención de 200mN·m y un voltaje nominal de 10.4V, este motor bipolar de 4 cables ofrece una estructura compacta con un marco de 39x39mm y longitud de cuerpo de 45mm. Su diseño de doble eje lo hace adecuado para aplicaciones que requieren precisión en el control de movimiento.
Especificaciones eléctricas:
Número de pieza del fabricante: TQE39C-05
Tipo de motor: Motor bipolar multicapa
Número de fases: 2
Ángulo de paso: 1,8 grados
Resistencia de aislamiento: 100 MΩ min. (500 V CC)
Par de retención: 200 mN·m
Par de retención: 20 mN·m
Corriente nominal/fase: 0,4 A
Tensión nominal: 12 V CC
Resistencia por fase: 3,5 Ω ± 10 %
Inductancia por fase: 0,90 mH ± 20 %;
Especificaciones físicas:
Dimensiones del marco: 39 x 39 x 45 mm
Longitud del cuerpo: 45 mm
Diámetro del eje: 8 mm
Número de cables: 4
Peso: 40g
Dimensiones:
| Especificación física | |
|---|---|
| Tamaño del marco(mm) | 42x42 |
| Longitud del cuerpo(mm) | 57.5 |
| Número de cables | 4 |
| Eje simple/eje doble | Eje único |
| Peso(gramos) | 30 |
| Especificación eléctrica | |
| Bipolar/Unipolar | Bipolar |
| Corriente nominal (A) | 0.4 |
| Ángulo de paso(°) | 1.8 |
| Tipo de motor | Motor paso a paso multicapa |
| Número de fases | 2 |
| Par de tope(mN.m) | 20 |
| Par de retención(mN.m) | 200 |
| Tensión nominal(V) | 12 |
