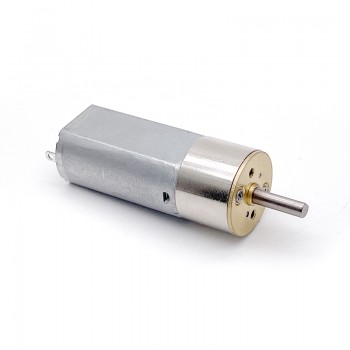

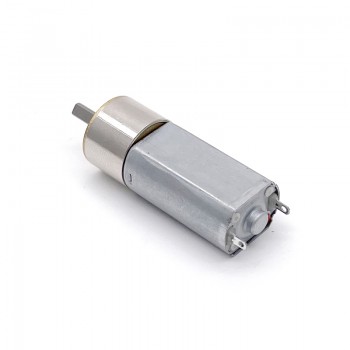

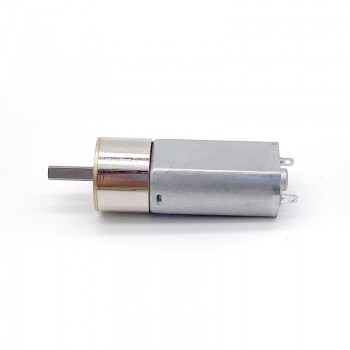

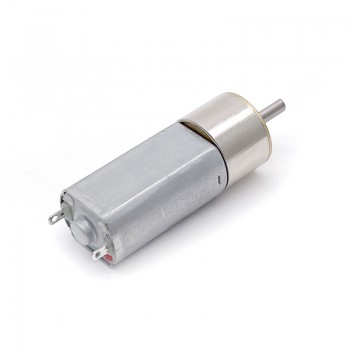

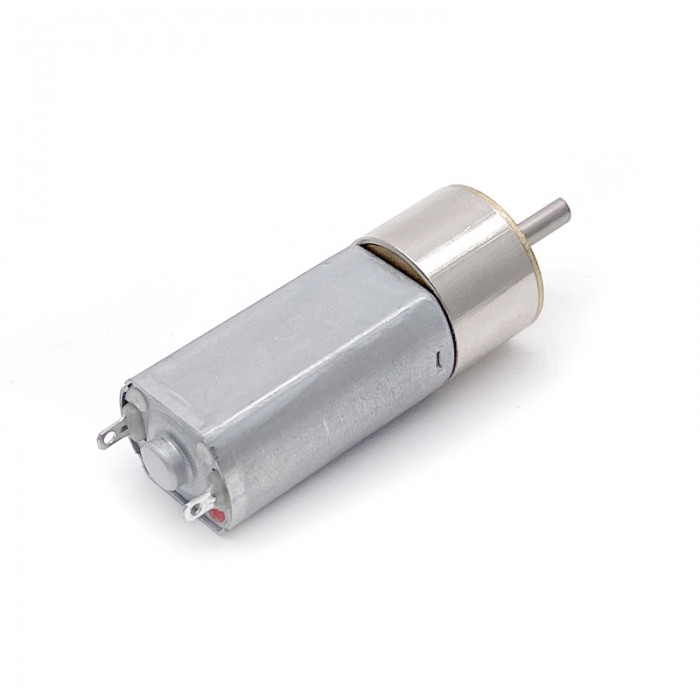

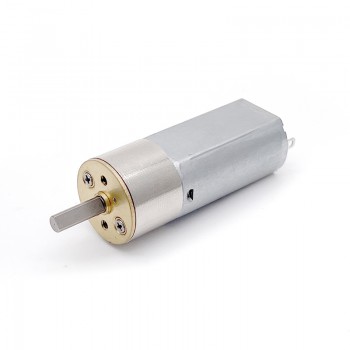

Pack de 2 Motores DC con Engranaje Recto 6 V / 12 V 0.5 kg·cm Imán Permanente
- Manuales y documentacion:
Características:
Motor de engranaje de 16 mm que proporciona un par de torsión de 0.1 Nm.
Adecuado para aplicaciones de pequeño diámetro, bajo ruido y alto par de torsión.
Los motores de engranaje DC pueden combinarse con un codificador de 3 ppr.
Relación de reducción: 10/20/35/63/86/115/150/250/360.
Aplicación:
Embarcaciones, Automóviles, Bicicletas eléctricas, Electrodomésticos, Instrumentos cosméticos, Hogar inteligente, Robótica DIY.

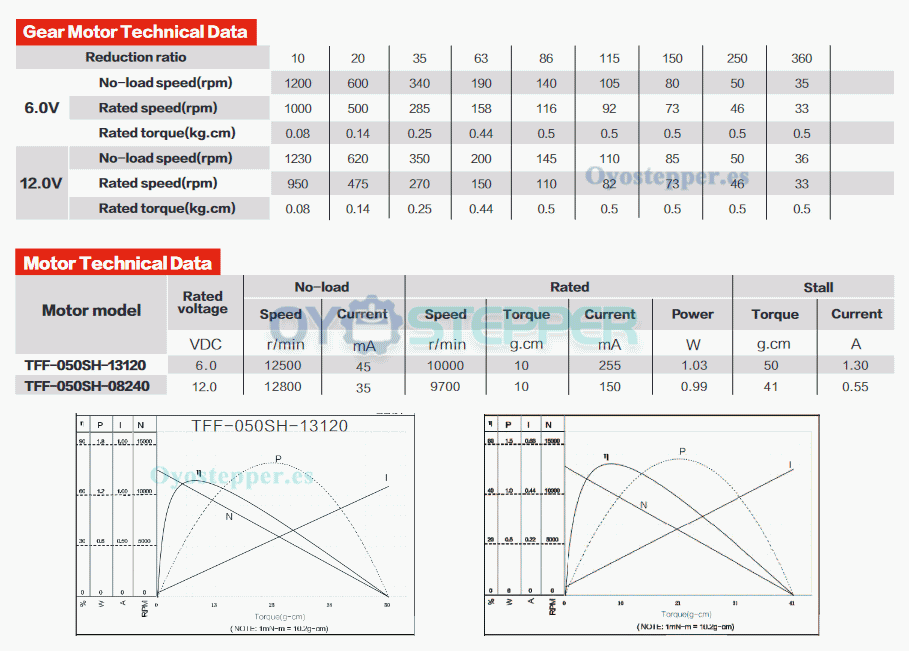

Especificaciones Eléctricas:
Número de parte: GM16-050SH
Voltaje nominal: 6/12 VDC
Par de torsión nominal: 0.5 kg.cm
Par de torsión máximo tolerante: 1.0 kg.cm
Corriente nominal: 255 mA (6V) / 150 mA (12V)
Velocidad sin carga sin caja de engranajes: 12500 RPM (6V) / 12800 RPM (6V)
Velocidad nominal sin caja de engranajes: 10000 RPM (6V) / 9700 RPM (12V)
Velocidad sin carga con caja de engranajes: 35-1230 RPM
Velocidad nominal con caja de engranajes: 33-1000 RPM
Potencia nominal: 1.03W (6V) / 0.99W (12V);
Tipo de motor: Con escobillas
Tipo de caja de engranajes: Engranaje recto
Codificador: 1-1024 ppr
Potencia de salida: 2W
Eficiencia: IE 3
Ruido: 30 cm. 40-50 dB;

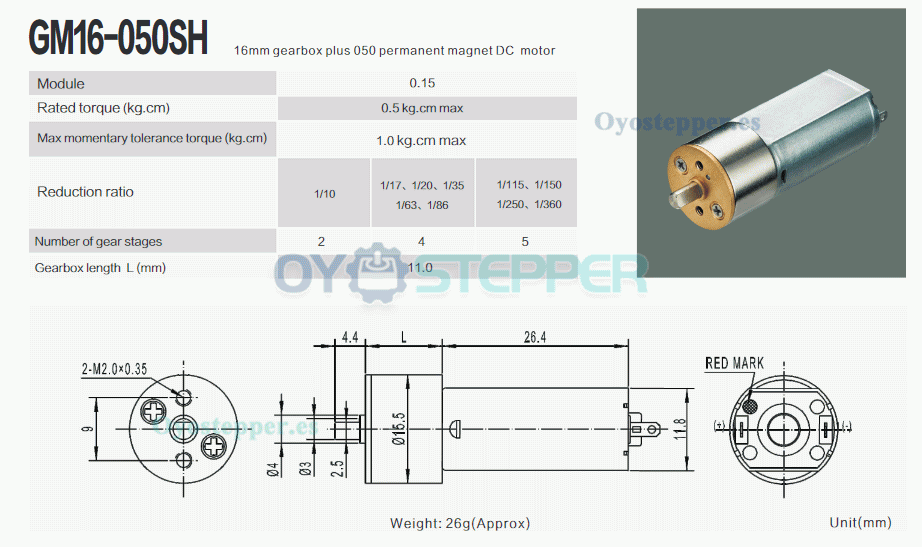

Especificaciones Físicas:
Tamaño del motor: 15.5 x 11.8 x 26.4 mm
Longitud de la caja de engranajes: 11 mm
Tamaño de la brida: Φ15.5 mm
Tipo de eje: Corte en D
Diámetro del D-cut: 2.5 mm
Longitud del eje: 4.4 mm
Diámetro del eje: 3 mm
Peso: 26 g
| Especificación física | |
|---|---|
| Longitud del eje(mm) | 4.4 |
| Tamaño del marco(mm) | Φ15.5 |
| Longitud de la caja de cambios(mm) | 11 |
| Relación de transmission | 10:1 / 20:1 / 35:1 / 63:1 / 86:1 / 115:1 / 150:1 / 250:1 / 360:1 |
| Longitud del cuerpo(mm) | 26.4+Caja de cambios |
| Diámetro del eje(mm) | 3 |
| Peso(gramos) | 26 |
| Tipo de eje | Corte en D |
| Eje simple/eje doble | Eje único |
| Tipo de caja de cambios | Spur Gear |
| Especificación eléctrica | |
| Tensión nominal(V) | 6 / 12 |
| Corriente nominal (A) | 0.255 / 0.15 |
| Velocidad nominal(rpm) | 9700 / 10000 |
| Potencia nominal(W) | 1.03 / 0.99 |
| Par nominal(kg.cm) | 0.01 |
