Pack de 2 Motores DC con Engranaje y Encoder 6 V / 12 V 2.5 kg·cm Imán Permanente
- Manuales y documentacion:
Características:
Motor de engranaje de 20 mm que proporciona un par de 0,25 Nm.
Adecuado para aplicaciones de pequeño diámetro, bajo ruido y alto par.
Los motores de engranaje de corriente continua pueden combinarse con un codificador, 3 ppr.
Relación de reducción: 29, 31, 56, 73, 107, 182, 268, 349, 456, 488.
Etapa 4: 29:1 / 31:1
Etapa 5: 56:1 / 73:1
Etapa 6: 107:1 / 182:1
Etapa 7: 268:1 / 349:1 / 456:1 / 488:1;
Aplicaciones:
BOAT, electrodomésticos, SMART HOME, entre otros.

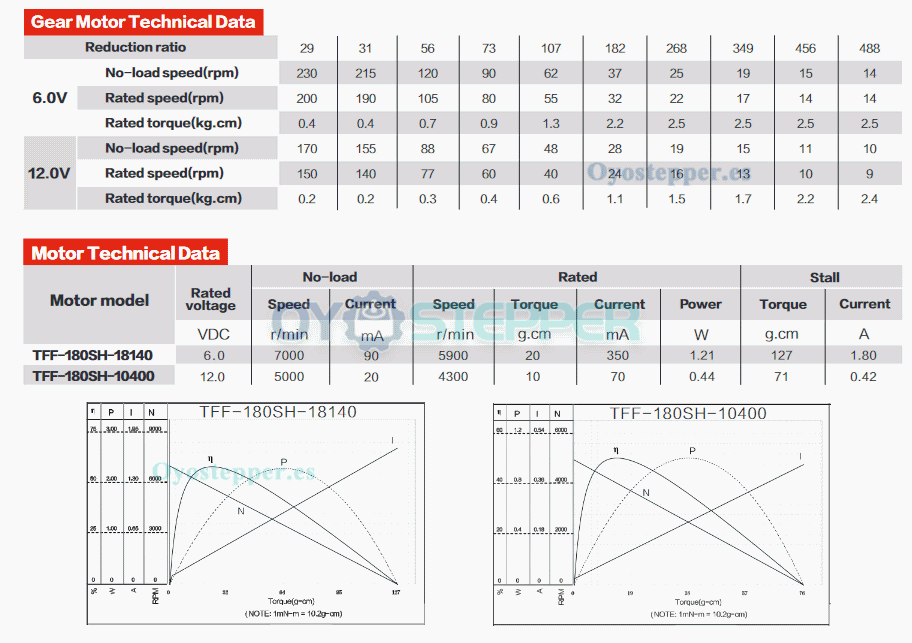

Especificaciones eléctricas:
Número de pieza: GM20-180SH
Voltaje nominal: 6/12VDC
Par nominal: 2.5 kg·cm
Par máximo de tolerancia momentáneo: 5.0 kg·cm
Corriente nominal: 350 mA (6V) / 70 mA (12V)
Velocidad sin carga sin caja de engranajes: 7000 RPM (6V) / 5000 RPM (12V)
Velocidad nominal sin caja de engranajes: 5900 RPM (6V) / 4300 RPM (12V)
Velocidad sin carga con caja de engranajes: 15-230 RPM
Velocidad nominal con caja de engranajes: 9-200 RPM
Potencia nominal: 1.21 W (6V) / 0.44 W (12V)
Tipo de engranaje: Engranaje recto
Tipo de motor: Con escobillas
Eficiencia: IE 2
Ruido: 30 cm, 40-50 dB;

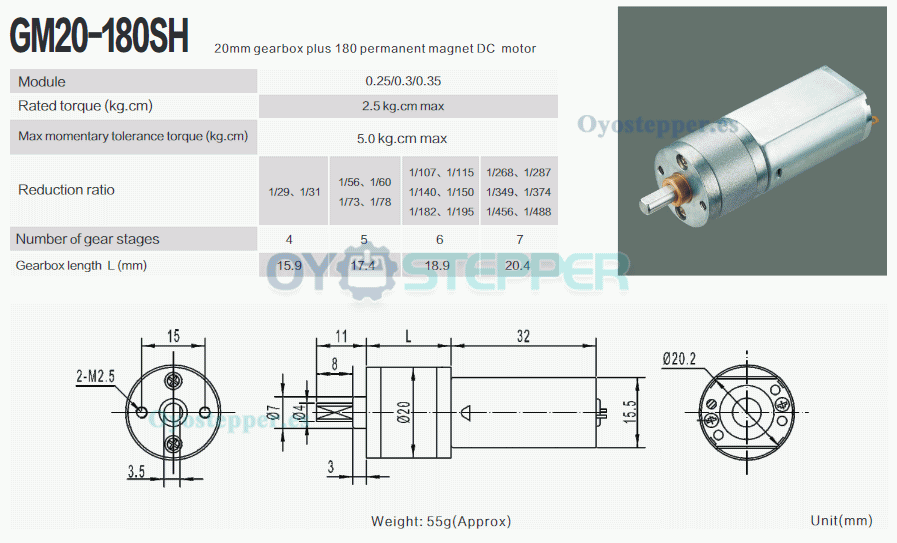

Especificaciones físicas:
Tamaño del motor: 20.2 x 15.5 x 32 mm
Longitud de la caja de engranajes: 15.9 mm / 17.4 mm / 18.9 mm / 20.4 mm
Tamaño de la brida: Φ20.2 mm
Tipo de eje: Corte en D
Diámetro del corte en D: 3.5 mm
Longitud del eje: 8 mm
Diámetro del eje: 4 mm
Peso: 55 g
| Especificación eléctrica | |
|---|---|
| Potencia nominal(W) | 0.44 / 1.21 |
| Tensión nominal(V) | 6 / 12 |
| Corriente nominal (A) | 0.35 / 0.07 |
| Velocidad nominal(rpm) | 5900 / 4300 |
| Par nominal(kg.cm) | 0.02 / 0.01 |
| Especificación física | |
| Diámetro del eje(mm) | 4 |
| Longitud del eje(mm) | 8 |
| Peso(gramos) | 55 |
| Longitud del cuerpo(mm) | 32+Caja de cambios |
| Tamaño del marco(mm) | Φ20.2 |
| Longitud de la caja de cambios(mm) | 15.9 / 17.4 / 18.9 / 20.4 |
| Tipo de caja de cambios | Caja de engranajes rectos |
| Relación de transmission | 29:1 / 31:1 / 56:1 / 73:1 / 107:1 / 182:1 / 263:1 / 349:1 / 456:1 / 488:1 |
| Tipo de eje | Corte en D |
| Eje simple/eje doble | Eje único |
