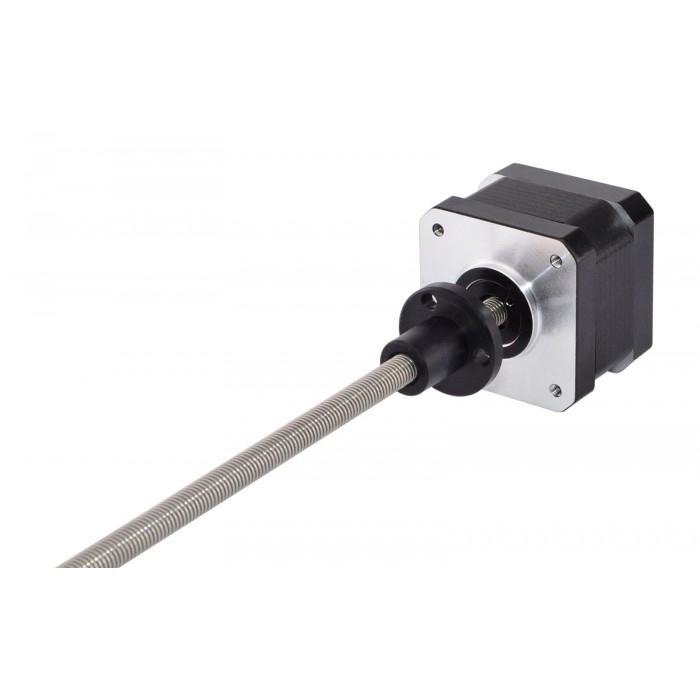

Actuador de motor paso a paso lineal externo Nema 17, 1,8 grados, 0,4 A, 26 Ncm tornillo de plomo de 12V 200 mm

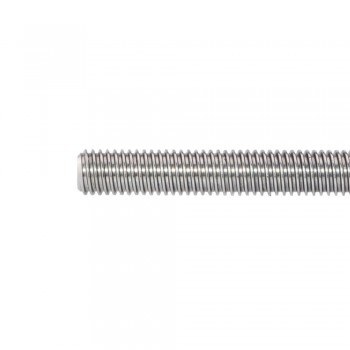

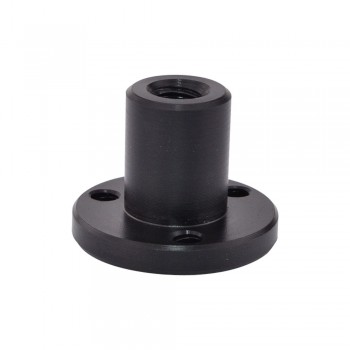

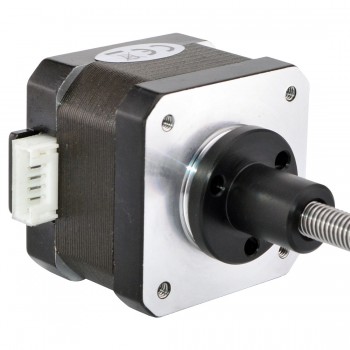

Este modelo es un motor paso a paso lineal económico que se llama actuador lineal externo Nema 17, la parte del motor es un motor paso a paso Nema 17 de 34 mm, 1,8 grados, 0,4 A. Se integró con varilla roscada de 200 mm Tr6.35x2 y una tuerca de tornillo POM se mueve a lo largo de la varilla roscada.
Especificación eléctrica
- Número de pieza del fabricante: 17E13S0404AF-200RS(17LS13-0404E-200D)
- Tipo de motor: Paso a paso lineal externo
- Ángulo de paso: 1,8 grados
- Empuje mínimo: 1,3 N (300 pps)
- Corriente nominal/fase: 0.4A
- Resistencia de fase: 30 ohmios
- Voltaje: 12V
- Inductancia: 37mH ± 20%(1KHz)
Especificación física
- Tamaño del marco: 42 x 42 mm
- Longitud del cuerpo: 34 mm
- Longitud del tornillo de avance: 200 mm (7,874")
- Diámetro del tornillo de avance: Φ6,35 mm (0,25")
- Plomo/paso: 0,01 mm (0,0003937")
- Plomo/Revolución: 2 mm (0,0787")
- Número de clientes potenciales: 4
- Longitud del cable: 400 mm
- Peso: 400g

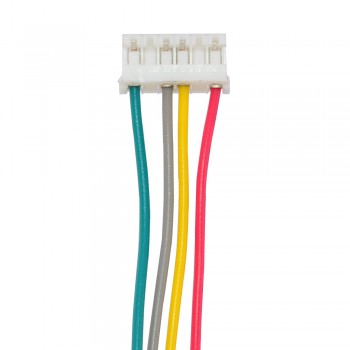

Conexión
| A+ | A- | B+ | B- |
| Rojo | Gris | Amarillo | Verde |
Recursos
- Ficha técnica completa: 17LS13-0404E-200D.pdf
- 17E13S0404AF-200RS(17LS13-0404E-200D).STEP
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Par de retención (Ncm) | 26 |
| Par de retención (oz.in) | 36.8 |
| Inductancia(mH) | 37 |
| Tipo de motor | Externo |
| Resistencia de fase(ohmios) | 30 |
| Corriente nominal (A) | 0.4 |
| Ángulo de paso(°) | 1.8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 34 |
| Diámetro del tornillo de avance(mm) | 6.35 |
| Longitud del tornillo de avance(mm) | 200 |
| Recorrido de plomo(mm) | 2 |
| Recorrido de plomo/paso(mm) | 0.01 |
| Número de cables | 4 |
| Longitud del cable(mm) | 400 |
| Tamaño del marco(mm) | Nema 17 (42 x 42) |
