Oukeda Motor Paso a Paso Nema 11 para Máquina de Colocación SMT 1.8° 6 N·cm 2 Fases
Oukeda Motor Paso a Paso Nema 11 para Máquina de Colocación SMT 1.8° 6 N·cm 2 Fases

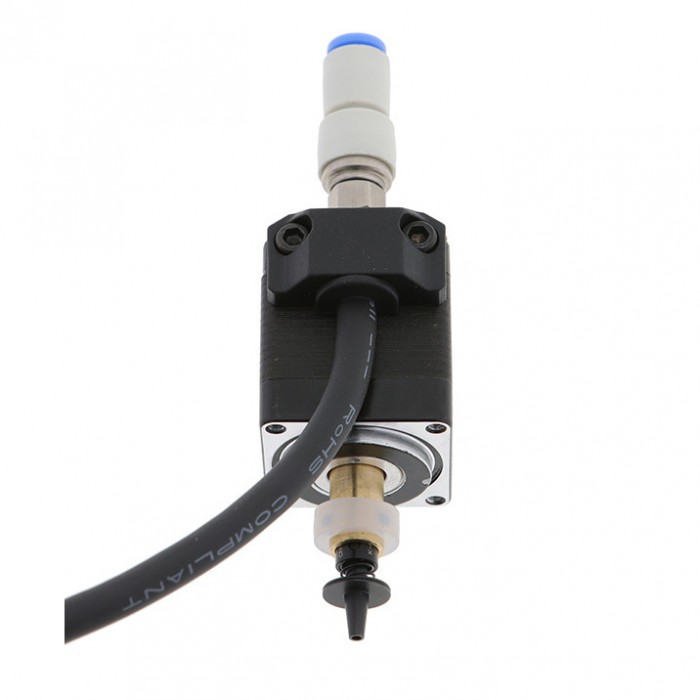

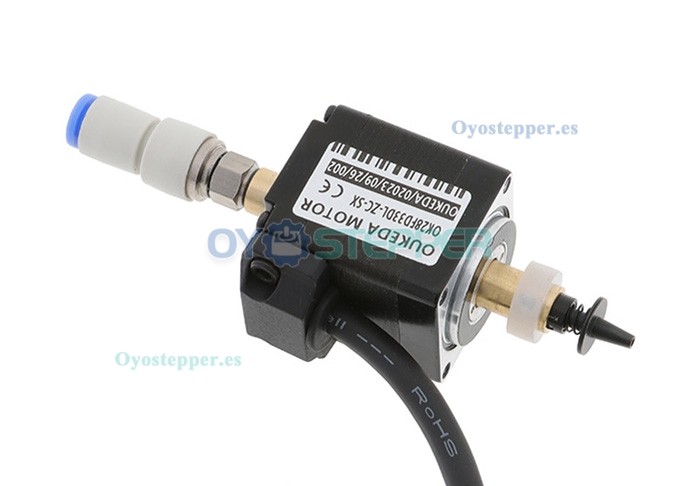

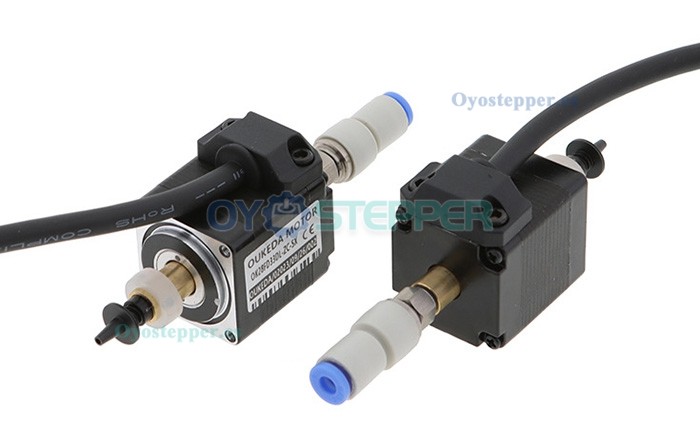

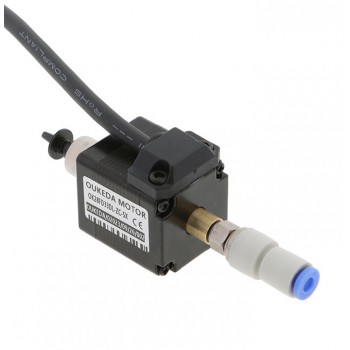

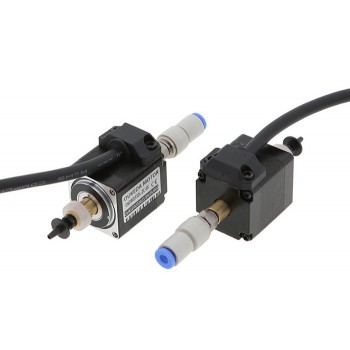

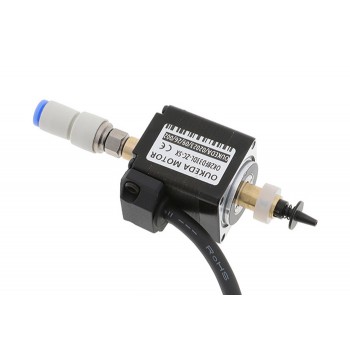

El motor paso a paso Oukeda Nema 11 modelo OK28FD33DL-ZC-SX tiene un ángulo de paso de 1,8° y ofrece un par de retención de 6 N·cm. Funciona a 1 A por fase y es adecuado para equipos como máquinas de colocación SMT. Su diseño compacto de 28×28×33,2 mm facilita la integración en sistemas con espacio limitado.
Especificaciones eléctricas
Número de pieza del fabricante: OK28FD33DL-ZC-SX
Tipo de motor: Motor paso a paso bipolar
Ángulo de paso: 1,8 grados
Número de fases: 2
Par de retención: 6 Ncm (8,49 oz.in)
Corriente nominal/fase: 1 A
Voltaje de uso: 12-24 V
Resistencia de fase: 2,1 ohmios
Inductancia: 1,5 mH ± 20 % (1 kHz)
Clase de aislamiento: B 130 °C [266 °F]；

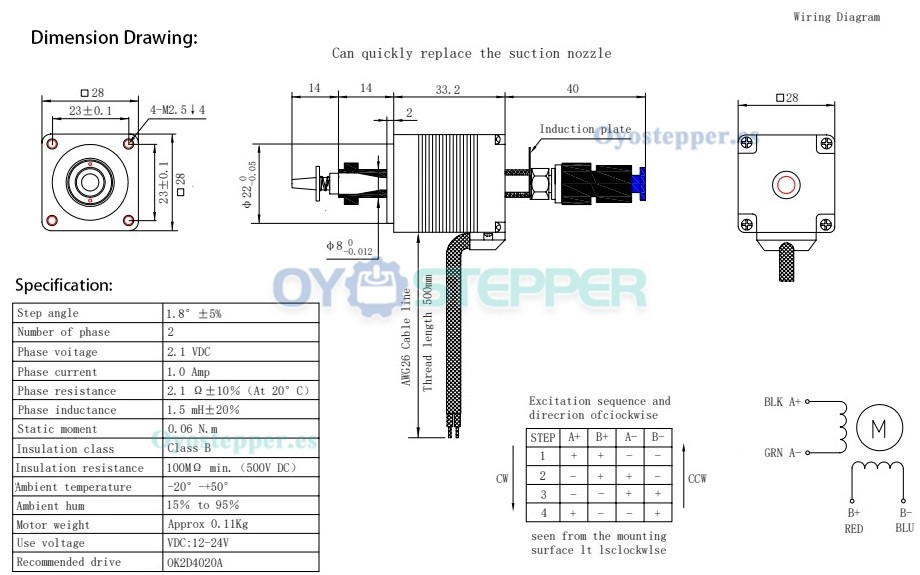

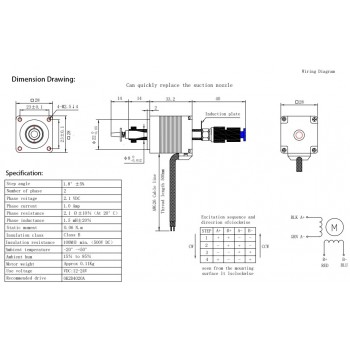

Especificaciones físicas
Tamaño del chasis: 28 x 28 mm

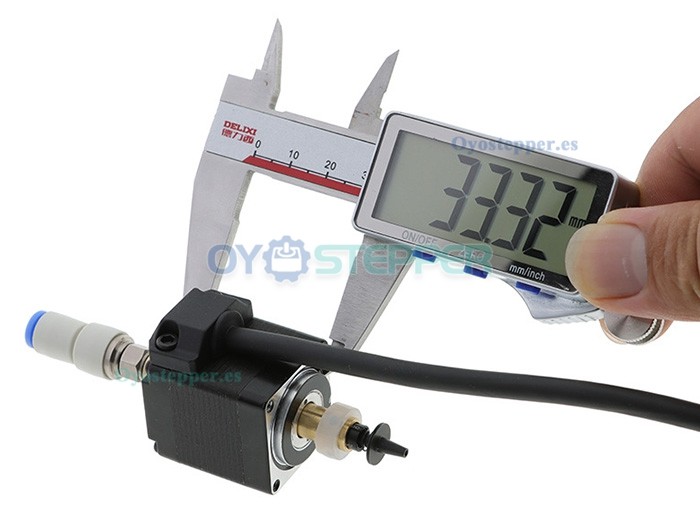

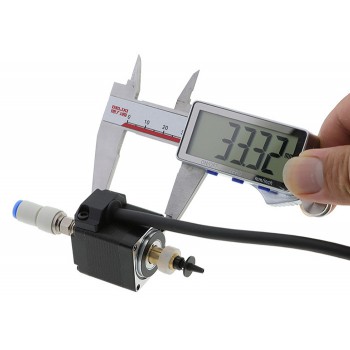

Longitud del cuerpo: 33,2 mm
Diámetro del eje: Φ8 mm
Longitud del eje delantero: 28 mm
Longitud del eje trasero: 40 mm
Número de cables: 4
Longitud de los cables: 300 mm
Peso: 110g
.jpg "Oukeda Motor Paso a Paso Nema 11 para Máquina de Colocación SMT 1.8° 6 N·cm 2 Fases")
.jpg "Oukeda Motor Paso a Paso Nema 11 para Máquina de Colocación SMT 1.8° 6 N·cm 2 Fases")
.jpg "Oukeda Motor Paso a Paso Nema 11 para Máquina de Colocación SMT 1.8° 6 N·cm 2 Fases")
.jpg "Oukeda Motor Paso a Paso Nema 11 para Máquina de Colocación SMT 1.8° 6 N·cm 2 Fases")
| Especificación eléctrica | |
|---|---|
| Par de retención (Ncm) | 6 |
| Par de retención (oz.in) | 8.49 |
| Corriente nominal (A) | 1 |
| Número de fases | 2 |
| Ángulo de paso(deg.) | 1.8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 33.2 |
| Diámetro del eje(mm) | 8 |
| Eje simple/eje doble | Dual Shaft |
| Peso(gramos) | 110 |
| Longitud del eje de entrada(mm) | 28 |
| Longitud del eje de salida(mm) | 40 |
| Tamaño del marco(mm) | 28x28 |
