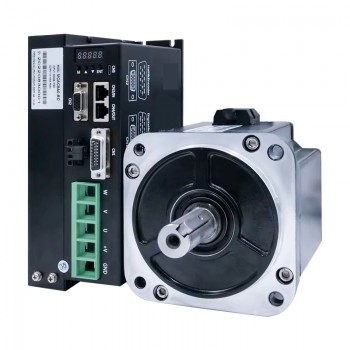

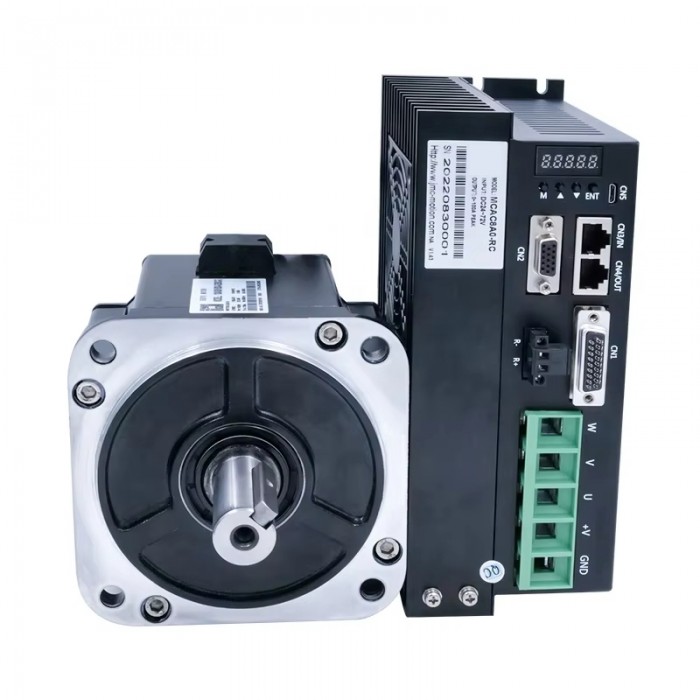

Kit de Motor Servo DC 1500 W con Controlador 48 V 4.78 N·m 3000 RPM con Encoder de 2500 Líneas

Kit de Motor Servo DC 1500 W con Controlador 48 V 4.78 N·m 3000 RPM con Encoder de 2500 Líneas

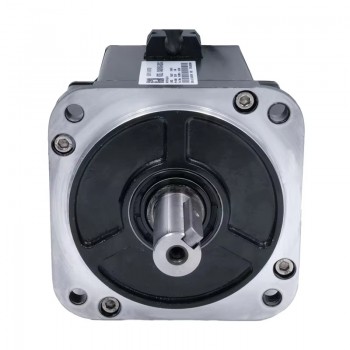

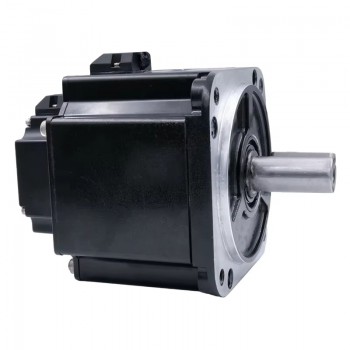

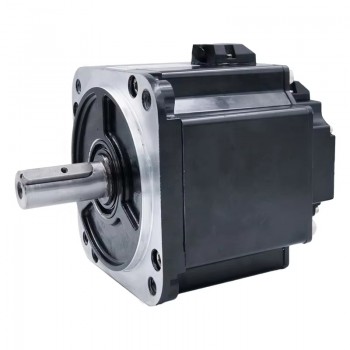

Motor Servo DC 1500 W 48 V 4.78 N·m 3000 RPM con Encoder Magnético de 2500 Líneas


El motor servo DC de 1500 W y 48 V tiene un par nominal de 4.78 N·m y una velocidad nominal de 3000 RPM. Con un codificador magnético de 2500 líneas, ofrece un par máximo de 14.3 N·m. El tamaño del chasis es de 130 x 130 mm y el motor cuenta con un diámetro de eje de 19 mm y una longitud de 58 mm. Su corriente nominal es de 37 A, con un peso de 6 kg, adecuado para aplicaciones que requieren control de alto rendimiento.

Especificaciones del servomotor

Número de pieza: 130ASM1500-5-2500C

Voltaje de alimentación: 48 V

Potencia nominal: 1500 W

Par nominal: 4,78 Nm (676,90 oz.in)

Par máximo: 14,3 Nm

Velocidad nominal: 3000 RPM

Velocidad máxima: 3500 RPM

Corriente nominal: 37 A

Corriente máxima: 74 A

Pares de polos del motor: 5

Inercia del rotor (10^-4 kg*cm²): 11,2

Codificador: Codificador magnético de 2500 líneas;

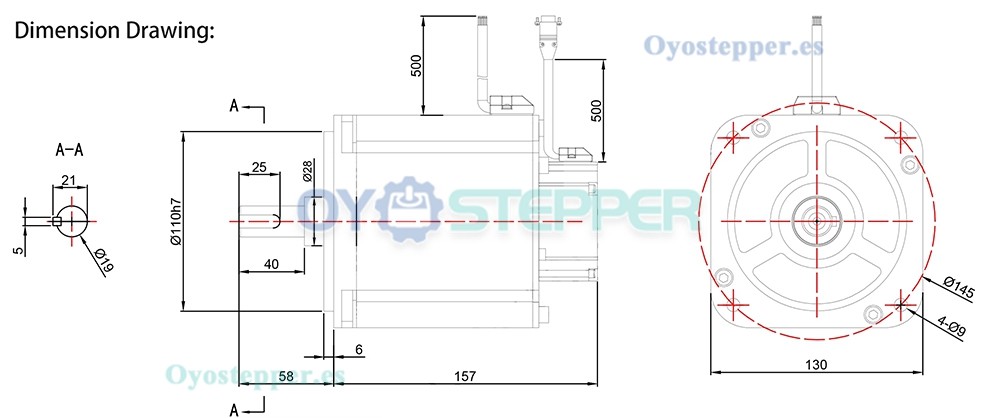

Especificaciones físicas:

Dimensiones del chasis: 130 x 130 mm

Tamaño del marco: 130 x 130 mm

Longitud del cuerpo: 215 mm

Diámetro del eje: 19 mm

Longitud del eje: 58 mm

Longitud del chavetero: 25 mm

Peso: 6 kg

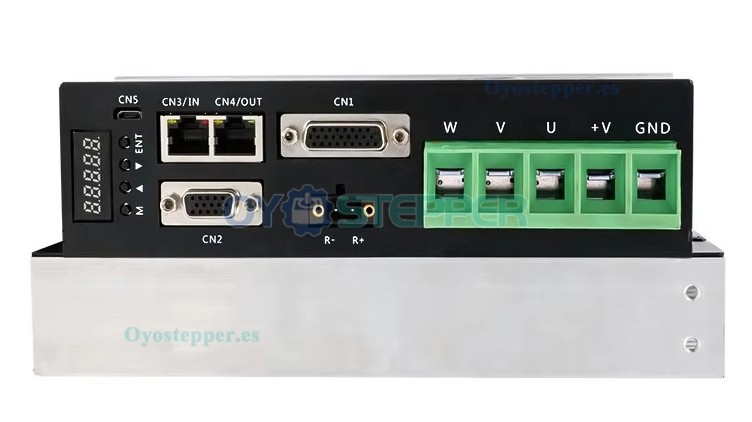

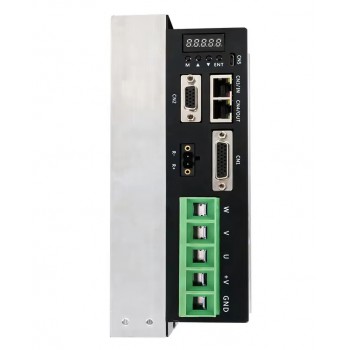

MCAC8A0 Driver Digital de Servomotor Trifásico 1000 W 24–110 V 100 A para Motor de 110 y 130 mm

El controlador de servo de bajo voltaje adopta el control vectorial diseñado y producido por DSP, siendo un controlador de servo AC digital de bucle cerrado completo y bajo costo. Incluye tres controles de bucle de retroalimentación ajustables (bucle de posición, bucle de velocidad y bucle de corriente), con un rendimiento estable, adecuado para accionar motores servo AC con un voltaje de 36V a 80V y una potencia inferior a 1000W.

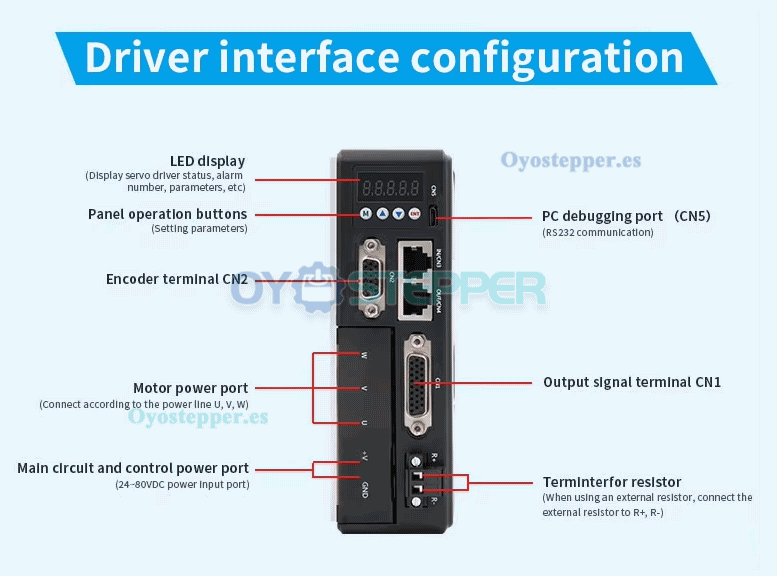

Características:

La bobina del motor protege la fuente de alimentación contra cortocircuitos.

Protección contra sobrecorriente, sobrecarga y sobrevelocidad.

Protección contra desconexión del encoder.

Múltiples modos de entrada de control.

Interfaz de entrada de reinicio de servo aislada por optoacoplador ERC.

Ancho de banda del bucle de corriente: (-3dB) 2KHz (valor típico).

La interfaz RS232C se puede utilizar para descargar parámetros a través de un PC o mostrar texto.

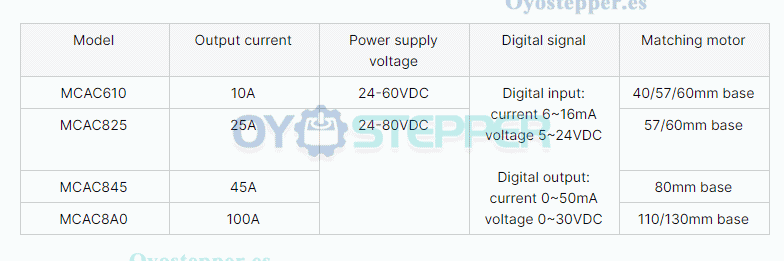

Especificaciones del Controlador de Servo:

Número de Parte: MCAC8A0

Fases: 3

Voltaje de entrada: 24~110V

Corriente de entrada: 100A

Voltaje de salida: 100V

Potencia nominal: 1000W

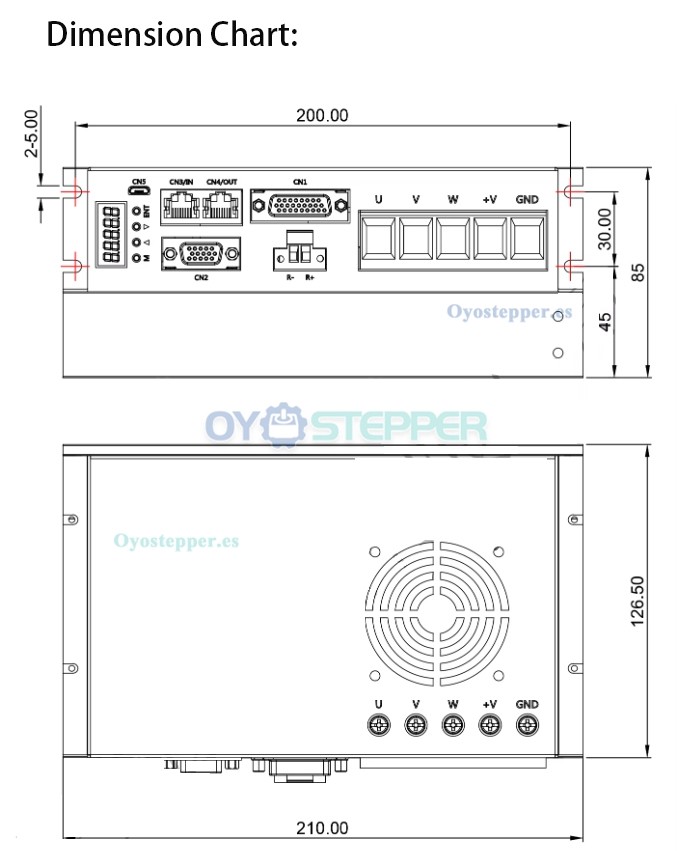

Dimensiones: 210x126.5x85mm

Motor compatible: Base de 110/130mm

Peso: 2.5kg
