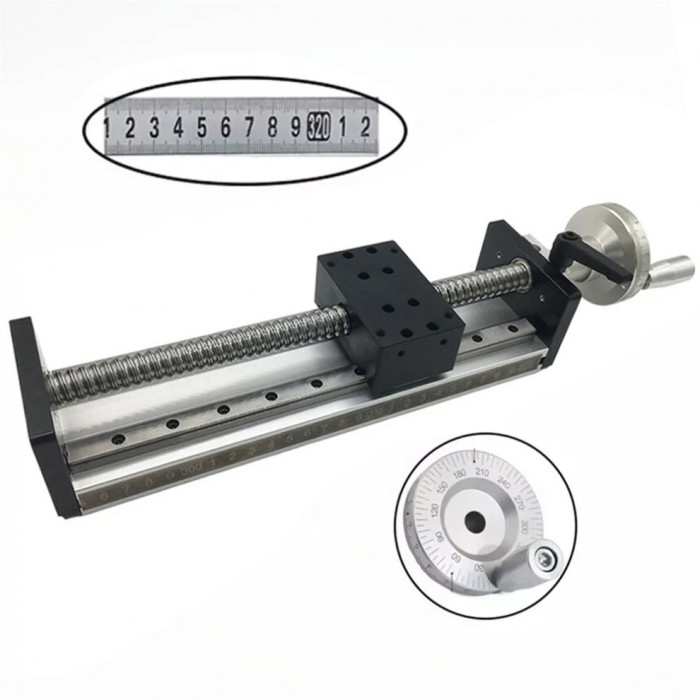

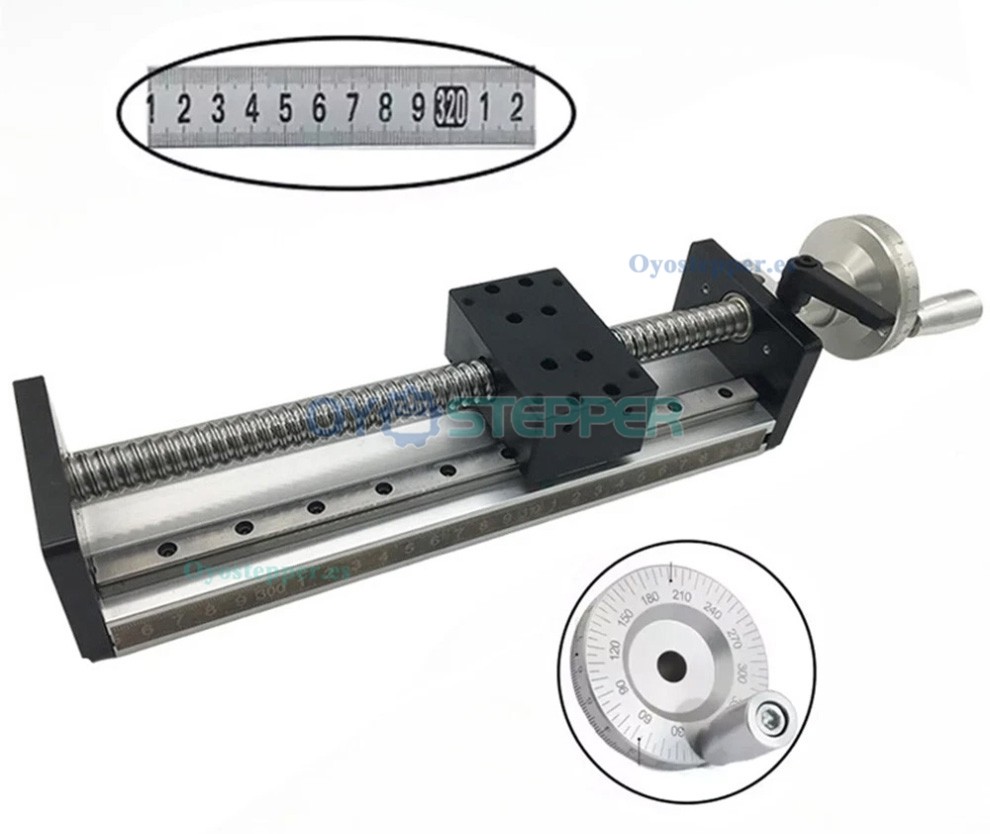

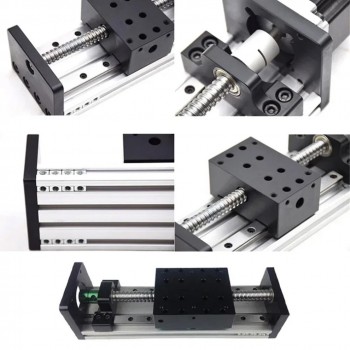

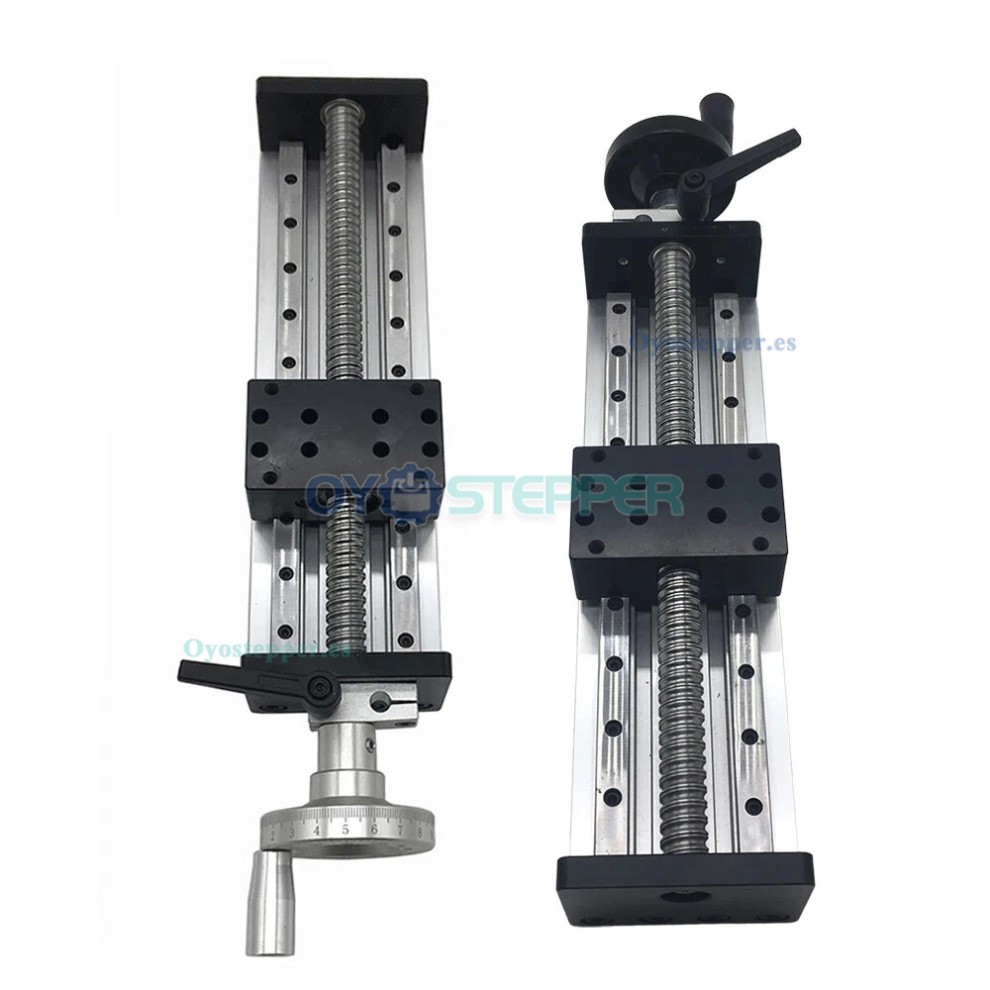

Mesa Deslizante Manual SXG5080 con Doble Guía y Husillo a Bolas para Módulo de Movimiento Lineal CNC con Volante
Mesa Deslizante Manual SXG5080 con Doble Guía y Husillo a Bolas para Módulo de Movimiento Lineal CNC con Volante
Características:
Admite hasta 60 kg (horizontal) y 30 kg (vertical).
Carrera ajustable de 100 mm a 300 mm.
La base es de aleación de aluminio, con componentes principales de acero al carbono y acero para rodamientos.

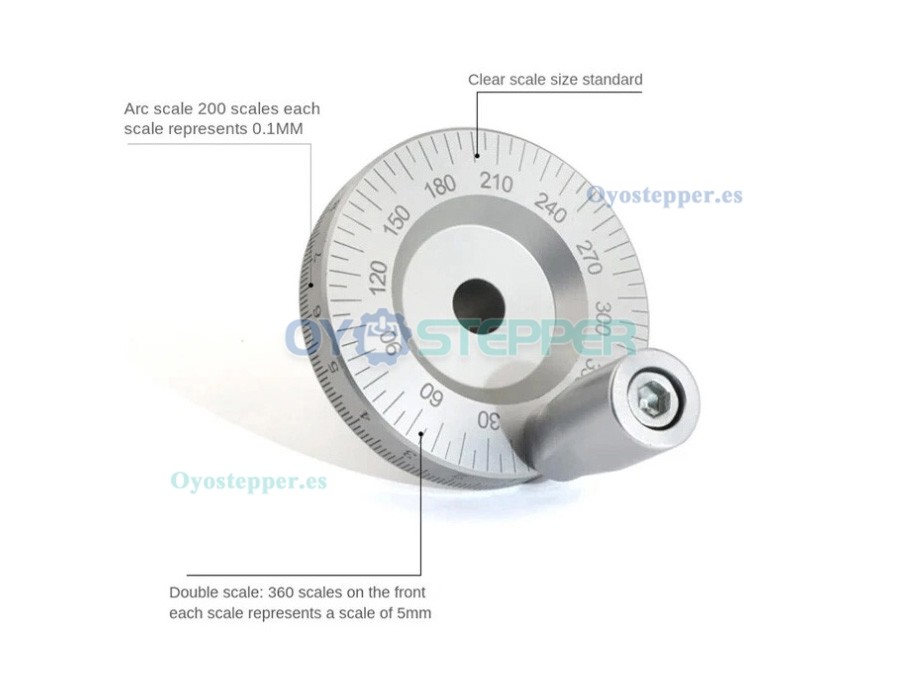

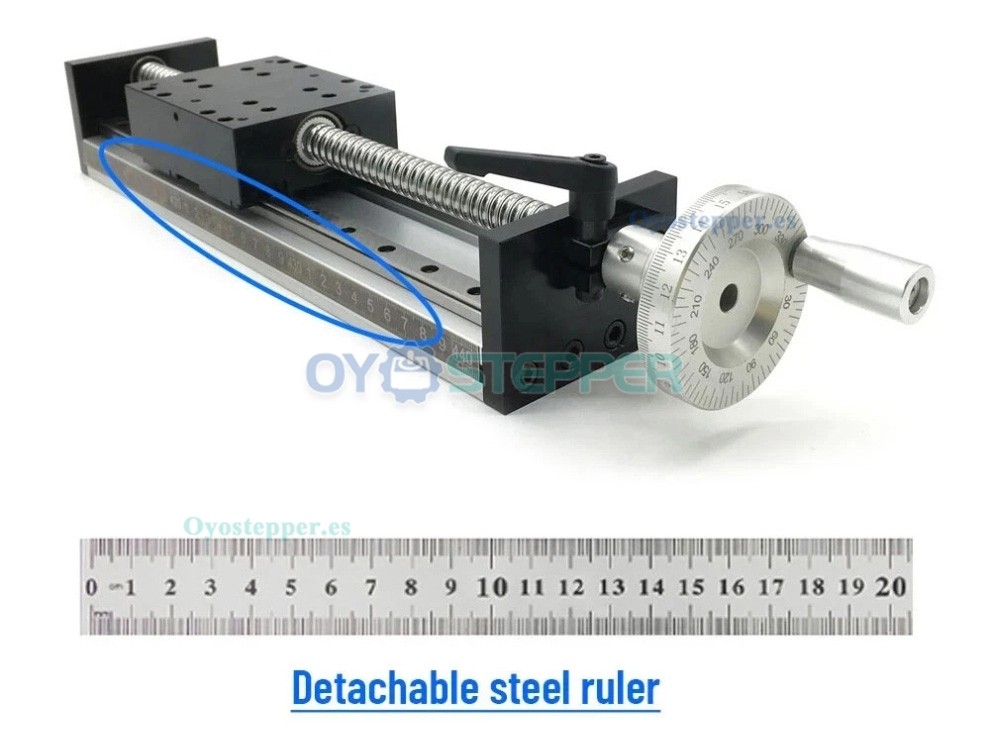

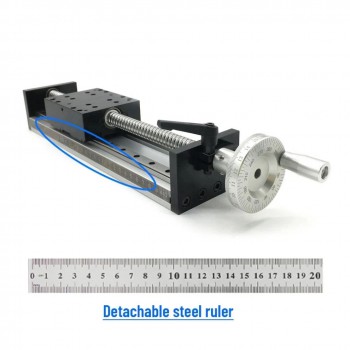

Ajuste manual: Incluye volante para posicionamiento manual con precisión de ±0,02 mm.

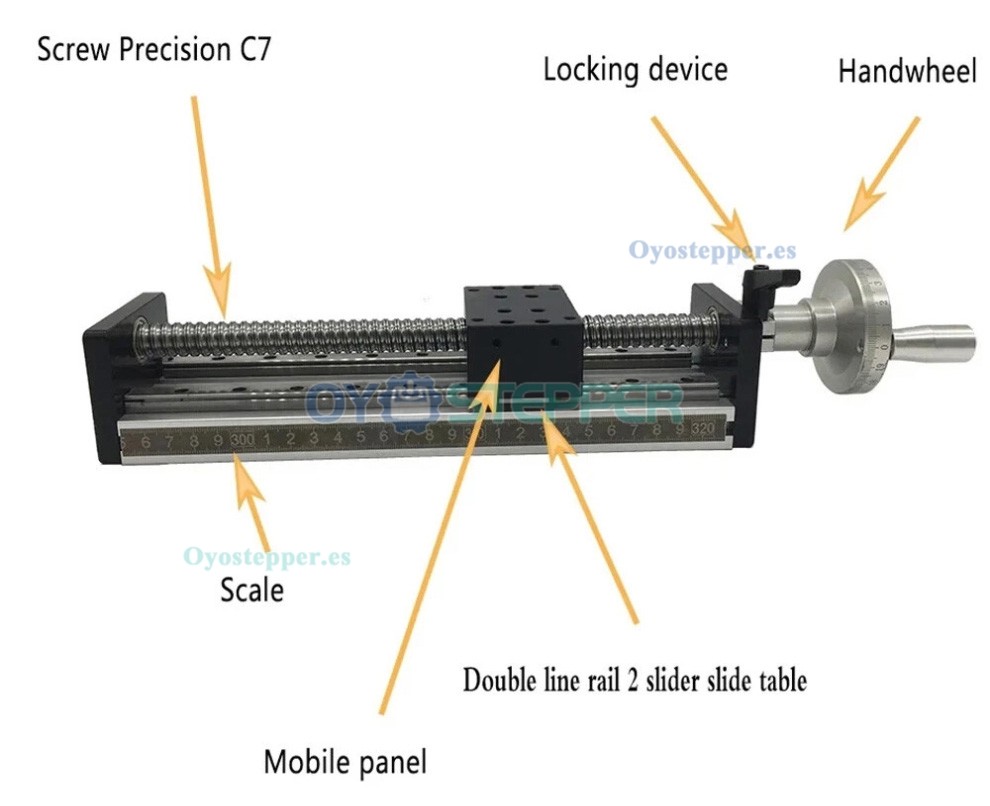

Equipada con husillo de bolas SFU1605 grado C7 (diámetro 16 mm, paso 5 mm) y rieles lineales MGN12H/MGN12R; precisión de posicionamiento repetido de 0,02‑0,03 mm.
Especificaciones:
Modelo: SXG5080 (mesa 50 × 80 mm)
Tipo de husillo: SFU1605 (Diámetro 16 mm, Paso 5 mm; una rotación del husillo desplaza el panel 5 mm)
Precisión del husillo: Nivel C7
Carrera efectiva: 100 mm‑300 mm (opcional)
Longitud total: Carrera efectiva + 110 mm (mesa 50 × 80 mm)
Tamaño del panel móvil: 50 × 80 mm
Diámetro de guía: 12 mm
Tipo de guía: 2 × MGN12R

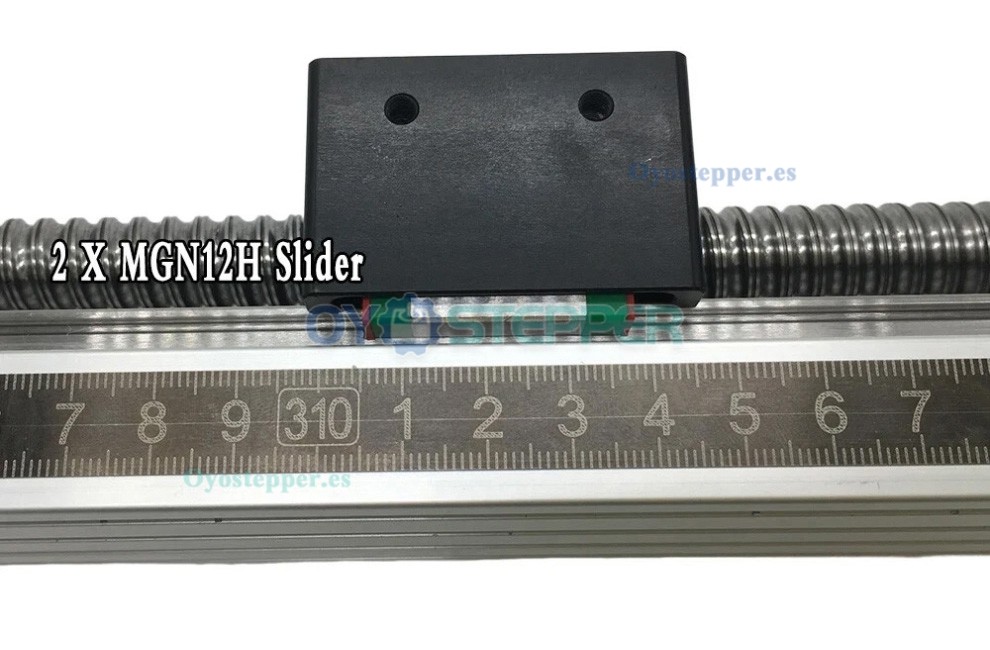

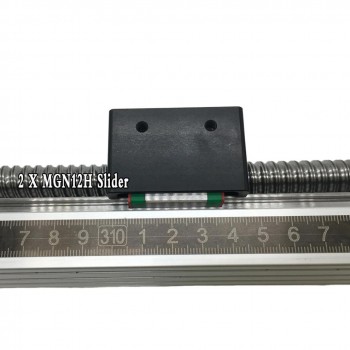

Tipo de corredera: 2 × MGN12H (para mesa 50 × 80 mm)
Carga horizontal: Máx. 60 kg / 132,28 lb (para mesa 50 × 80 mm)
Carga vertical: Máx. 30 kg / 66,14 lb (para mesa 50 × 80 mm)
Velocidad máxima: 500 mm/s
Precisión de posicionamiento repetido del husillo: 0,02‑0,03 mm
Material del husillo y riel lineal: Acero al carbono y acero para rodamientos
Material de la placa base: Aleación de aluminio
Contenido del paquete:
1 × Mesa deslizante con volante manual

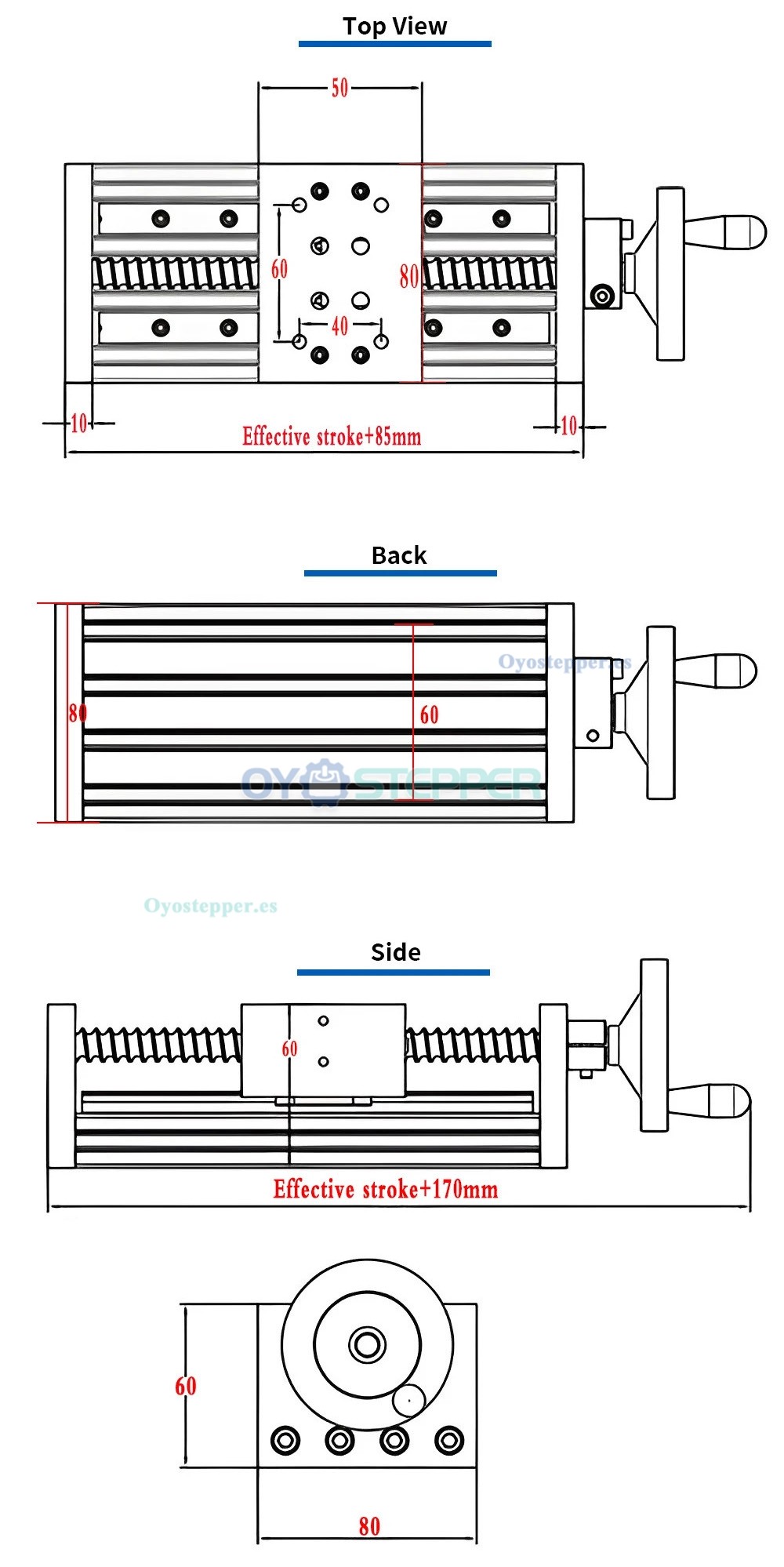

Drawings:
