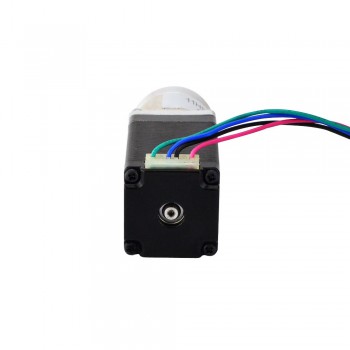

Motor paso a paso de caja de cambios Nema 11 bipolar longitud 51 mm 12 Ncm con caja de cambios planetaria 5:1
Este motor paso a paso Nema 11 con cuerpo de 51 mm y corriente nominal de 0,67 A, integró una caja de engranajes planetarios de relación de transmisión de 5,18:1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.
Especificaciones eléctricas
- Número de pieza del fabricante: 11HS20-0674S-PG5
- Tipo de motor: paso a paso bipolar
- Par de retención sin caja de cambios: 14 Ncm (19,8 oz.in)
- Corriente nominal/fase: 0,67 A
- Resistencia de fase: 12 ohmios
- Inductancia: 6,5 mH±20 % (1 KHz)
Especificaciones de la caja de cambios
- Tipo de caja de cambios: Planetario
- Relación de engranajes: 5,18: 1
- Eficiencia: 90 %
- Reacción en vacío: <=3 grado
- Torsión máxima permitida: 3Nm(425oz.in)
- Par de momento admisible: 5Nm(708oz.in)
- Carga axial máxima del eje: 5N
- Carga radial máxima del eje: 25N
Especificaciones físicas
- Tamaño del marco: 28 x 28 mm
- Longitud del motor: 50,5 mm
- Longitud de la caja de cambios: 29,2 mm
- Diámetro del eje: Φ6 mm
- Longitud del eje: 18 mm
- Longitud de corte en D: 12 mm
- Número de clientes potenciales: 4
- Longitud del cable: 300 mm
- Peso: 290 g
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
Recursos
- Hoja de datos completa: 11HS20-0674S-PG5.pdf
- Curva de par: 11HS20-0674S-PG5_Torque_Curve.pdf
- 11HS20-0674S-PG5.STEP
| Especificación de caja de cambios | |
|---|---|
| Holgura sin carga(Max.°) | 1 |
| Eficiencia | 90% |
| Relación de transmission | 5.18:1 |
| Longitud de la caja de cambios(mm) | 27.2 |
| Tipo de caja de cambios | Planetario de precision |
| Máx. par admisible(Ncm) | 200 |
| Máx. par admisible(oz.in) | 283.2 |
| Par admisible de momento(Ncm) | 566.4 |
| Carga axial máxima del eje(N) | 5 |
| Carga radial máxima del eje(N) | 25 |
| Especificación del motor | |
| Inductancia(mH) | 6.5 |
| Longitud del cable(mm) | 500 |
| NEMA Tamaño | Nema 11 |
| Número de cables | 4 |
| Resistencia de fase(ohmios) | 12 |
| Corriente nominal (A) | 0.67 |
| Diámetro del eje(mm) | 6 |
| Longitud del eje(mm) | 18 |
| Bipolar/Unipolar | Bipolar |
| Par de retención sin caja de cambios(Ncm) | 14 |
| Par de retención sin caja de cambios(oz.in) | 19.8 |
| Motor Length(mm) | 51 |
| Eje simple/eje doble | Eje simple |
| Tipo de eje | corte D |
| Especificación física | |
| Peso(gramos) | 400 |
