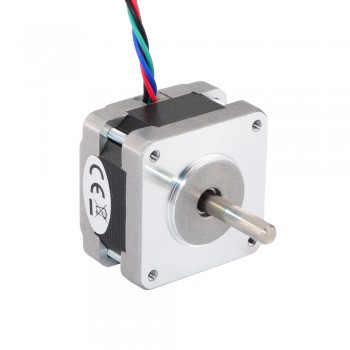

Motor paso a paso Nema 16 Bipolar 0,9 grados 16 Ncm 0,6 A 6 V 39 x 39 x 25 mm 4 cables
Este motor paso a paso bipolar Nema 16 con un ángulo de paso de 0,9 grados y un tamaño de 39x39x25 mm. Tiene 4 cables, cada fase consume 0,6 A a 6 V, con un par de retención de 16 Ncm (22,66 oz.in).
Especificación eléctrica
- Número de pieza del fabricante: 16HM10-0604S
- Tipo de motor: paso a paso bipolar
- Ángulo de paso: 0,9 grados
- Par de sujeción: 16 Ncm (22,66 oz.in)
- Corriente nominal/fase: 0.6A
- Resistencia de fase: 10 ohmios
- Inductancia: 15,5 mH ± 20 % (1 KHz)
Especificación física
- Tamaño del marco: 39 x 39 mm
- Longitud del cuerpo: 25 mm
- Diámetro del eje: Φ5mm
- Longitud del eje: 24 mm
- Longitud del corte en D: 15 mm
- Número de clientes potenciales: 4
- Longitud del cable: 300 mm
- Peso: 120g
Conexión
| A+ | A- | B+ | B- |
| Negro | Rojo | Verde | Azul |
Recursos
- Hoja de datos completa: 16HM10-0604S.pdf
- Curva de par: 16HM10-0604S_Torque_Curve.pdf
- 16HM10-0604S.STEP
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Par de retención (Ncm) | 16 |
| Par de retención (oz.in) | 22.7 |
| Inductancia(mH) | 15.5 |
| Resistencia de fase(ohmios) | 10 |
| Corriente nominal (A) | 0.6 |
| Ángulo de paso(°) | 0.9 |
| Especificación física | |
| Longitud del cuerpo(mm) | 25 |
| Tamaño del marco(mm) | 39x39 |
| Eje simple/eje doble | Eje simple |
| Tipo de eje | corte D |
| Diámetro del eje(mm) | 5 |
| Longitud del eje(mm) | 24 |
| Número de cables | 4 |
| Longitud del cable(mm) | 300 |
| Peso(gramos) | 120 |
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Hilos y cables: longitudes especiales, manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
