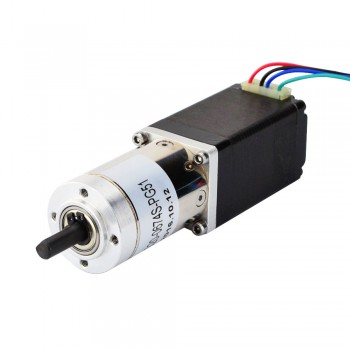

Motor paso a paso engranado Nema 11 bipolar longitud 51 mm 12 Ncm con caja de cambios planetaria 51: 1
-
Manuales y documentacion:
Hoja de datos completa:
Curva de par:
Motor paso a paso engranado Nema 11 bipolar longitud 51 mm 12 Ncm con caja de cambios planetaria 51: 1
Este motor paso a paso Nema 11 con cuerpo de 51 mm y corriente nominal de 0,67 A, integró una caja de engranajes planetarios de relación de transmisión de 50,9: 1. Es una eficaz solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.
Especificaciones eléctricas
Número de pieza del fabricante: 11HS20-0674S-PG51
Tipo de motor: paso a paso bipolar
Par de retención sin caja de cambios: 14 Ncm (19,83 oz.in)
Corriente nominal/fase: 0,67 A
Resistencia de fase: 12 ohmios
Voltaje: 6,2 V
Inductancia: 6,5mH ± 20 % (1 KHz)
Especificaciones de la caja de cambios
Tipo de caja de cambios: Planetario
Relación de engranajes: 50,9: 1
Eficiencia del equipo: 70 %
Reacción en vacío: <=3 grado
Torsión máxima permitida: 3Nm(425oz.in)
Par de momento admisible: 5Nm(708oz.in)
Carga axial máxima del eje: 5N
Carga radial máxima del eje: 25N
Especificaciones físicas
Tamaño del marco: 28 x 28 mm
Longitud del motor: 50,5 mm
Longitud de la caja de cambios: 42,7 mm
Diámetro del eje: Φ6 mm
Longitud del eje: 18 mm
Longitud de corte en D: 12 mm
Número de clientes potenciales: 4
Longitud del cable: 500 mm
Peso: 330g
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| Especificación de caja de cambios | |
|---|---|
| Holgura sin carga(Max.°) | 1 |
| Eficiencia | 73% |
| Relación de transmission | 51,89:1 |
| Longitud de la caja de cambios(mm) | 42,7 |
| Tipo de caja de cambios | Planetario de precision |
| Máx. par admisible(Ncm) | 400 |
| Máx. par admisible(oz.in) | 566,4 |
| Par admisible de momento(Ncm) | 849,7 |
| Carga axial máxima del eje(N) | 5 |
| Carga radial máxima del eje(N) | 25 |
| Especificación del motor | |
| Inductancia(mH) | 6,5 |
| Longitud del cable(mm) | 500 |
| NEMA Tamaño | Nema 11 |
| Número de cables | 4 |
| Resistencia de fase(ohmios) | 12 |
| Corriente nominal (A) | 0,67 |
| Diámetro del eje(mm) | 6 |
| Longitud del eje(mm) | 18 |
| Bipolar/Unipolar | Bipolar |
| Par de retención sin caja de cambios(Ncm) | 14 |
| Par de retención sin caja de cambios(oz.in) | 19,8 |
| Longitud del motor(mm) | 51 |
| Eje simple/eje doble | Eje simple |
| Tipo de eje | corte D |
| Especificación física | |
| Peso(gramos) | 450 |
