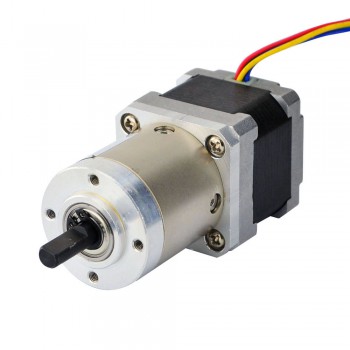

Motor paso a paso Nema 14 bipolar con caja de cambios planetaria 27:1 longitud 33 mm 18 Ncm
Este motor paso a paso Nema 14 con cuerpo de 33 mm y corriente nominal de 0,8 A, integró una caja de engranajes planetarios de relación de transmisión de 26,85: 1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.
Especificaciones eléctricas
- Número de pieza del fabricante: 14HS13-0804S-PG27
- Tipo de motor: paso a paso bipolar
- Ángulo de paso: 0,067 grados
- Par de retención sin caja de cambios: 14 Ncm (19,8 oz.in)
- Corriente nominal/fase: 1,0 A
- Resistencia de fase: 3,2 ohmios
- Inductancia: 4,5 mH ± 20 % (1 KHz)
Especificaciones de la caja de cambios
- Tipo de caja de cambios: Planetario
- Relación de engranajes: 26,85: 1
- Eficiencia del equipo: 80 %
- Reacción en vacío: <=3 grado
- Torsión máx. permisible: 3 Nm (424.83oz.in)
- Par de momento admisible: 5 Nm (708.06 oz.in)
- Carga axial máxima del eje: 50N
- Carga radial máxima del eje: 100N
Especificaciones físicas
- Tamaño del marco: 35 x 35 mm
- Longitud del motor: 34 mm
- Longitud de la caja de cambios: 35,8 mm
- Diámetro del eje: Φ6 mm
- Longitud del eje: 18 mm
- Longitud de corte en D: 12 mm
- Número de clientes potenciales: 4
- Longitud del cable: 500 mm
- Peso: 400g
Conexión
| A+ | A- | B+ | B- |
| Rojo | Verde | Amarillo | Azul |
Recursos
- Hoja de datos completa: 14HS13-0804S-PG27.pdf
- Curva de par: 14HS13-0804S-PG27_Torque_Curve.pdf
- 14HS13-0804S-PG27.STEP
| Especificación de caja de cambios | |
|---|---|
| Holgura sin carga(Max.°) | 1 |
| Eficiencia | 81% |
| Relación de transmission | 26.85:1 |
| Longitud de la caja de cambios(mm) | 35.8 |
| Tipo de caja de cambios | Planetario de precision |
| Máx. par admisible(Ncm) | 300 |
| Máx. par admisible(oz.in) | 424.8 |
| Par admisible de momento(Ncm) | 708.1 |
| Carga axial máxima del eje(N) | 50 |
| Carga radial máxima del eje(N) | 100 |
| Especificación del motor | |
| Inductancia(mH) | 4.5 |
| Longitud del cable(mm) | 500 |
| NEMA Tamaño | Nema 14 |
| Número de cables | 4 |
| Resistencia de fase(ohmios) | 3.2 |
| Corriente nominal (A) | 1 |
| Diámetro del eje(mm) | 6 |
| Longitud del eje(mm) | 18 |
| Bipolar/Unipolar | Bipolar |
| Par de retención sin caja de cambios(Ncm) | 18 |
| Par de retención sin caja de cambios(oz.in) | 19.8 |
| Motor Length(mm) | 34 |
| Eje simple/eje doble | Eje simple |
| Tipo de eje | corte D |
| Especificación física | |
| Peso(gramos) | 400 |
