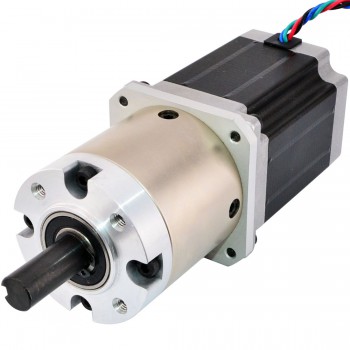

Motor paso a paso Nema 23 bipolar con caja de cambios planetaria 15:1 longitud 76 mm 1,89 Nm 0,42 grados 2,8 A 3,2 V
-
Manuales y documentacion:
Hoja de datos completa:
Curva de par:
Motor paso a paso Nema 23 bipolar con caja de cambios planetaria 15:1 longitud 76 mm 1,89 Nm 0,42 grados 2,8 A 3,2 V
Este motor paso a paso Nema 23 con cuerpo de 76 mm y corriente nominal de 2,8 A, integró una Reductor planetario de relación de transmisión de 15,3:1.
Especificación eléctrica
Número de pieza del fabricante: 23HS30-2804S-PG15
Tipo de motor: paso a paso bipolar
Ángulo de paso: 0,42 grados
Par motor sin caja de cambios: 1,89 Nm (267,65 oz.in)
Corriente nominal/fase: 2,8A
Resistencia de fase: 1,13 ohmios
Inductancia: 5,4 mH ± 20 % (1 KHz)
Especificaciones de la caja de cambios
Tipo de caja de cambios: Planetario
Relación de transmisión: 15,3
Eficiencia: 80%
Huelgo sin carga: <= 3 grados
Par máximo permitido: 30 Nm (4248 oz.in)
Par admisible de momento: 50 Nm (7080 oz.in)
Carga axial máxima del eje: 100N
Carga radial máxima del eje: 200N
Especificaciones físicas
Tamaño del marco: 57 x 57mm
Longitud del motor: 76 mm
Reductor Longitud: 60 mm
Diámetro del eje: Φ12 mm
Longitud del eje: 30 mm
Longitud de la llave: 20 mm
Ancho de la llave: 4 mm
Número de clientes potenciales: 4
Longitud del cable: 500 mm
Peso: 2,0 kg
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| Especificación de caja de cambios | |
|---|---|
| Holgura sin carga(Max.°) | 1,5 |
| Eficiencia | 81% |
| Relación de transmission | 15,3:1 |
| Longitud de la caja de cambios(mm) | 60 |
| Tipo de caja de cambios | Planetario de precision |
| Máx. par admisible(Ncm) | 3000 |
| Máx. par admisible(oz.in) | 4248,4 |
| Par admisible de momento(Ncm) | 5000 / 7080,6 |
| Carga axial máxima del eje(N) | 100 |
| Carga radial máxima del eje(N) | 200 |
| Especificación del motor | |
| Inductancia(mH) | 5,4 |
| Longitud del cable(mm) | 500 |
| NEMA Tamaño | Nema 23 |
| Número de cables | 4 |
| Resistencia de fase(ohmios) | 1,13 |
| Corriente nominal (A) | 2,8 |
| Diámetro del eje(mm) | 12 |
| Longitud del eje(mm) | 30 |
| Bipolar/Unipolar | Bipolar |
| Par de retención sin caja de cambios(Ncm) | 189 |
| Par de retención sin caja de cambios(oz.in) | 267,6 |
| Longitud del motor(mm) | 76 |
| Eje simple/eje doble | Eje simple |
| Tipo de eje | Chavetero |
| Especificación física | |
| Peso(gramos) | 1900 |
