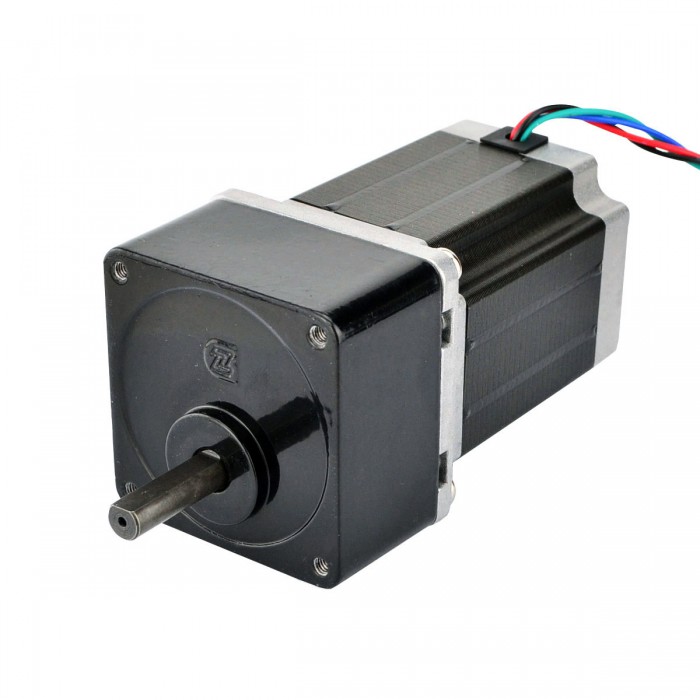

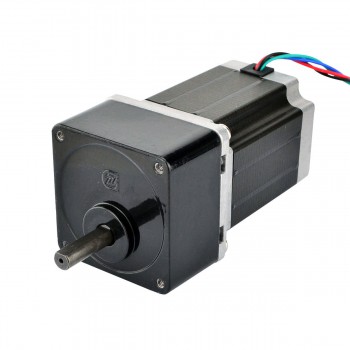

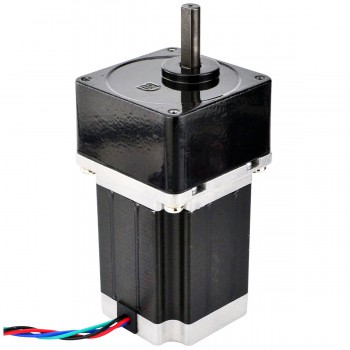

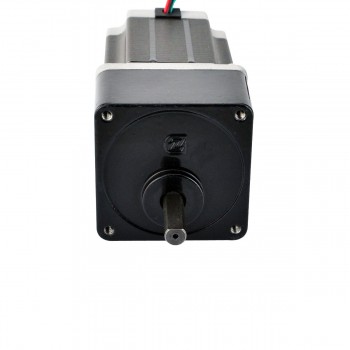

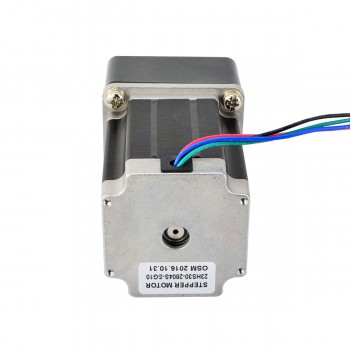

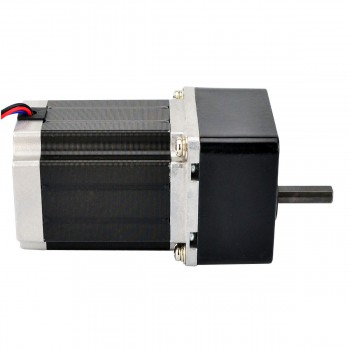

Motor paso a paso Nema 23 bipolar con caja de cambios de dientes rectos 10:1 longitud 76 mm 1,89 Nm 2,8 A 3,2 V

Motor paso a paso Nema 23 bipolar con caja de cambios de dientes rectos 10:1 longitud 76 mm 1,89 Nm 2,8 A 3,2 V
Modelo:23HS30-2804S-SG10
Escribir Comentario
Nuestro precio:€42,37
Cantidad:- +

¡Cuanto más compras, más ahorras!
5 - 9 10 - 49 50 - 99 100 - Max
€40,25 €39,41 €38,13 €36,86
Añadir al Carrito
Quien compró este articulo también compró

Motor paso a paso Nema 23 bipolar con caja de cambios de dientes rectos 10:1 longitud 76 mm 1,89 Nm 2,8 A 3,2 V



Este motor paso a paso Nema 23 con cuerpo de 76 mm y corriente nominal de 2,8 A, integró una caja de cambios de dientes rectos cuadrados de 60 mm con una relación de transmisión de 10:1.



Especificación eléctrica

Número de pieza del fabricante: 23HS30-2804S-SG10

Tipo de motor: paso a paso bipolar

Ángulo de paso: 0,18 grados

Par motor sin caja de cambios: 1,89 Nm (267,65 oz.in)

Corriente nominal/fase: 2,8A

Resistencia de fase: 1,13 ohmios

Voltaje: 3,2 V

Inductancia: 5,4 mH ± 20 % (1 KHz)



Especificaciones de la caja de cambios

Tipo de caja de cambios: Spur

Relación de transmisión: 10

Eficiencia: 80%

Contragolpe sin carga: <= 3 grados

Par máximo permitido: 5 Nm



Especificaciones físicas

Tamaño del marco: 60 x 60 mm

Longitud del motor: 78 mm

Reductor Longitud: 32 mm

Diámetro del eje: Φ8mm

Longitud del eje: 28 mm

Longitud del corte en D: 25 mm

Número de clientes potenciales: 4

Longitud del cable: 500 mm

Peso: 1,5 kg



Conexión

A+ A- B+ B-
Negro Verde Rojo Azul



Anterior: Motor paso a paso Nema 23 Motorreductor bipolar con caja de cambios de dientes rectos 5:1 longitud 76 mm 1,89 Nm
Próximo: Motor paso a paso de engranajes Nema 23 bipolar longitud 76 mm 1,89 Nm 2,8 A 3,2 V con caja de cambios de dientes rectos 20:1
Especificación de caja de cambios
Holgura sin carga(Max.°) 3
Eficiencia 80%
Relación de transmission 10:1
Longitud de la caja de cambios(mm) 32
Tipo de caja de cambios Caja de engranajes rectos
Máx. par admisible(Ncm) 500
Máx. par admisible(oz.in) 708,1
Especificación del motor
Inductancia(mH) 5,4
Longitud del cable(mm) 500
NEMA Tamaño Nema 23
Número de cables 4
Resistencia de fase(ohmios) 1,13
Corriente nominal (A) 2,8
Diámetro del eje(mm) 8
Longitud del eje(mm) 28
Bipolar/Unipolar Bipolar
Par de retención sin caja de cambios(Ncm) 189
Par de retención sin caja de cambios(oz.in) 267,6
Longitud del motor(mm) 78
Eje simple/eje doble Eje simple
Tipo de eje corte D
Especificación física
Peso(gramos) 1500
