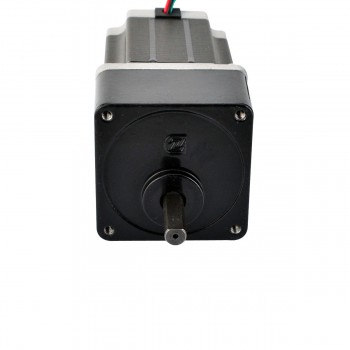

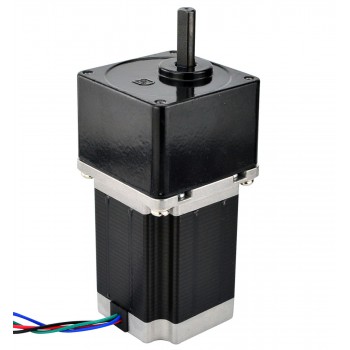

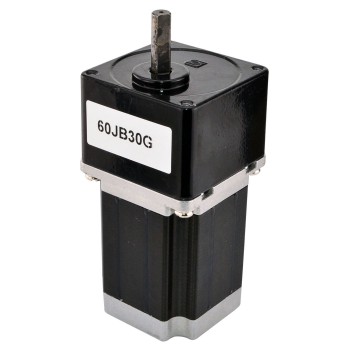

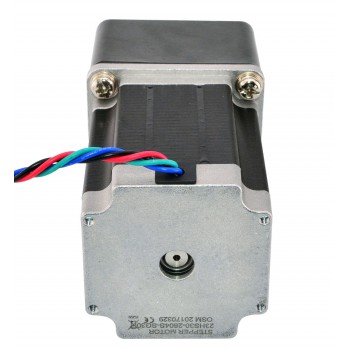

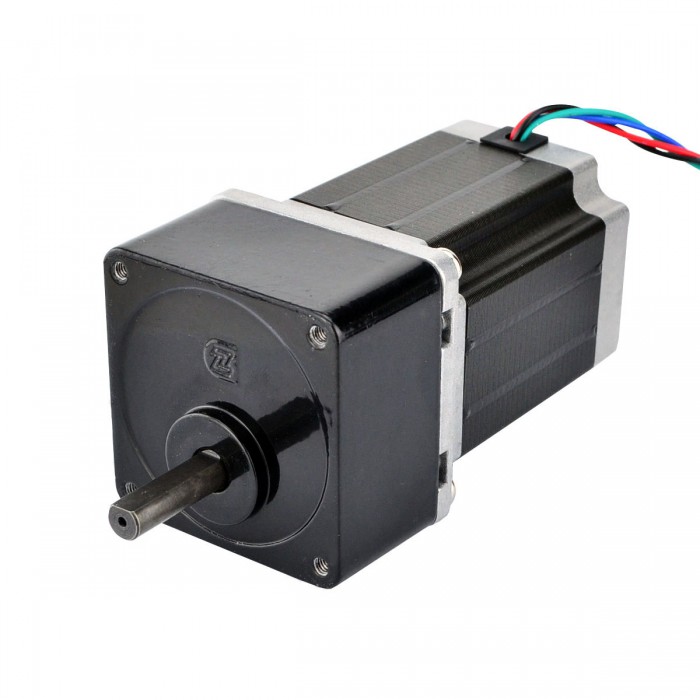

Motor paso a paso Nema 23 bipolar longitud 76 mm 1,89 Nm 2,8 A 3,2 V con caja de cambios de dientes rectos 30:1
Este motor paso a paso Nema 23 con cuerpo de 76 mm y corriente nominal de 2,8 A, integró una caja de cambios de dientes rectos cuadrados de 60 mm con una relación de transmisión de 30:1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.
Especificación eléctrica
- Número de pieza del fabricante: 23HS30-2804S-SG30
- Tipo de motor: paso a paso bipolar
- Ángulo de paso: 0,06 grados
- Par motor sin caja de cambios: 1,89 Nm (267,65 oz.in)
- Corriente nominal/fase: 2.8A
- Resistencia de fase: 1,13 ohmios
- Voltaje: 3,2 V
- Inductancia: 5,4 mH ± 20 % (1 KHz)
Especificaciones de la caja de cambios
- Tipo de caja de cambios: Spur
- Relación de transmisión: 30
- Eficiencia: 70%
- Contragolpe sin carga: <= 3 grados
- Par máximo permitido: 5 Nm
Especificaciones físicas
- Tamaño del marco: 60 x 60 mm
- Longitud del motor: 78 mm
- Reductor Longitud: 40 mm
- Diámetro del eje: Φ8mm
- Longitud del eje: 28 mm
- Longitud del corte en D: 25 mm
- Número de clientes potenciales: 4
- Longitud del cable: 500 mm
- Peso: 1,6 kg
Conexión
A+ | A- | B+ | B- |
Negro | Verde | Rojo | Azul |
Recursos
- Hoja de datos completa: 23HS30-2804S-SG30.pdf
- Curva de par: 23HS30-2804S-SG30_Torque_Curve.pdf
Especificación de caja de cambios | |
---|---|
Holgura sin carga(Max.°) | 3 |
Eficiencia | 70% |
Relación de transmission | 30:1 |
Longitud de la caja de cambios(mm) | 40 |
Tipo de caja de cambios | Caja de engranajes rectos |
Máx. par admisible(Ncm) | 500 |
Máx. par admisible(oz.in) | 708.1 |
Especificación del motor | |
Inductancia(mH) | 5.4 |
Longitud del cable(mm) | 500 |
NEMA Tamaño | Nema 23 |
Número de cables | 4 |
Resistencia de fase(ohmios) | 1.13 |
Corriente nominal (A) | 2.8 |
Diámetro del eje(mm) | 8 |
Longitud del eje(mm) | 28 |
Bipolar/Unipolar | Bipolar |
Par de retención sin caja de cambios(Ncm) | 189 |
Par de retención sin caja de cambios(oz.in) | 267.6 |
Motor Length(mm) | 78 |
Eje simple/eje doble | Eje simple |
Tipo de eje | corte D |
Especificación física | |
Peso(gramos) | 1500 |
