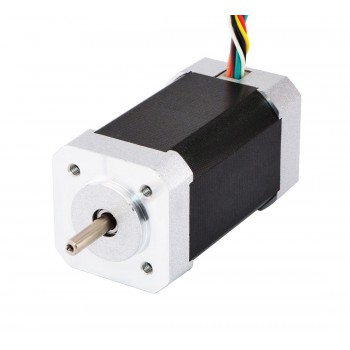

24V 42BLR Motor CC sin escobillas 4000RPM Motor BLDC 0,185Nm 77,5W 4,8A
Motor sin escobillas de 3 fases, 4 polos, 24V, 4000RPM, par nominal 0,185Nm, tamaño de marco 42x42mm, eje D, potencia de 77,5W.
Especificación eléctrica
Número de pieza del fabricante: 42BLS80-24-01
Fase 3
Polos: 4
Voltaje nominal: 24V
Velocidad nominal: 4000±10%RPM
Velocidad sin carga: 5900 RPM
Par nominal: 0,185 Nm (26,2 oz.in)
Corriente nominal: 4,8±10%A
Corriente sin carga: 0,5A
Potencia nominal: 77,5 W
Clase de aislamiento: Clase B
Resistencia de aislamiento: 100MΩ mín. @500VCC
Prueba de fuerza dieléctrica: 500 V CA durante 1 minuto
Especificación física
Tamaño del marco: 42x42 mm
Longitud del cuerpo: 79,2 mm
Diámetro del eje: Φ5mm
Longitud del eje: 20 mm
Tipo de eje: corte en D.
Longitud del corte en D: 15 mm
Longitud del eje trasero: 13,5 mm
Diámetro del eje trasero: Φ5mm
Número de clientes potenciales: 8
Longitud del cable: 300 mm
Tipo de rodamiento: Rodamiento de bolas NMB, C3
Sensor: de sensores Hall
Peso: 0,65 kg
Conexión
| tu | V | W | +5V | TIERRA | A | B | C |
| Naranja | VERDE | Marrón | ROJO | NEGRO | AMARILLO | BLANCO | AZUL |
| Especificación del motor BLDC | |
|---|---|
| Tipo de rodamiento | Cojinete de bolas NMB, C3 |
| Clase de aislamiento | Class B |
| Número de cables | 8 |
| Número de fases | 3 |
| Número de polos | 4 |
| Corriente nominal(A) | 4,8 |
| Potencia nominal(W) | 77,5 |
| Velocidad nominal(rpm) | 4000±10% |
| Par nominal(Nm) | 0,185 |
| Par nominal(oz.in) | 26,2 |
| Tensión nominal(V) | 24 |
| Tipo de sensor | Hall Sensor |
| Diámetro del eje(mm) | 5 |
| Longitud del eje(mm) | 20 |
| Tamaño de brida(mm) | 42x42 |
| Longitud del cuerpo(mm) | 79,2 |
| Especificación física | |
| Peso(gramos) | 650 |
