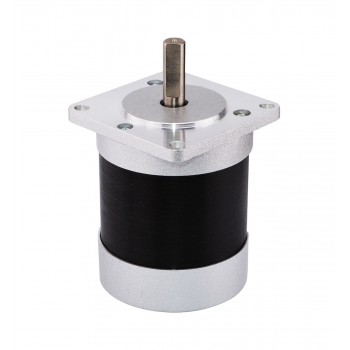

Motor CC sin escobillas 36V 57BLR 4300RPM 0.22Nm 99W 4.2A Ф57x69mm
Especificación eléctrica
- Número de pieza del fabricante: 57BLR70-36-01
- Fase 3
- Polos: 4
- Voltaje nominal: 36V
- Velocidad nominal: 4300±10%RPM
- Par nominal: 0,22 Nm (31,15 oz.in)
- Corriente nominal: 4.2±10%A
- Potencia nominal: 99W
- Clase de aislamiento: Clase B
- Resistencia de aislamiento: 100MΩ Min @500VDC
- Prueba de fuerza dieléctrica: 500 V CA durante 1 minuto
Especificación física
- Tamaño del marco: Φ57mm
- Longitud del cuerpo: 69,1 mm
- Diámetro del eje: Φ8mm
- Longitud del eje: 25 mm
- Tipo de eje: corte en D.
- Longitud del corte en D: 20 mm
- Número de clientes potenciales: 8
- Longitud del cable: 300 mm
- Tipo de rodamiento: Rodamiento de bolas NMB, C3
- Peso: 0,65 kg
Conexión
tu | V | W | +5V | TIERRA | A | B | C |
Naranja | VERDE | Marrón | ROJO | NEGRO | AMARILLO | BLANCO | AZUL |
Recursos
- Hoja de datos completa: 57BLR70-36-01.pdf
- 57BLR70-36-01.STEP
Especificación del motor BLDC | |
---|---|
Tipo de rodamiento | Cojinete de bolas NMB, C3 |
Clase de aislamiento | Class B |
Número de cables | 8 |
Número de fases | 3 |
Número de polos | 4 |
Corriente nominal(A) | 4.2 |
Potencia nominal(W) | 99 |
Velocidad nominal(rpm) | 4300±10% |
Par nominal(Nm) | 0.22 |
Par nominal(oz.in) | 31.15 |
Tensión nominal(V) | 36 |
Tipo de sensor | Hall Sensor |
Diámetro del eje(mm) | 8 |
Longitud del eje(mm) | 25 |
Tamaño de brida(mm) | Ф57 |
Longitud del cuerpo(mm) | 69.1 |
Especificación física | |
Peso(gramos) | 650 |
