Kit de motor paso a paso de 4 ejes 13,0 Nm 1,8 grados Nema 34 Motor paso a paso y controlador y fuente de alimentación
-
Manuales y documentacion:
Hoja de datos del motor:
Manual del conductor:
Manual de fuente de alimentacion:
Kit de motor paso a paso de 4 ejes 13,0 Nm 1,8 grados Motor NEMA 34 paso a paso y controlador y fuente de alimentación

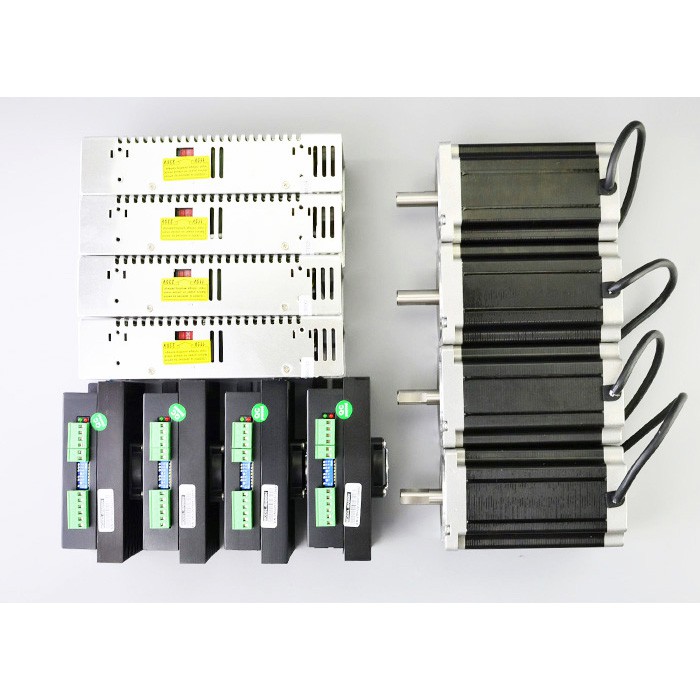

Este kit CNC incluye:
4 x Controladores de motor paso a paso 2,4-7,2 A máx. 80 V CA o 110 V CC MA860H
4 x 13 Nm (1841 oz.in) de motor paso a paso Nema 34
4 x Fuentes de alimentación conmutadas de 350 W, 60 V, 5,9 A, 115/230 V;

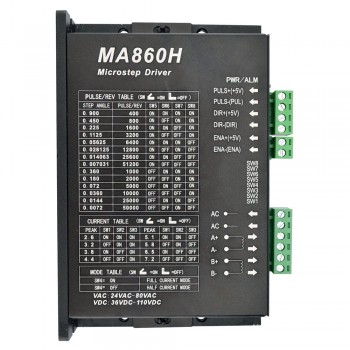

Especificación del controlador:
Alto rendimiento, rentable
Tensión de alimentación de hasta 80 VCA o +110 VCC
Corriente de salida hasta 7,2A
Tecnología de autoajuste
Tecnología de control de corriente sinusoidal pura
Frecuencia de entrada de pulsos hasta 300 KHz
Entrada compatible con TTL y aislada ópticamente
Reducción automática de corriente inactiva
16 resoluciones seleccionables en decimal y binario, hasta 51,200 pasos/rev
Adecuado para motores de 2 y 4 fases
Protección contra cortocircuito, sobretensión, sobrecorriente y cortocircuito;

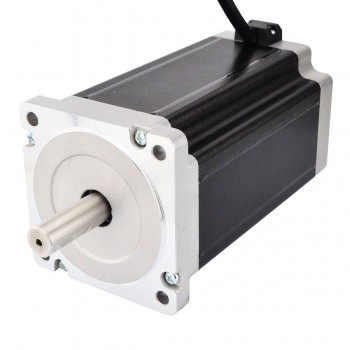

Especificación
Número de pieza del fabricante: 34HS59-5004S
Tipo de motor: Motor paso a paso bipolar
Ángulo de paso: 1,8 grados
Par de retención: 13Nm(1841oz.in)
Corriente nominal/fase: 5A
Voltaje: 5V
Resistencia de fase: 1ohms
Inductancia: 11mH ± 20%(1KHz)
Tamaño del marco: 86 x 86mm
Longitud del cuerpo: 150mm
Diámetro del eje: Φ14mm
Longitud del eje: 37mm
Longitud de corte en D: 25mm
Número de cables: 4
Longitud del cable: 500mm
Peso: 5kg
Conexión
A+ | A- | B+ | B- |
Rojo | Verde | Amarillo | Azul |

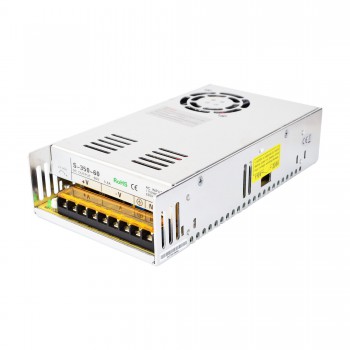

Especificación de potencia
Salida de 60 V CC 5,9 A.
Rango de voltaje de entrada de CA: 93~132V/176~264VCA
115 V/230 V CA seleccionado por interruptor
Refrigeración por aire forzado mediante un ventilador de CC incorporado
Ondulación y guiñada de salida baja
Protecciones contra sobrecorriente, sobrevoltaje, cortocircuito y sobrecalentamiento;
215*115*50 mm (largo x ancho x alto);
Especificación del motor | |
---|---|
Ángulo de paso(°) | 1,8 |
Longitud del cuerpo(mm) | 150 |
Par de retención (Ncm) | 1300 |
Par de retención (oz.in) | 1841 |
Inductancia(mH) | 11 |
Longitud del cable(mm) | 500 |
NEMA Tamaño | Nema 34 |
Número de cables | 4 |
Resistencia de fase(ohmios) | 1 |
Corriente nominal (A) | 5 |
Diámetro del eje(mm) | 14 |
Longitud del eje(mm) | 37 |
Especificación del controlador paso a paso | |
Voltaje de conducción(V) | 36 - 110VCC / 24 - 80VCA |
Corriente de salida(A) | 2,6 - 7,2 |
Micropaso(Pasos/rev.) | 400 - 51200 |
Máx. Entrada de pulso(kHZ) | 300 |
Ancho de pulso(μs) | 1,5 |
Especificación física | |
Peso(gramos) | 28100 |
