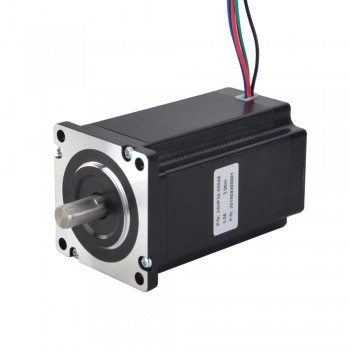

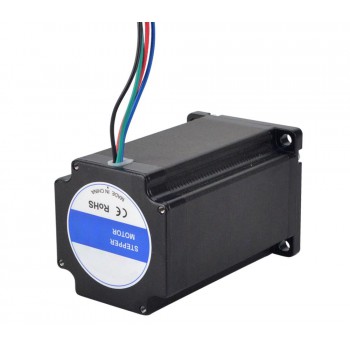

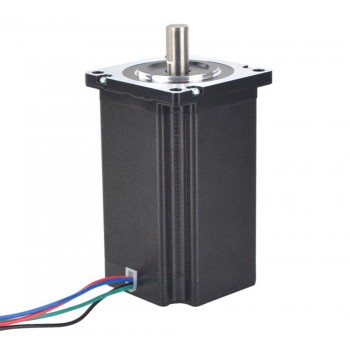

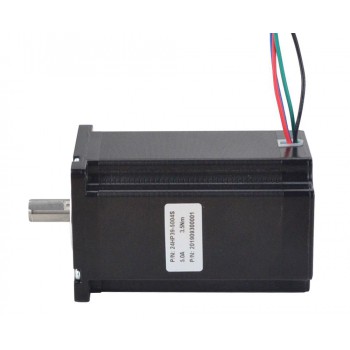

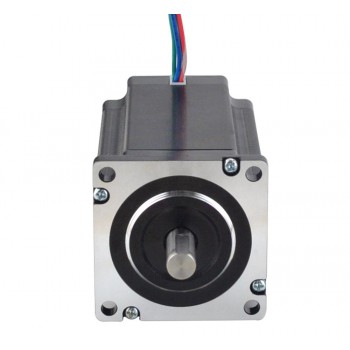

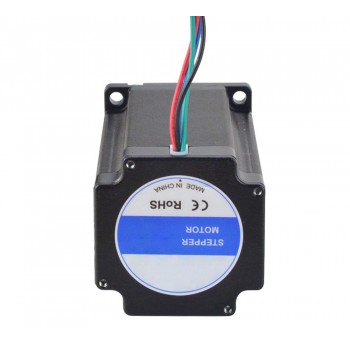

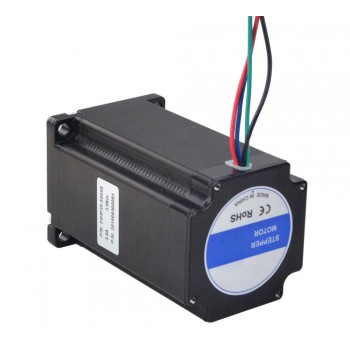

Motor paso a paso Nema 24 Bipolar 2 fases 1,8 grados 3,5 Nm 5,0 A 60x60x97,8mm 4 cables eje de chavetero
-
Manuales y documentacion:
Ficha técnica completa:
Curva de par:
Nuestro precio:€39,78
Quien compró este articulo también compró
Motor paso a paso Nema 24 Bipolar 2 fases 1,8 grados 3,5 Nm 5,0 A 60x60x97,8mm 4 cables eje de chavetero
Especificación eléctrica
Número de pieza del fabricante: 24HP39-5004S
Número de fase: 2
Ángulo de paso: 1,8 grados
Par de retención: 3,5 Nm (495,74 oz.in)
Corriente nominal/fase: 5,0 A
Resistencia de fase: 0,48 ohmios ± 10%
Inductancia: 1,85 mH ± 20 % (1 KHz)
Especificación física
Tamaño del marco: 60 x 60 mm
Longitud del cuerpo: 97,8mm
Diámetro del eje: Φ10 mm
Longitud del eje: 21 mm
Longitud del corte en D: 15 mm
Número de clientes potenciales: 4
Longitud del cable: 500 mm
Peso: 1,6 kg
Conexión
| A+ | A- | B+ | B- |
| NEGRO | VERDE | ROJO | AZUL |
| Especificación eléctrica | |
|---|---|
| Par de retención (Ncm) | 350 |
| Par de retención (oz.in) | 495,74 |
| Inductancia(mH) | 1,85 |
| Resistencia de fase(ohmios) | 0,48 |
| Corriente nominal (A) | 5,0 |
| Ángulo de paso(°) | 1,8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 97,8 |
| Tamaño del marco(mm) | 60 x 60 |
| Longitud del cable(mm) | 500 |
| Número de cables | 4 |
| Diámetro del eje(mm) | 10 |
| Longitud del eje(mm) | 21 |
| Tipo de eje | Chavetero |
| Eje simple/eje doble | Eje simple |
| Peso(gramos) | 1600 |
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Hilos y cables: longitudes especiales, manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
