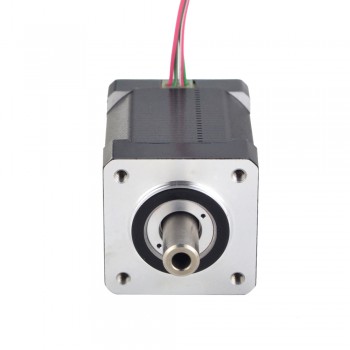

Nema 14 Motor paso a paso bipolar 1,8 grados 33 Ncm 2,0 A 35 x 35 x 48 mm 4 cables eje hueco
-
Manuales y documentacion:
Hoja de datos completa:
Nuestro precio:€27,22
Quien compró este articulo también compró
Nema 14 Motor paso a paso bipolar 1,8 grados 33 Ncm 2,0 A 35 x 35 x 48 mm 4 cables eje hueco
Especificación eléctrica
Número de pieza del fabricante: 14HS19-2004H
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8 grados
Par de retención: 0,33 Nm (46,74 oz.in)
Corriente nominal/fase: 2,0 A
Resistencia de fase: 1,4 ohmios ± 10%
Inductancia: 2,41 mH ± 20 % (1 KHz)
Especificación física
Tamaño del marco: 35 x 35 mm
Longitud del cuerpo: 48mm
Diámetro exterior del eje: Φ8 mm
Diámetro interior del eje: Φ4 mm
Longitud del eje delantero: 16 mm
Longitud del eje trasero: 9 mm
Número de clientes potenciales: 4
Longitud del cable: 310 mm
Peso: 0,22 kg
Conexión
| A+ | A- | B+ | B- |
| ROJO | ROJO/BLANCO | VERDE/BLANCO | VERDE |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Par de retención (Ncm) | 33 |
| Par de retención (oz.in) | 46,74 |
| Inductancia(mH) | 2,41 |
| Resistencia de fase(ohmios) | 1,4 |
| Corriente nominal (A) | 2 |
| Ángulo de paso(°) | 1,8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 48 |
| Tamaño del marco(mm) | 35 x 35 |
| Longitud del cable(mm) | 310 |
| Número de cables | 4 |
| Tipo de eje | Eje hueco |
| Eje simple/eje doble | Doble eje |
| Peso(gramos) | 220 |
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Hilos y cables: longitudes especiales, manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
