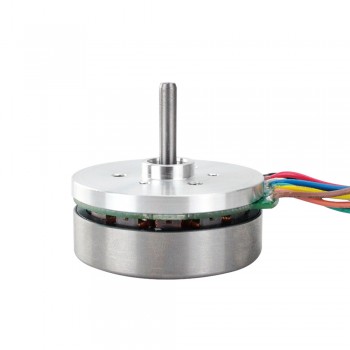

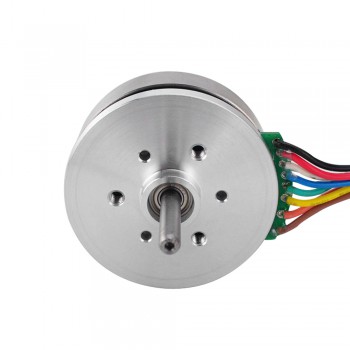

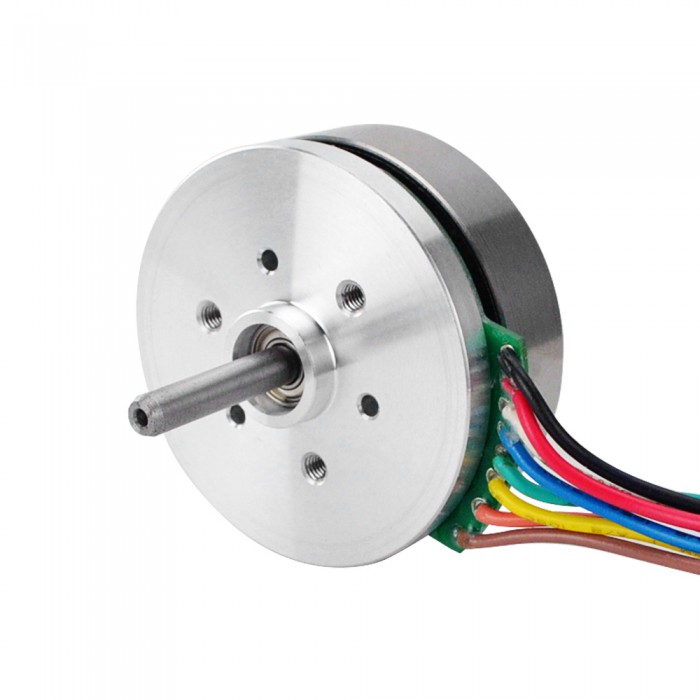

Motor de rotor externo 24V 5000RPM 0,05Nm 30W 1,6A Ф43,2x18mm Motor plano de CC sin escobillas
-
Manuales y documentacion:
Ficha técnica completa:
Motor de rotor externo 24V 5000RPM 0,05Nm 30W 1,6A Ф43,2x18mm Motor plano de CC sin escobillas
Motor de rotor externo sin escobillas de 24V, 5000 RPM, par nominal de 50 mN.m, corriente nominal de 1,6 A, con sensor Hall y tamaño de marco Φ43,2 mm.
Especificación eléctrica

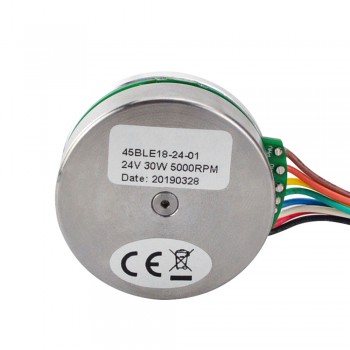

Número de pieza del fabricante: 45BLE18-24-01
Fase 3
Polos: 16
Resistencia/Línea: 1,42±10%@20℃
Inductancia/Línea: 0,6±20%@1kHz
Tensión nominal: 24 VCC
Velocidad sin carga: 6500±10% RPM
Corriente sin carga: 0,5 A
Par nominal: 50 mN.m
Velocidad nominal: 5000 RPM
Corriente nominal: 1,6 A
Potencia nominal: 30 W
Constante EMF posterior: 2,61 Vrms/kRPM
Constante de par: 35,3 mN.m/A
Inercia del Rotor: 99 g.cm 2
Aumento de temperatura: menos de 80k
Clase de aislamiento: B 130 ℃
Fuerza dieléctrica: 500 V CA 1 minuto
Resistencia de aislamiento: 100 MOhm @500VCC
Temperatura ambiente: -25 ~ +50 ℃
Especificación física
Tamaño del marco: Φ43,2 mm
Longitud del cuerpo: 18mm
Diámetro del eje: Φ4 mm
Longitud del eje: 20,6mm
Número de clientes potenciales: 8
Longitud del cable: 300 mmMin.
Sensor: de sensores Hall
Peso: 80g
Conexión
| tu | V | W | TIERRA | 2 | 1 | 3 | Salón V |
| Naranja | Marrón | Amarillo | Negro | Verde | Azul | Blanco | Rojo |
| Especificación del motor BLDC | |
|---|---|
| Clase de aislamiento | B 130 ℃ |
| Corriente nominal(A) | 1,6 |
| Potencia nominal(W) | 30 W |
| Par nominal(Nm) | 0,048 |
| Tensión nominal(V) | 24 |
| Phase | 3 |
| Poles | 16 |
| Especificación física | |
| Longitud del cuerpo(mm) | 18 |
| Tamaño del marco(mm) | Φ43,2 |
| Número de cables | 8 |
| Diámetro del eje(mm) | Φ4 |
| Longitud del eje(mm) | 20,6 |
| Peso(gramos) | 80 |
