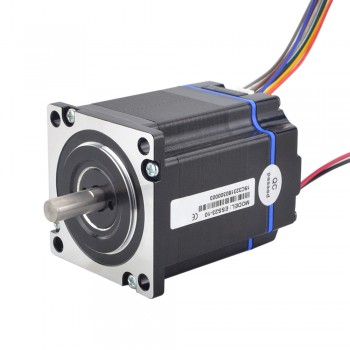

Servomotor paso a paso de circuito cerrado integrado Nema 23 24-50VCC 1,2Nm 1000CPR serie ESS

Servomotor paso a paso de circuito cerrado integrado Nema 23 24-50VCC 1,2Nm 1000CPR serie ESS

Especificaciones electricas:

Número de pieza del fabricante: ESS23-10

Par de retención: 1,2 Nm (169,93 oz.in)

Voltaje de entrada: 24 - 50 VCC

Corriente máxima de salida: 1,8 - 4,0A

Corriente de entrada lógica: 10 mA

Voltaje de entrada lógica: 5V

Tipo de codificador: Incremental

Tipo de salida del codificador: diferencial

Resolución del codificador: 1000CPR

Canales de señal de salida del codificador: 2

Resistencia de aislamiento: más de 100MΩ

Rigidez dieléctrica: 500VCA por 1MIN.

Especificaciones físicas:

Tamaño del marco: 57 x 57 mm

Longitud del cuerpo: 56 mm

Diámetro del eje: Φ8mm

Longitud del eje de corte en D: 15 mm

Longitud del eje: 21 mm

Peso: 799g

Especificación del conector

Modelo de carcasa 1: 35507-0800

Modelo de terminal 1: 50212-8000

Modelo de carcasa 2: XAP-06V-1

Modelo de terminal 2: SXA-01T-P0,6

Conexión
